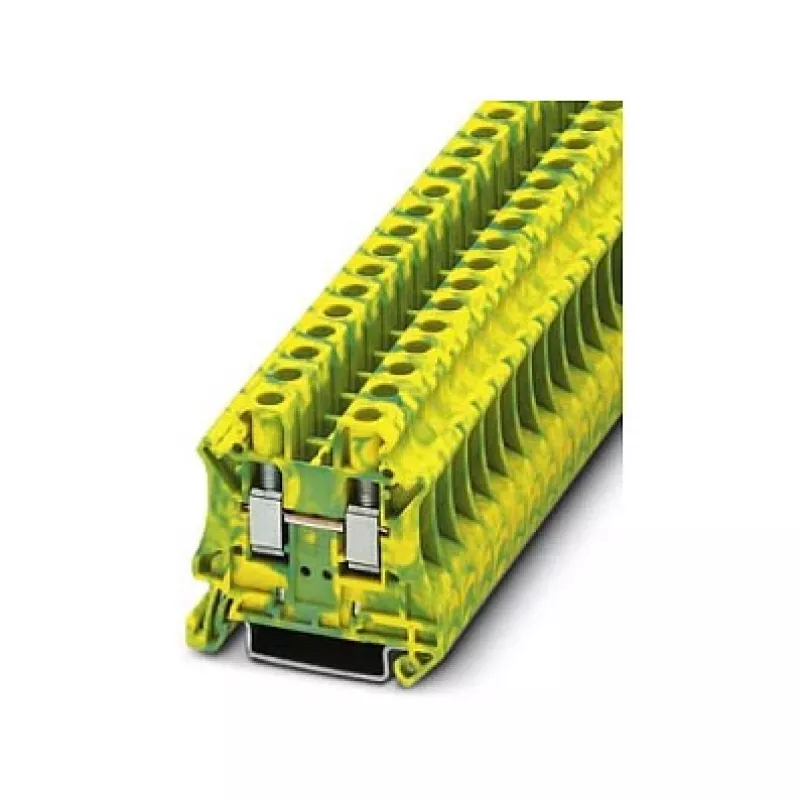

Phoenix Contact UT 6-PE Schutzleiter-Reihenklemme, Schraubanschluss, grün-gelb, 10 mm²

In industriellen Schaltschränken und auf Hutschienen benötigen Elektriker und Schaltschrankbauer eine zuverlässige Möglichkeit, Schutzleiter anzuschließen. Die Phoenix Contact UT 6-PE Schutzleiter-Reihenklemme bietet einen sicheren Schraubanschlusspunkt für PE-Leiter bis 10 mm² und gewährleistet die Einhaltung der IEC 60947-7-2 sowie eine sichere Erdung in Energieverteilungs- und Automatisierungssystemen.

Technische Daten

• Anschlussart: Schraubanschluss mit M4-Gewinde, Anzugsdrehmoment 1,5–1,8 Nm
• Leiterquerschnitt: massiv bis 10 mm², feindrähtig bis 6 mm² (AWG 20–8)
• Anzahl der Anschlüsse: 2; Anzahl der Reihen: 1; Anzahl der Ebenen: 1
• Befestigungsart: Hutschiene NS 35/7,5 oder NS 35/15
• Farbe: grün-gelb (PE-Kennzeichnung)
• Isolierstoff: Polyamid (PA), Brennbarkeitsklasse UL 94 V0
• Betriebstemperatur: -60 °C bis +105 °C
• Abisolierlänge: 10 mm
• Normen: IEC 60947-7-2, Verschmutzungsgrad 3, Überspannungskategorie III

Warum diese Klemme

Die UT 6-PE ist für Langlebigkeit und Sicherheit ausgelegt. Die robuste Schraubverbindung gewährleistet einen vibrationsfesten, niederohmigen Erdungspfad, der für den Schutz von Personal und Anlagen entscheidend ist. Das grün-gelbe Gehäuse ermöglicht eine sofortige Identifizierung als PE-Klemme und reduziert Verdrahtungsfehler. Die hochwertige Polyamid-Isolierung widersteht rauen Industrieumgebungen, und der weite Temperaturbereich macht sie für Innen- und Außenanwendungen geeignet.

Ideale Anwendungsfälle

• Erdung von Schutzleitern in Schaltschränken und Schaltanlagen
• Anschluss von PE-Leitern in Motorsteuerzentralen und Verteilern
• Bahn-, Maschinen- und Erneuerbare-Energien-Anlagen, die eine zuverlässige Erdung erfordern
• Nachrüstung oder Erweiterung bestehender Hutschienen-Klemmen

Gut zu wissen

Die Reihenklemme ist Teil des CLIPLINE-Komplettsystems von Phoenix Contact und ermöglicht eine einfache Brückung und Beschriftung mit Standardzubehör. Sie ist nur für Kupferleiter ausgelegt. Beachten Sie stets das angegebene Drehmoment, um eine sichere Verbindung zu gewährleisten und Schäden an Leiter oder Klemme zu vermeiden.
