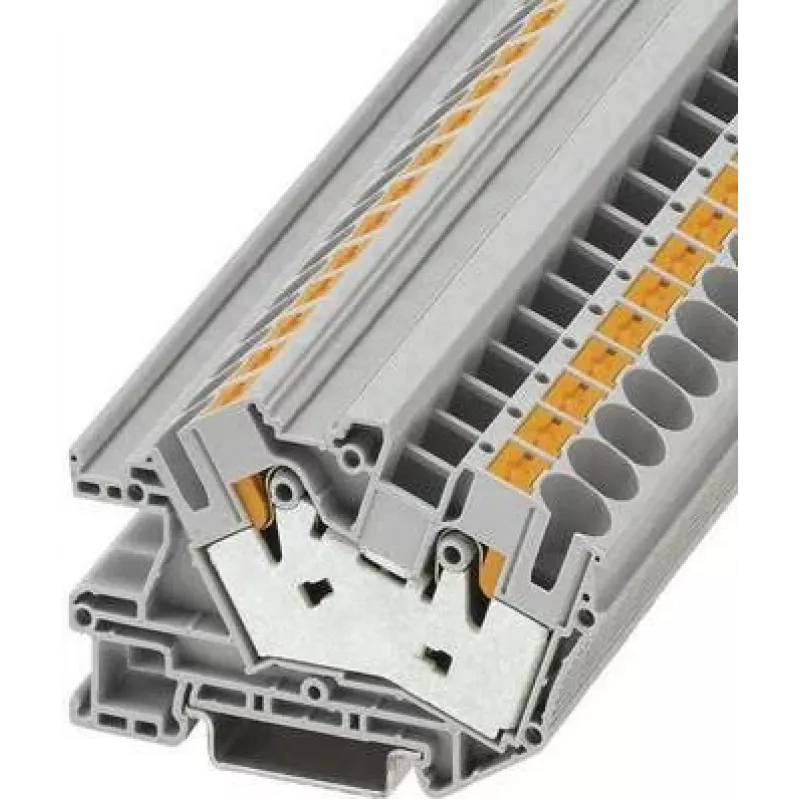

Phoenix 3214029 PTI 16/S Installationsklemme, Push-in-Anschluss, 16 mm², 500 V, 76 A, Grau

In elektrischen Installationen kann das zuverlässige Verbinden großer Leiter ohne Werkzeug eine Herausforderung sein. Die Phoenix 3214029 PTI 16/S Installationsklemme löst dies mit Push-in-Technologie und ermöglicht eine schnelle und sichere Verdrahtung von massiven oder feindrähtigen Leitern bis 16 mm². Ihr kompaktes einpoliges Design passt auf Standard-Tragschienen und ist ideal für Verteilerkästen und Schaltschränke.

Für wen ist sie geeignet

Elektriker, Schaltschrankbauer und Wartungstechniker, die eine robuste, werkzeuglose Verbindung für die Energieverteilung bis 500 V und 76 A benötigen. Geeignet für industrielle, gewerbliche und Gebäudeautomationsanwendungen.

Hauptmerkmale

• Push-in-Anschluss für werkzeuglose Verdrahtung von massiven Leitern und feindrähtigen Leitern mit Aderendhülsen
• Nennquerschnitt 16 mm², unterstützt Leiter von 0,5 bis 25 mm² (massiv)
• Bemessungsspannung 500 V, Strom 76 A, Stoßspannung 6 kV
• Montage auf Tragschiene NS 35/7,5 oder NS 35/15
• Graues Polyamidgehäuse, Entflammbarkeitsklasse UL 94 V0
• Betriebstemperaturbereich -60 °C bis 105 °C

Technische Daten

• Produkttyp: Installationsklemme
• Anschlusstechnik: Push-in
• Anzahl der Positionen: 1
• Anzahl der Anschlüsse: 3
• Nennquerschnitt: 16 mm²
• Leiterquerschnitt massiv: 0,5 - 25 mm²
• Leiterquerschnitt feindrähtig: 0,5 - 16 mm²
• Abisolierlänge: 12 mm
• Bemessungsspannung (IEC): 500 V
• Bemessungsstrom (IEC): 76 A
• Bemessungsstoßspannung: 6 kV
• Überspannungskategorie: III
• Verschmutzungsgrad: 3
• Montageart: Tragschiene NS 35/7,5, NS 35/15
• Farbe: Grau
• Isolierstoff: Polyamid (PA)
• Entflammbarkeitsklasse: UL 94 V0
• Betriebstemperatur: -60 °C bis 105 °C

Tipps

Bei feindrähtigen Leitern ohne Aderendhülsen einen Schraubendreher verwenden, um die Push-in-Klemme zu öffnen. Stellen Sie sicher, dass die Tragschiene ordnungsgemäß geerdet ist. Überprüfen Sie immer Drehmoment und Leitergröße gemäß den örtlichen elektrischen Vorschriften.
