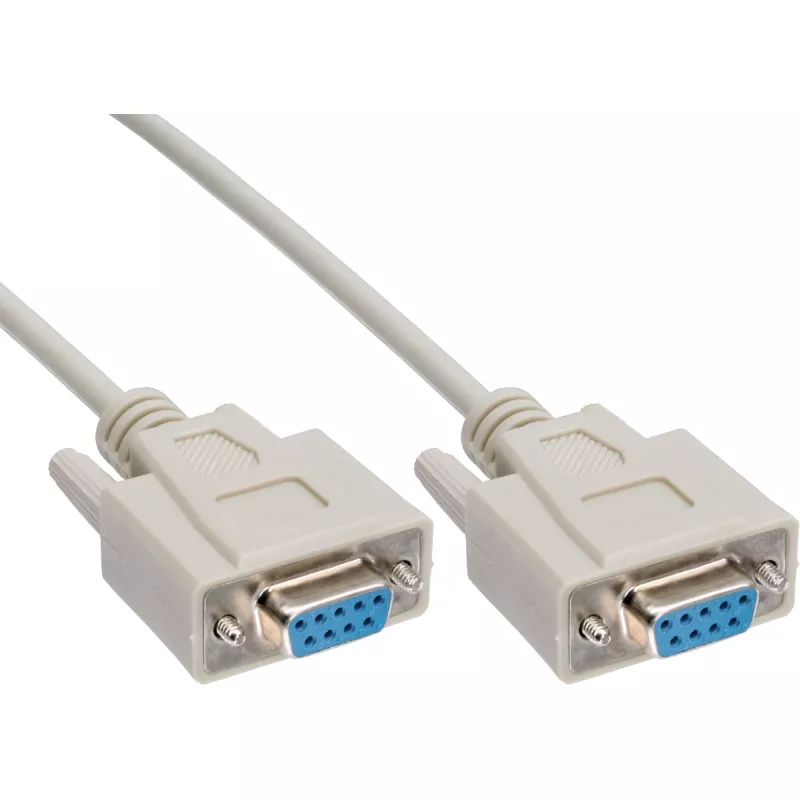

Null-Modem-Kabel InLine 9-polig Buchse–Buchse B-12225, 5 m

Das InLine Null-Modem-Kabel B-12225 ist ein 5 m langes, 9-poliges serielles Kabel mit Buchse-auf-Buchse-Anschluss, das zur Verbindung zweier D-Sub-9-RS-232-Geräte mit gekreuzter (Null-Modem-)Verdrahtung dient. Es ermöglicht die direkte serielle Kommunikation zwischen zwei Datenendgeräten (DTE), ohne dass ein Modem oder eine Datenkommunikationseinrichtung (DCE) erforderlich ist. Das Kabel ist für Aufgaben wie Datenübertragung, Gerätekonfiguration, Debugging und den Anschluss älterer Geräte mit serieller D-Sub-9-Schnittstelle bestimmt.

Vorteile

Das Null-Modem-Kabel B-12225 stellt eine unkomplizierte Kabelverbindung für die serielle RS-232-Kommunikation über eine Länge von 5 m bereit, wodurch Netzwerkeinrichtung und zwischengeschaltete Modems vermieden werden. Die D-Sub-9-Buchse-auf-Buchse-Ausführung ermöglicht den direkten Anschluss zweier Geräte mit 9-poligen Anschlüssen. Die gekreuzte Verdrahtung stellt die korrekte Zuordnung von Sende- und Empfangssignalen für die Peer-to-Peer-Kommunikation sicher. Das Kabel ist kompatibel mit standardmäßigen seriellen D-Sub-9-Schnittstellen, die häufig bei Industriereglern, Messgeräten, Routern und älteren Computergeräten zu finden sind.

Geeignet für

• Datenübertragung zwischen zwei RS-232-D-Sub-9-Geräten
• Gerätekonfiguration und Firmware-Updates über die serielle Konsole
• Debugging und serielle Protokollierung für eingebettete Systeme und Industriegeräte
• Anschluss älterer PCs, Drucker, CNC-Controller oder Messgeräte mit 9-poligen Anschlüssen

Wesentliche Spezifikationen

• Steckverbindertyp: D-Sub 9, Buchse auf Buchse
• Kabellänge: 5 m

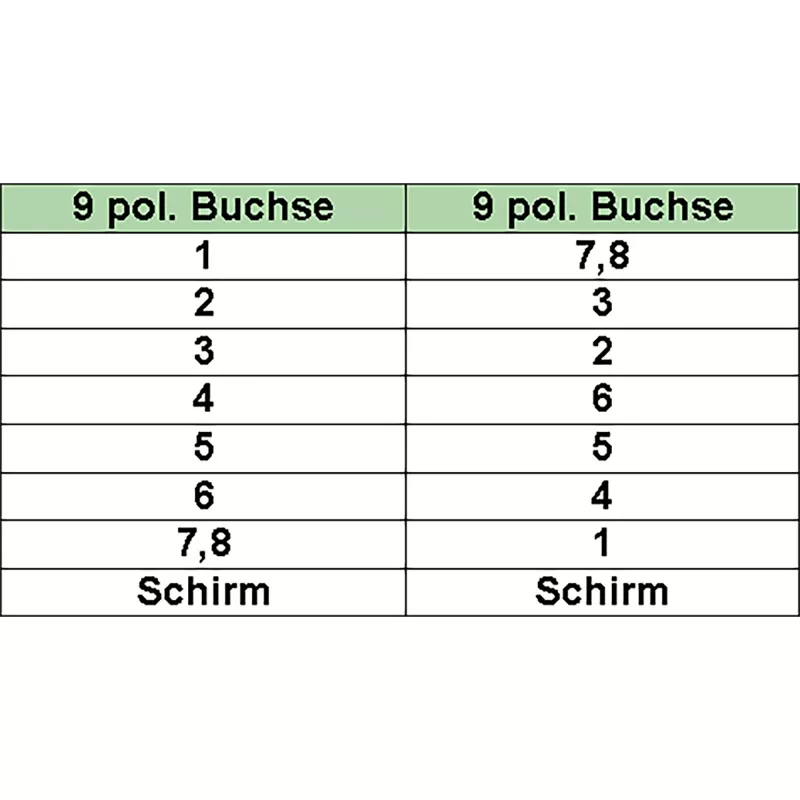

• Verdrahtung: gekreuzt (Null-Modem) für RS-232-Signalzuordnung
• Signalstandard: serielle RS-232-Kommunikation
• Verwendungszweck: direkte serielle Gerät-zu-Gerät-Verbindung ohne Modem

Verwendung

Suchen Sie die beiden Geräte mit seriellen D-Sub-9-Buchsen, die eine direkte serielle Verbindung benötigen. Richten Sie das Buchse-auf-Buchse-Kabel aus und befestigen Sie es sicher; verwenden Sie Adapter oder Gender-Changer nur, falls dies für die jeweilige Gerätekonfiguration erforderlich ist. In der Regel wird das Kabel direkt an Geräte mit D-Sub-9-Steckern angeschlossen. Stellen Sie sicher, dass beide Geräte vor dem Anschließen ausgeschaltet oder in einem sicheren Zustand sind. Schalten Sie nach dem Anschließen die Geräte ein und konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Parität, Datenbits, Stoppbits, Flusskontrolle) auf beiden Seiten mit denselben Einstellungen, um die Kommunikation herzustellen. Verwenden Sie eine geeignete Terminalsoftware oder gerätespezifische Tools zum Senden und Empfangen von Daten.

Empfehlungen

Stellen Sie für eine zuverlässige RS-232-Kommunikation identische serielle Parameter auf beiden Geräten ein und vermeiden Sie die Verlegung des Kabels in der Nähe starker elektromagnetischer Störquellen. Überprüfen Sie die Pinbelegungskompatibilität mit Ihren Geräten und wenden Sie bei Bedarf die von den Geräteherstellern empfohlenen Signalerdungspraktiken an, wenn Sie empfindliche oder industrielle Systeme anschließen.
