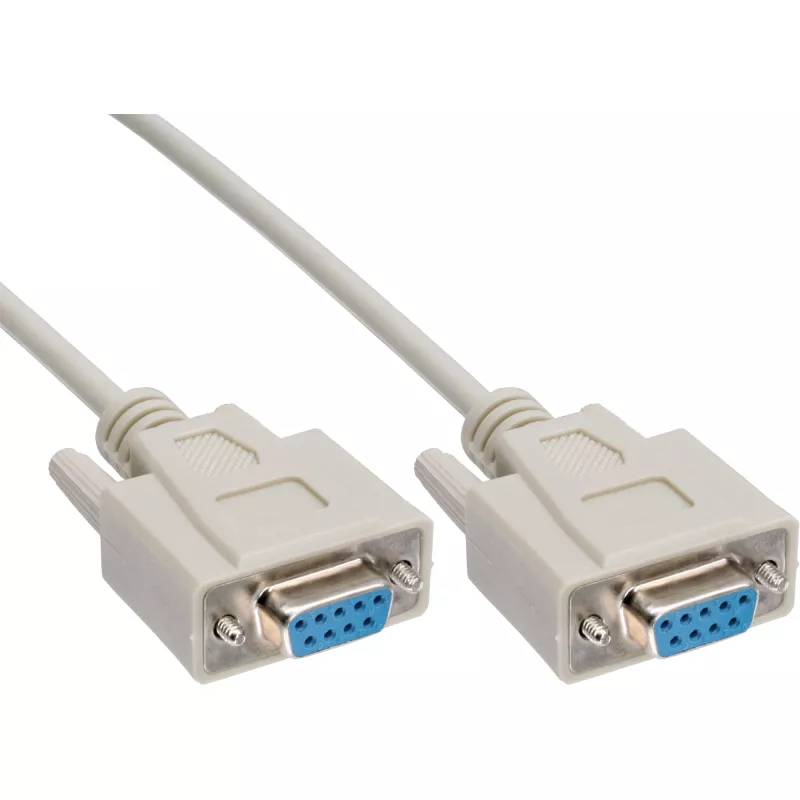

Serielles Nullmodem-Kabel InLine B-12222, 9-polig Buchse auf Buchse, 2 m

InLine B-12222 ist ein 2-Meter langes Nullmodem-Serienkabel mit DE-9 (9-poligen) Buchsensteckern an beiden Enden, das für eine direkte RS-232-Verbindung zwischen zwei DTE-Geräten konzipiert ist. Das Kabel vertauscht die Sende- und Empfangsleitungen, um eine Peer-to-Peer-Serienkommunikation ohne Modem oder anderes Zwischengerät zu ermöglichen. Es ist für Seriendatenübertragung, Gerätekonfiguration, Firmware-Updates und Diagnosen vorgesehen, wenn eine standardmäßige RS-232-Nullmodem-Verbindung benötigt wird.

Vorteile

Dieses 9-polige Buchse-auf-Buchse-Nullmodem-Kabel bietet eine einfache, zuverlässige physische Verbindung für ältere und industrielle Geräte mit RS-232. Die 2 m Länge bietet Flexibilität für Desktop- und Rack-Umgebungen und erhält die Signalintegrität für kurze bis mittlere Distanzen. Das Kabel unterstützt eine unkomplizierte Cross-Over-Verdrahtung, sodass keine Adapter oder benutzerdefinierte Verkabelung für gängige Serienkommunikationsaufgaben erforderlich sind. Verarbeitungsqualität und standardmäßige DE-9-Steckverbinder gewährleisten die Kompatibilität mit einer Vielzahl von seriellen Anschlüssen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Direkte Serienkommunikation zwischen zwei Computern oder Terminals ohne Modem
• Konfiguration von Routern, Switches, Industriecontrollern und anderen RS-232-Geräten
• Datenübertragung zwischen älteren Systemen und modernen PCs mit DE-9-Anschlüssen
• Durchführung von Firmware-Updates, Diagnosen und Fehlerbehebung über RS-232

Wichtige Spezifikationen

• Kabeltyp: Nullmodem (gekreuzte Sende-/Empfangsleitungen)
• Anschluss A: DE-9 (9-polig) Buchse
• Anschluss B: DE-9 (9-polig) Buchse
• Länge: 2 m
• Signalstandard: RS-232
• Typische Verwendung: Seriendatenübertragung, Konfiguration, Diagnose

Gebrauchsanweisung

Verbinden Sie ein DE-9-Buchsenende mit dem seriellen Anschluss des ersten DTE-Geräts und das andere Ende mit dem seriellen Anschluss des zweiten DTE-Geräts. Stellen Sie sicher, dass beide Geräte eingeschaltet und so konfiguriert sind, dass sie kompatible serielle Parameter (Baudrate, Parität, Datenbits, Stoppbits und Flusskontrolle) verwenden. In den meisten Fällen handhabt die Nullmodem-Verdrahtung die RTS/CTS- oder DTR/DSR-Leitungskreuzung, wie sie für die grundlegende Kommunikation erforderlich ist; konsultieren Sie die Gerätehandbücher, wenn der Hardware-Handshake explizit eingestellt werden muss. Sobald die Verbindung hergestellt und konfiguriert ist, starten Sie die serielle Sitzung mit einer Terminalsoftware oder der integrierten Kommunikationsschnittstelle des Geräts.

Empfehlungen

Verwenden Sie das Kabel für RS-232-Verbindungen über kurze bis mittlere Entfernungen in kontrollierten Innenumgebungen. Vermeiden Sie es, das Kabel über längere Strecken parallel zu Hochspannungsleitungen zu verlegen, um mögliche Störungen zu reduzieren. Überprüfen Sie beim Anschluss von Industrieausrüstung die Erdung und Schirmkontinuität, falls vorhanden, um Rauschen zu minimieren. Wenn Probleme mit der seriellen Kommunikation auftreten, überprüfen Sie die Pinbelegungskompatibilität und die seriellen Einstellungen beider Geräte, bevor Sie von einem Kabelfehler ausgehen.
