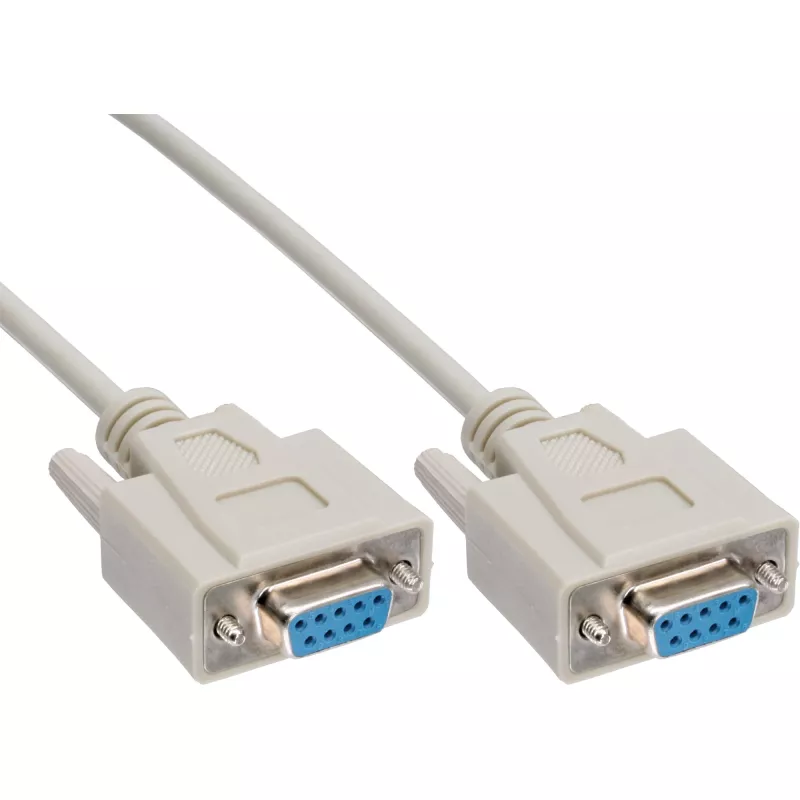

Serielles Nullmodemkabel InLine B-12224, 9-polig Buchse auf Buchse, 3 m

InLine B-12224 ist ein 3 m langes Nullmodem-Serielles Kabel mit 9-poligen Buchsen an beiden Enden, konzipiert für die direkte RS-232-Kommunikation zwischen Geräten. Das Kabel kreuzt Sende- und Empfangsleitungen, damit zwei DTE-Geräte Daten ohne Modem oder anderen Vermittler austauschen können. Es ist für Konfiguration, Diagnose und langsamen Datentransfer zwischen Computern, Industriesteuerungen, älteren Peripheriegeräten und seriellen Konsolen vorgesehen.

Vorteile

Dieses Nullmodemkabel bietet eine einfache, zuverlässige Verkabelung für RS-232-Verbindungen zwischen zwei Geräten mit DB9-Buchsen. Die Länge von 3 m bietet Flexibilität, um Geräte über Racks oder Werkbänke hinweg zu verbinden, während die Signaldämpfung gering bleibt. Die feste Crossover-Verkabelung macht eine Neukonfiguration von Ports oder den Einsatz von Adaptern überflüssig, und die standardmäßigen 9-poligen Buchsen gewährleisten Kompatibilität mit einer Vielzahl älterer und industrieller Hardware.

Geeignet für

• Direktverbindung zweier PCs oder Laptops mit seriellen Schnittstellen
• Anbindung von Industriesteuerungen und SPS für Konfiguration und Diagnose
• Schnittstelle zu seriellen Konsolen an Routern, Switches und Netzwerkgeräten
• Anschluss älterer Peripheriegeräte wie serielle Drucker, Modems oder Messgeräte
• Labor- und Werkstattumgebungen, die einfachen RS-232-Datenaustausch erfordern

Wichtige Spezifikationen

• Kabeltyp: Nullmodem- (Crossover-) Serielles Kabel
• Steckertyp: 9-polig Buchse (DB9) an beiden Enden
• Länge: 3 Meter
• Signalstandard: RS-232

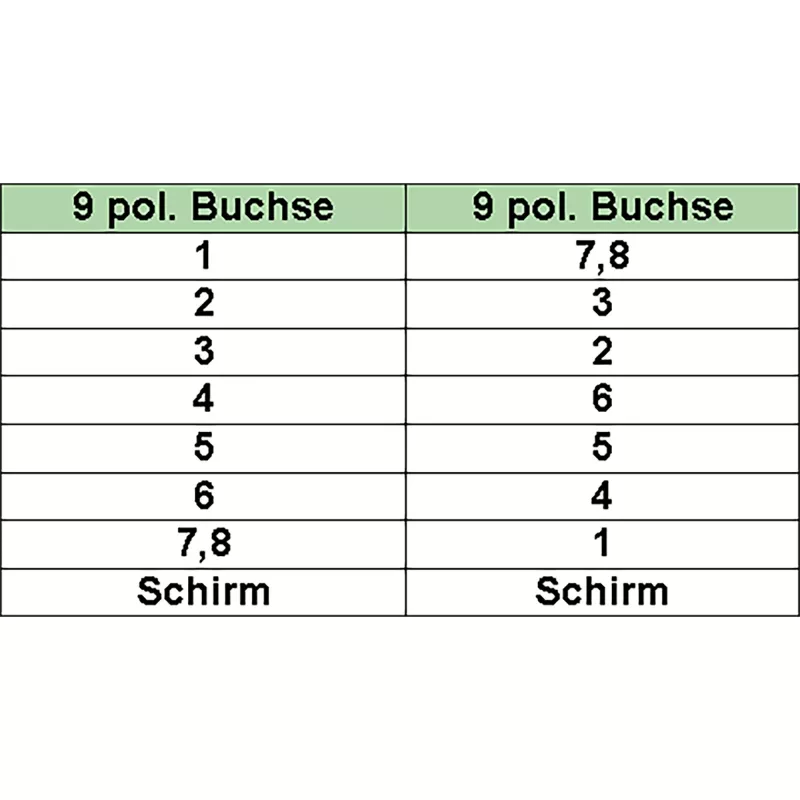

• Verkabelung: Sende- und Empfangsleitungen für DTE-zu-DTE-Kommunikation gekreuzt
• Abschirmung: Geflecht- oder Folienschirm (Herstellerstandard)

Verwendung

Stecken Sie jeden 9-poligen Buchsenstecker in die entsprechende serielle Buchse der beiden zu verbindenden Geräte. Stellen Sie sicher, dass beide Geräte ausgeschaltet sind oder ihre seriellen Schnittstellen während der Verbindung inaktiv sind, um unbeabsichtigte Signale zu vermeiden. Konfigurieren Sie die Parameter der seriellen Schnittstelle (Baudrate, Parität, Datenbits, Stoppbits und Flusssteuerung) auf beiden Geräten vor dem Datenaustausch übereinstimmend. Verwenden Sie Terminalsoftware oder gerätespezifische Konfigurationstools, um Diagnosen durchzuführen, Daten zu übertragen oder Einstellungen über die RS-232-Verbindung anzupassen.

Empfehlungen

Positionieren Sie das Kabel entfernt von starken elektrischen Störquellen wie großen Motoren oder Netztransformatoren, um Rauschen zu reduzieren. Bei längerfristigen Installationen in industriellen Umgebungen überprüfen Sie den Steckerhalt und ziehen Sie Zugentlastung in Betracht, um mechanische Beanspruchung zu vermeiden. Wenn höhere Datenraten oder größere Entfernungen erforderlich sind, bewerten Sie alternative Schnittstellen oder Signalverstärker.
