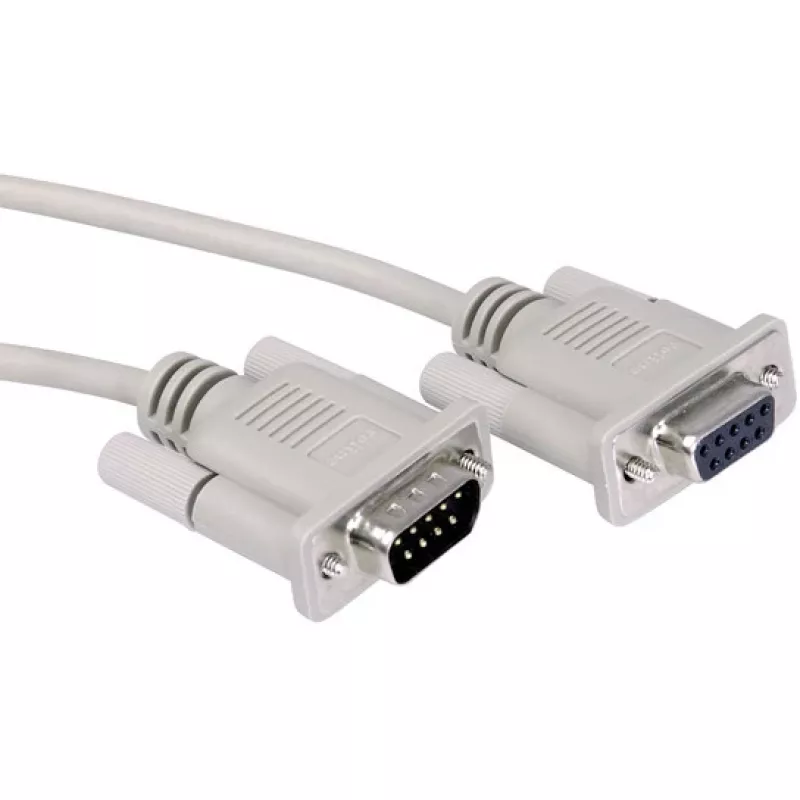

RS232-Kabel ROLINE DB9 M - F 10 m

Das ROLINE RS232-Kabel DB9 M - F 10 m ist ein 10 Meter langes serielles Kabel mit 9-poligen D-Sub (DB9) Steckverbindern, das eine direkte 1:1-Verdrahtung für eine zuverlässige RS232-Kommunikation bietet. Es ist für den Anschluss von Geräten mit RS232-Schnittstellen vorgesehen, wie z. B. Legacy-Seriell-Ports und Switchboxen, und verfügt über einen grauen Mantel und Schirmdurchgängigkeit durch den Schirmleiter und die an beiden Steckverbindern angeschlossene Folienschirmung.

Vorteile

Das Kabel bietet eine vollständige Pin-zu-Pin-Verdrahtung (1:1) für ein einfaches Signal-Mapping und eine durchgängige Schirmverbindung, die hilft, elektromagnetische Störungen zu reduzieren. Mit standardmäßigen DB9-Stecker- und Buchsenanschlüssen ist es mit typischen RS232-Geräten und Switchboxen kompatibel und seine Länge von 10 m sorgt für Flexibilität bei der Geräteplatzierung in Industrie- und Gewerbeumgebungen.

Geeignet für (Aufgaben / Anwendungsfälle)

• Anschluss von PCs, Terminals oder Industrie-Controllern mit RS232-Ports an Peripheriegeräte oder Switchboxen
• Verlängerung serieller Verbindungen über größere Entfernungen innerhalb von Schaltschränken oder zwischen Geräten
• Wartungs- und Diagnoseverbindungen zu Legacy-Geräten mit DB9-Schnittstellen

Technische Daten

• Typ: Serielles RS232-Kabel, DB9 D-Sub

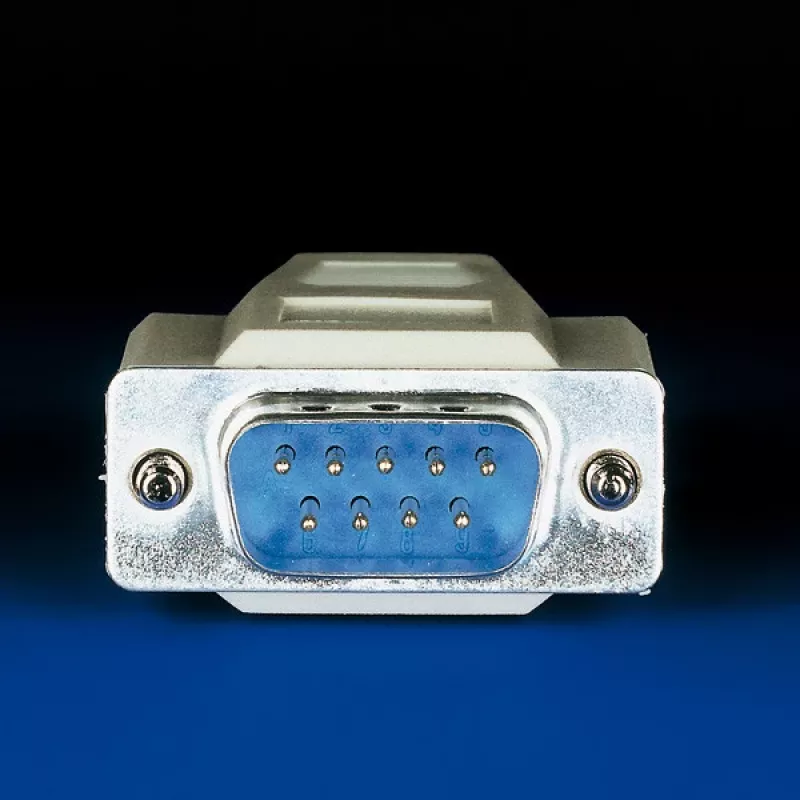

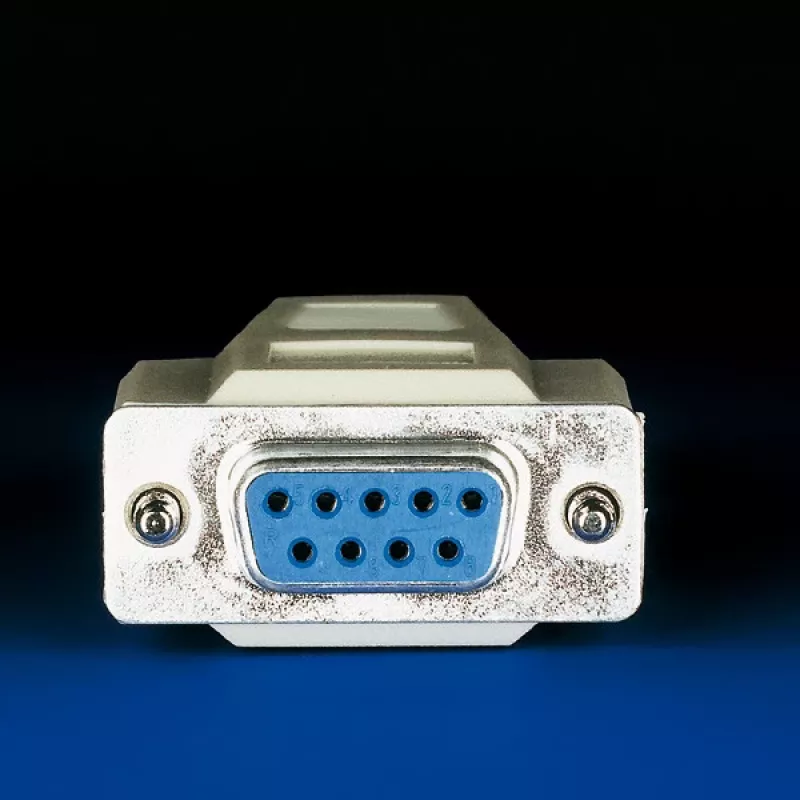

• Anschlüsse: 9-poliger D-Sub (DB9) Stecker auf Buchse
• Verdrahtung: Alle Leitungen 1:1 verbunden (Pin-zu-Pin)
• Schirmung: Folienschirm mit Schirmleiter, beidseitig an den Steckverbindern angeschlossen
• Länge: 10 m
• Farbe: Grau
• Marke / MPN / EAN: ROLINE / 11.01.6290 / 7611990115464

Anwendung

Identifizieren Sie die RS232-DB9-Ports an beiden Geräten und richten Sie die DB9-Stecker und -Buchsen aus. Befestigen Sie die Steckverbinder durch Anziehen der Rändelschrauben oder Schrauben, falls vorhanden. Stellen Sie sicher, dass die Pinbelegungen an beiden Geräten mit der standardmäßigen RS232-1:1-Verdrahtung kompatibel sind. Verlegen Sie das Kabel so, dass scharfe Biegungen und starke Quellen elektromagnetischer Störungen vermieden werden; lassen Sie ausreichend Spielraum, um Zugbelastungen an den Steckverbindern zu vermeiden.

Empfehlungen

Halten Sie das Kabel für beste Leistung von Hochspannungsleitungen und großen Motoren fern. Überprüfen Sie vor der Verwendung, ob die Geräteeinstellungen (Baudrate, Parität, Stoppbits) auf beiden Seiten übereinstimmen. Falls es auf der 10-m-Strecke zu Signalproblemen kommt, überprüfen Sie die Kontakte der Steckverbinder und die Unversehrtheit des Kabels.
