Netzwerk-Sender & -Empfänger PLANET IVC-234GPT — 4-Port 1G Ethernet PoE zu VDSL2-Extender, Aluminium/Blau

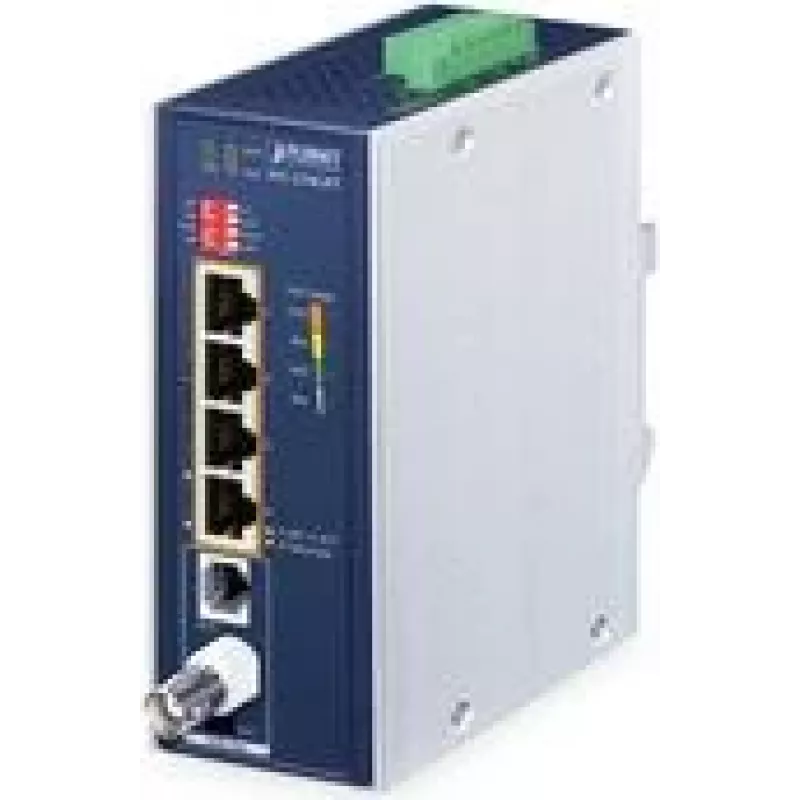

Der PLANET IVC-234GPT ist ein Netzwerk-Sender und -Empfänger, der Gigabit-Ethernet und Power over Ethernet (PoE) über VDSL2-Verbindungen erweitert. Das kompakte Gerät in einem IP30-Aluminiumgehäuse mit Aluminium/Blau-Finish bietet vier 10/100/1000BASE-T RJ45-Ports mit integrierter IEEE 802.3af/802.3at PoE-Injektor-Funktionalität sowie eine RJ11-Telefonbuchse und einen BNC-Anschluss für die VDSL2-Übertragung. Das Gerät wandelt Ethernet und PoE um und leitet sie über vorhandene Koaxial- oder Telefonkabel weiter, um entfernte IP-Geräte über große Entfernungen zu verbinden.

Vorteile

Der IVC-234GPT unterstützt VDSL2 Super Vector-Profile sowie G.vector/G.INP-Funktionen, um eine hochratige, störungsarme Ethernet-Übertragung über bestehende Kupferinfrastrukturen zu ermöglichen. Er kann bis zu 30,8 W pro PoE-Port bei einem Gesamt-PoE-Budget von bis zu 120 W liefern und dabei die Gigabit-Ethernet-Leistung an den RJ45-Ports beibehalten. Das Gerät ist für eine schnelle Installation mit Plug-and-Play-Betrieb, mehreren Montageoptionen und einem Weitbereichs-DC-Eingang mit Verpolungsschutz konzipiert, was einen zuverlässigen industriellen Einsatz gewährleistet.

Geeignet für

• Erweiterung der Netzwerkkonnektivität und PoE-Stromversorgung von IP-Kameras über vorhandene Koaxial- oder Telefonkabel
• Versorgung entfernter WLAN-Access-Points und VoIP-Telefone, wenn neue Kabelverlegung unpraktisch ist
• Punkt-zu-Punkt-Ethernet-Verbindungen über große Entfernungen in Campus-Umgebungen, Lagerhallen und Gebäudekomplexen
• Ersatz/Migration analoger Koaxial-/Telefoninfrastrukturen zu digitalen Triple-Play-Diensten

Wann nicht geeignet

Dieser Extender erfordert ein passendes VDSL2-kompatibles Gerät am entfernten Ende für den Punkt-zu-Punkt-Betrieb und ersetzt keine vollen Routing- oder Managed-Switch-Funktionen. Er ist für Layer-2-Erweiterung und PoE-Weiterleitung vorgesehen, nicht für fortgeschrittenes Layer-3-Routing, umfangreiches VLAN-Management oder High-Density-Switching in einem Kernnetzwerk.

Technische Spezifikationen

• Vier 10/100/1000BASE-T RJ45 Ethernet-Ports mit IEEE 802.3af/at PoE-Injektor-Unterstützung
• Ein RJ11-Telefonanschluss und ein BNC-Anschluss für VDSL2-Übertragung
• VDSL2-Profile: ITU-T G.993.2 (Profil 17a/30a/35b) mit G.Vectoring und G.INP (ITU-T G.993.5)
• Maximaler symmetrischer Durchsatz bis zu 200/200 Mbit/s; asymmetrisch bis zu 300/100 Mbit/s (modusabhängig)
• PoE-Ausgang bis zu 30,8 W pro Port und Gesamt-PoE-Budget bis zu 120 W
• Fernspeisungsfähigkeit bis zu 100 m über Ethernet-Verkabelung
• Eingangsspannungsbereich: 12–54 V DC mit redundanter Stromversorgungsfähigkeit und Verpolungsschutz
• Betriebstemperaturbereich: -40 °C bis 75 °C
• IP30-Aluminiumgehäuse; DIN-Schienen-, Wand- oder Seitenwandmontageoptionen
• Unterstützt bis zu 1,4 km Punkt-zu-Punkt-Erweiterung über geeignete Kupferkabel

Verwendung

Installieren Sie je einen IVC-234GPT an jedem Ende der Kupfer-/Koaxialverbindung und stellen Sie ein Gerät über den integrierten DIP-Schalter in den CO-Modus und das andere in den CPE-Modus. Verbinden Sie das lokale Netzwerk oder die PoE-Quelle mit den RJ45-Ports des CO-seitigen Geräts; verbinden Sie die entfernten Geräte mit den RJ45-Ports des CPE-seitigen Geräts. Verwenden Sie je nach Bedarf den RJ11- oder BNC-Anschluss für die VDSL2-Uplink-Verbindung pro Gerät. Überwachen Sie während der Einrichtung die Port- und System-LEDs, um den Verbindungsstatus und die PoE-Versorgung zu überprüfen. Stellen Sie bei PoE-Geräten die PD-Kompatibilität (802.3af/at) sicher und achten Sie darauf, dass das Gesamt-PoE-Budget nicht überschritten wird.

Vor dem Kauf zu beachten

• Stellen Sie sicher, dass ein VDSL2-fähiges Gegenstück (CO oder CPE) am entfernten Ende für den Punkt-zu-Punkt-Betrieb verfügbar ist
• Überprüfen Sie, ob die Qualität und die Entfernung der vorhandenen Koaxial- oder Telefonverkabelung den erforderlichen Durchsatz für Ihren Anwendungsfall erfüllen
• Prüfen Sie den gesamten PoE-Leistungsbedarf aller angeschlossenen Geräte und ob dieser das 120-W-Budget nicht überschreitet
• Überprüfen Sie die Umgebungs- und Montageanforderungen im Hinblick auf das IP30-Aluminiumgehäuse und den Betriebstemperaturbereich

Empfehlungen

Für stabile Hochgeschwindigkeitsverbindungen wählen Sie den symmetrischen oder asymmetrischen VDSL2-Modus, je nachdem, ob Upstream- oder Downstream-Leistung wichtiger ist; aktivieren Sie Vectoring-kompatible Geräte, falls verfügbar, und verwenden Sie hochwertige Koaxial- oder RJ11-Verkabelung. Platzieren Sie das CO-Gerät in der Nähe der zentralen Stromquelle und nutzen Sie den Weitbereichs-Gleichstromeingang für eine redundante Stromversorgung bei Bedarf. Überprüfen Sie die PoE-Budgets und überwachen Sie die LEDs während der ersten Inbetriebnahme, um den ordnungsgemäßen Betrieb sicherzustellen.
