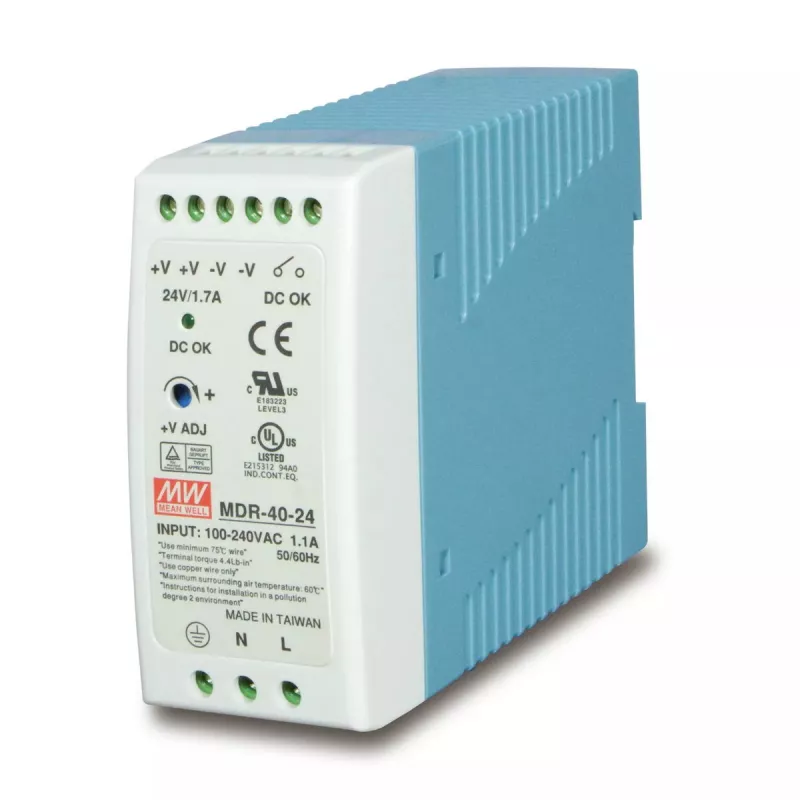

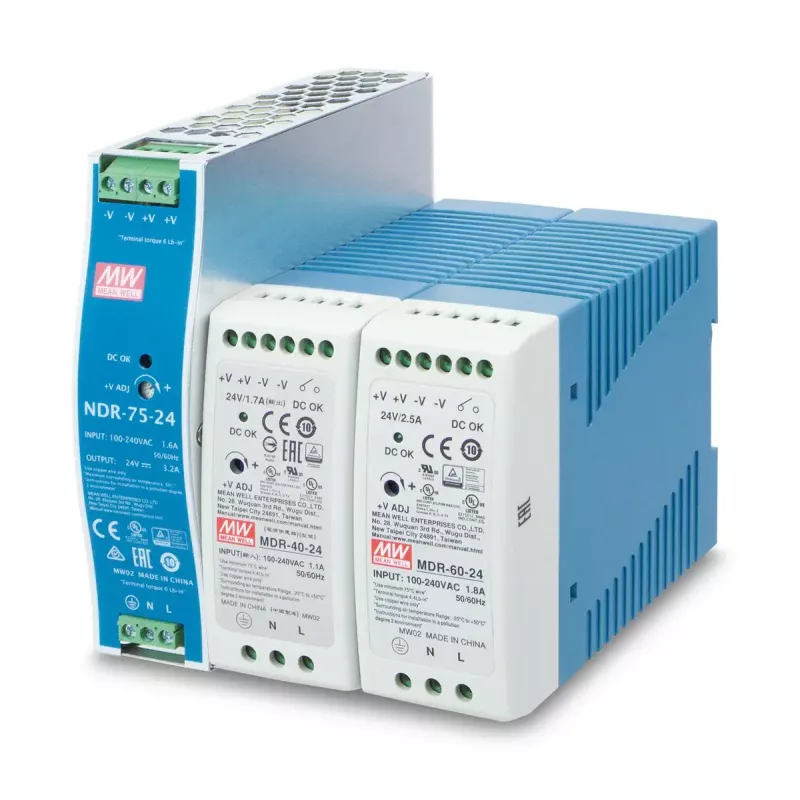

Netzteil PLANET PWR-40-24, 40 W, 24 V Ausgang, 100–240 V AC Eingang, passive Kühlung, LED-Status

PLANET PWR-40-24 ist ein kompaktes 40-W-Netzteil, das eine geregelte 24-V-DC-Ausgangsspannung aus einem universellen 100–240-V-AC-Eingang bei 50–60 Hz liefert. Es wurde mit passiver Kühlung und einer sichtbaren Power-LED-Anzeige entwickelt und erfüllt die Sicherheitsnormen UL508 und TUV EN60950-1. Seine geringe Stellfläche (40 × 100 × 90 mm) und das zuverlässige Design machen es geeignet für Industrie- und Netzwerkgeräte, eingebettete Systeme und Installationen, die eine zuverlässige Niederspannungs-Gleichstromversorgung erfordern.

Vorteile

Die kompakten Abmessungen und das Hutschienen-kompatible Design des Netzteils ermöglichen die Installation in beengten Schaltschränken und Kommunikationsracks mit begrenztem Platz. Die passive Kühlung verzichtet auf Lüfter und bewegliche Teile, wodurch der Wartungsaufwand und die Betriebsgeräusche reduziert und gleichzeitig die Zuverlässigkeit in staubigen oder vibrationsanfälligen Umgebungen erhöht werden. Integrierte Schutzfunktionen gegen Kurzschluss, Überlast, Überspannung und Übertemperatur gewährleisten den stabilen Betrieb der angeschlossenen Geräte. Eine frontseitige LED bietet eine schnelle visuelle Bestätigung des Betriebszustands.

Geeignet für

• Industrial-Ethernet-Switches und Medienkonverter
• Eingebettete Controller und Einplatinencomputer
• Schaltschränke und Automatisierungspanels
• Kleine Netzwerkinstallationen und Zugangspunkte
• Feldgeräte an rauen oder vibrationsanfälligen Standorten

Wichtige Spezifikationen

• Ausgangsleistung: 40 W
• Ausgangsspannung: 24 V DC
• Eingangsspannungsbereich: 100–240 V AC, 50–60 Hz
• Kühlungsart: passiv (freie Luftkonvektion)
• Statusanzeige: Betriebs-LED
• Betriebstemperaturbereich (typische Auslegung): ausgelegt für den Betrieb in weiten Temperaturbereichen
• Abmessungen (B × T × H): 40 × 100 × 90 mm
• Sicherheitsnormen: UL508- und TUV EN60950-1-konform

Verwendung

Montieren Sie das Gerät auf einer geeigneten Hutschiene oder befestigen Sie es entsprechend den Installationsanforderungen und stellen Sie sicher, dass um das Gerät herum ausreichend Belüftung für die freie Luftkonvektion vorhanden ist. Schließen Sie den AC-Eingang an eine ordnungsgemäß bemessene 100–240-V-AC-Stromquelle mit korrekter Erdung an. Verbinden Sie den 24-V-DC-Ausgang mit der Last, achten Sie auf die richtige Polarität und darauf, dass die Gesamtstromaufnahme die Nennleistung von 40 W nicht überschreitet. Überprüfen Sie die LED-Anzeige, um den normalen Betrieb zu bestätigen, und befolgen Sie bei der Verdrahtung die örtlichen elektrischen Vorschriften und Sicherheitsverfahren.

Empfehlungen

Installieren Sie das Netzteil in einer Umgebung, die frei von übermäßigem Staub, korrosiven Gasen oder direkter Wassereinwirkung ist. Lassen Sie oberhalb und unterhalb des Geräts Freiraum für die natürliche Konvektion. Wenn die Lasten sich der maximalen Nennleistung nähern, überprüfen Sie die Umgebungstemperaturbedingungen und die Derating-Anforderungen. Überprüfen Sie regelmäßig die Anschlüsse und den LED-Status, um einen weiterhin zuverlässigen Betrieb sicherzustellen.
