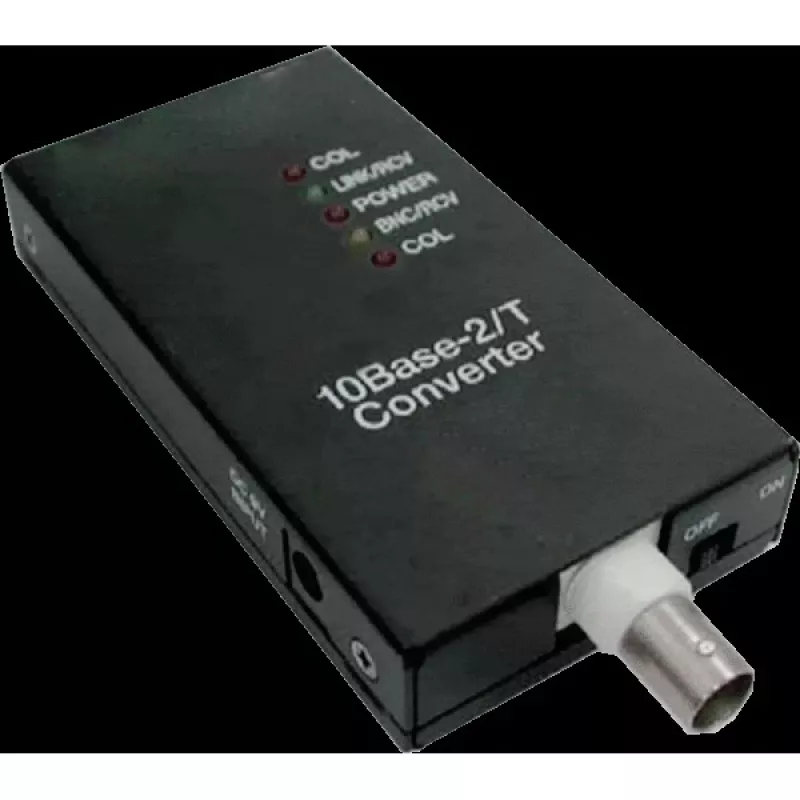

Medienkonverter ALLNET ALL0500v3 für 10BASE-T (RJ45) auf 10BASE-2 (BNC)

Der ALLNET ALL0500v3 ist ein Medienkonverter, der zur Verbindung der physikalischen Schichten 10BASE-T (UTP Ethernet über RJ45) und 10BASE-2 (Koaxialkabel über BNC) entwickelt wurde. Das Gerät ermöglicht die Integration älterer koaxialer Ethernet-Segmente mit modernen Twisted-Pair-Netzwerken, ohne die Netzwerkprotokolle zu ändern, sodass Geräte mit unterschiedlichen Verkabelungstypen mit 10 Mbit/s kommunizieren können. Es ist für Situationen vorgesehen, in denen die bestehende Koaxial-Infrastruktur erhalten bleiben soll, während RJ45-angeschlossene Geräte hinzugefügt oder diagnostiziert werden.

Vorteile

Der ALLNET ALL0500v3 bietet eine einfache physikalische Brücke zwischen RJ45- und BNC-Schnittstellen und ermöglicht die weitere Nutzung von Koaxialsegmenten neben UTP-Verkabelung. Seine unkomplizierte Funktionalität konzentriert sich auf eine transparente Konvertierung auf Schicht 1 mit 10 Mbit/s, was dazu beiträgt, die bestehende Netzwerktopologie und Gerätekonfiguration zu erhalten. Der Konverter reduziert die Notwendigkeit, funktionierende Koaxialleitungen neu zu verkabeln oder zu ersetzen, und unterstützt den Diagnosezugriff auf ältere Segmente von modernen Ethernet-Ports aus.

Geeignet für

• Anschluss von 10BASE-T-Geräten an bestehende 10BASE-2-Koaxialnetzwerke
• Erweiterung oder Überbrückung kleiner älterer Ethernet-Segmente ohne Protokollumwandlung
• Felddiagnose und Wartung von koaxialen Ethernet-Installationen mit RJ45-ausgestatteten Werkzeugen
• Vorübergehende oder dauerhafte Integration von gemischten Verkabelungsumgebungen mit 10 Mbit/s

Wichtige Spezifikationen

• Unterstützte Ethernet-Standards: Konvertierung von 10BASE-T zu 10BASE-2
• Physikalische Schnittstellen: RJ45 (UTP) und BNC (Koaxial)
• Datenrate: 10 Mbit/s (Halb-/Vollduplex wird durch die Endpunkte der Verbindung bestimmt)
• Protokollverhalten: transparente Medienkonvertierung auf Schicht 1 ohne Protokollübersetzung
• Stromversorgung und Montage: kompakter Formfaktor, geeignet für Inline- oder Rack-nahe Platzierung (genaue Stromanforderungen entnehmen Sie bitte der Herstellerdokumentation)

Verwendung

Verbinden Sie den RJ45-Port des ALLNET ALL0500v3 mit dem UTP-Ethernet-Kabel eines Switches, Hubs oder Geräts und schließen Sie den BNC-Stecker an das koaxiale 10BASE-2-Segment an. Stellen Sie sicher, dass die Koaxialleitung gemäß den üblichen 10BASE-2-Praktiken ordnungsgemäß terminiert und geerdet ist. Versorgen Sie den Konverter gemäß den Herstellerangaben mit Strom und überprüfen Sie ggf. die Link-/Aktivitätsanzeigen. Der Konverter arbeitet transparent auf der Bitübertragungsschicht, sodass keine Softwarekonfiguration erforderlich ist; die Netzwerkgeräte behalten ihre vorhandenen IP- und MAC-Einstellungen bei.

Empfehlungen

Verwenden Sie den Konverter nur in 10-Mbit/s-Ethernet-Umgebungen und stellen Sie sicher, dass koaxiale Segmente an beiden Enden korrekt terminiert sind, um Signalreflexionen zu vermeiden. Bei der Integration gemischter Verkabelung ist darauf zu achten, dass die Kollisionsdomänen-Überlegungen und Kabellängenbegrenzungen für 10BASE-2 eingehalten werden. Einzelheiten zur Installation und Stromversorgung entnehmen Sie bitte der ALLNET-Produktdokumentation.
