Netzwerk-Medienkonverter PLANET GTP-805A 1000 Mbit/s, 1000Base-T zu 1000Base-X, SFP, PoE-Budget 30 W

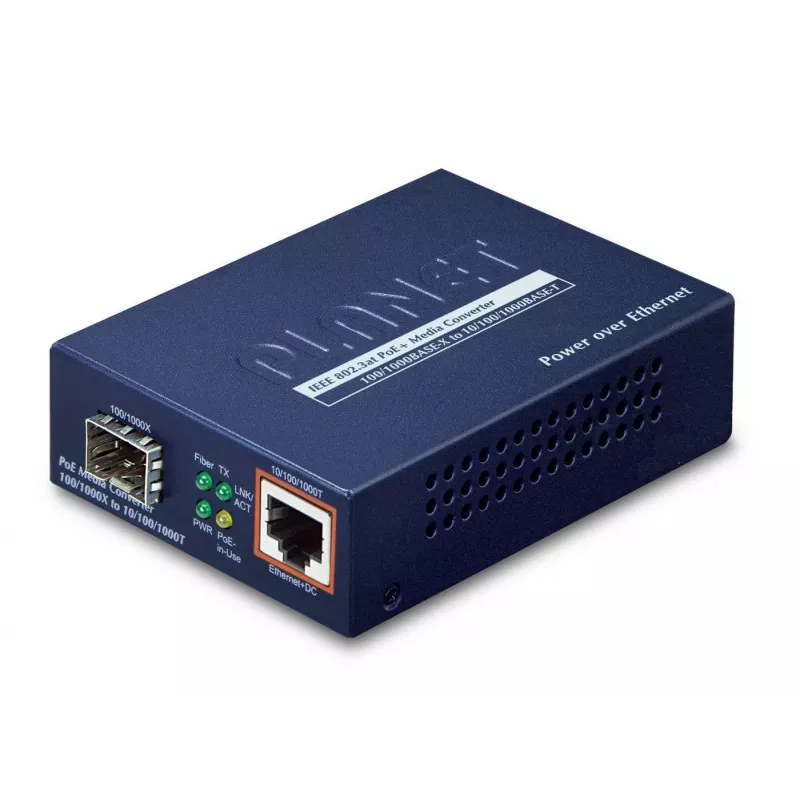

PLANET GTP-805A ist ein Gigabit-Medienkonverter mit einem Port, der 1000Base-T-Kupfer-Ethernet mithilfe eines SFP-Moduls in 1000Base-X-Glasfaser umwandelt. Er unterstützt kabelgebundene Ethernet-Geschwindigkeiten von bis zu 1000 Mbit/s und liefert bis zu 30 W PoE-Leistung über den RJ-45-Port. Untergebracht in einem Metallgehäuse mit einem RJ-45-Port und einem SFP-Steckplatz, ist der GTP-805A dazu bestimmt, die Netzwerkreichweite zu verlängern und Geräte dort mit Strom zu versorgen, wo keine Steckdosen verfügbar sind.

Vorteile

Der GTP-805A vereint Datenkonvertierung und PoE-Leistungsabgabe in einer kompakten Einheit und ermöglicht es, über Glasfaserstrecken Strom und Daten an entfernte Geräte zu übertragen. Er unterstützt IEEE 802.3at (PoE+) mit Abwärtskompatibilität zu IEEE 802.3af, liefert bis zu 30 W PoE-Ausgangsleistung und hält den Gigabit-Durchsatz über Glasfaser aufrecht. Integrierte Funktionen wie die Link Fault Pass-Through (LFP)-Auswahl, Flusskontrolle und LED-Anzeigen vereinfachen die Überwachung und Fehlererkennung. Ein robustes Metallgehäuse erhöht die Langlebigkeit für Installationen in Verteilerschränken und Technikräumen.

Geeignet für

• Anbindung von Kupfer-Ethernet-Segmenten an ein Glasfaser-Backbone mithilfe eines SFP-Moduls
• Stromversorgung entfernter Netzwerkgeräte, die eine höhere PoE-Leistung (bis zu 30 W) benötigen, wie PTZ-Kameras und leistungsstärkere WLAN-Access-Points
• CCTV-, Campus- und ISP-Zugangsnetze, bei denen Glasfaserdistanz und PoE erforderlich sind

Wann er möglicherweise nicht geeignet ist

Dieser Konverter bietet einen einzelnen stromversorgten RJ-45-Port und eine SFP-Glasfaserschnittstelle und eignet sich daher nicht, wenn mehrere stromversorgte Ports oder umfangreiches lokales Switching benötigt werden. Er ist zudem auf ein geeignetes SFP-Modul angewiesen, um den erforderlichen Glasfasertyp und die Distanz zu erfüllen; ohne ein kompatibles SFP-Modul werden die gewünschten Eigenschaften der Glasfaserverbindung nicht erreicht.

Wichtige Spezifikationen

• Maximale Datenübertragungsrate: 1000 Mbit/s
• Ethernet LAN-Ports (RJ-45): 1
• Glasfaserschnittstelle: 1 SFP-Steckplatz (1000Base-X)
• PoE-Ausgangsleistung: bis zu 30 W am RJ-45-Port (IEEE 802.3at, abwärtskompatibel mit IEEE 802.3af)
• Entfernung zur Fernspeisung über Ethernet-Kabel: bis zu 100 m
• Eingangsspannung: DC-52-V-Stromeingangsbuchse
• Unterstützung der Frame-Größe: bis zu 9K Bytes (Jumbo Frames)
• Flusskontrolle: IEEE 802.3x (Vollduplex)
• GehäVerwendung: Metallgehäuse
• LED-Anzeigen: Betrieb, PoE-in-Verwendung, Glasfaser LNK/ACT, TP LNK/ACT
• Produktfarbe: Blau

Wie verwenden

Installieren Sie ein kompatibles SFP-Modul in den SFP-Steckplatz und verbinden Sie die Glasfaserstrecke mit dem entfernten Glasfasersegment. Schließen Sie das Kupfer-Ethernet-Gerät mit einem Cat5/5e/6-Kabel an den RJ-45-Port an. Versorgen Sie den Konverter mit DC 52 V am Stromeingang; das Gerät liefert PoE-Strom und Daten über das RJ-45-Kabel auf bis zu 100 m. Konfigurieren Sie das entfernte Gerät nach Bedarf; verwenden Sie den DIP-Schalter, um den Link Fault Pass-Through (LFP)-Modus zu aktivieren oder zu deaktivieren, und überwachen Sie die LEDs für Link- und PoE-Status.

Was vor dem Kauf zu bedenken ist

• Erforderlicher Glasfasertyp und Distanz – wählen Sie ein kompatibles SFP-Modul (Singlemode oder Multimode), um die Link-Distanz zu erfüllen
• Leistungsanforderungen des zu versorgenden Geräts – stellen Sie sicher, dass das Gerät nicht mehr als 30 W über PoE verbraucht
• Single-Port-Design – prüfen Sie, ob ein stromversorgter Port und eine Glasfaserschnittstelle Ihre Netzwerktopologie-Anforderungen erfüllen
• Versorgungsspannung – stellen Sie die Verfügbarkeit einer DC-52-V-Stromquelle für den Konverter sicher

Empfehlungen

Verwenden Sie hochwertige Cat5e/6-Kabel für das RJ-45-Segment, wählen Sie ein SFP-Modul, das für die erforderliche Distanz und den Glasfasertyp ausgelegt ist, und platzieren Sie den GTP-805A an einem belüfteten Ort. Überwachen Sie die LEDs und aktivieren Sie LFP, wenn Sie eine Ausbreitung von Link-Ausfällen zwischen Glasfaser- und Kupfersegmenten benötigen.
