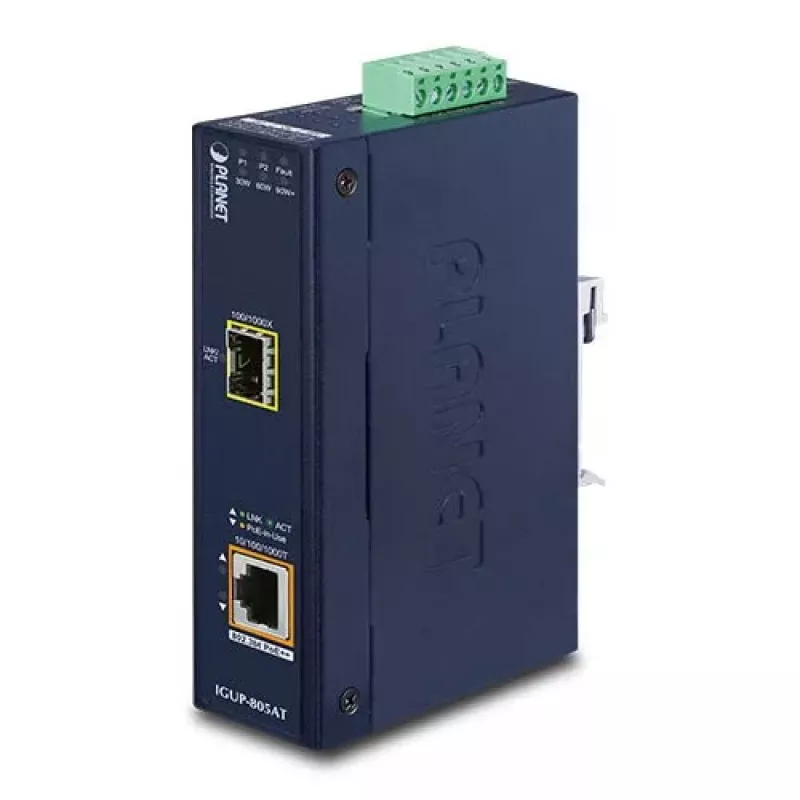

Netzwerk Medienkonverter PLANET IGUP-805AT

Der PLANET IGUP-805AT ist ein industrieller Gigabit-Medienkonverter, der einen 1000BASE-X Glasfaser-Uplink mit einem 10/100/1000BASE-T Ethernet-Port und einem integrierten IEEE 802.3bt PoE++ Injektor kombiniert. Er liefert bis zu 95 W PoE-Ausgangsleistung zur Stromversorgung entfernter Geräte und bietet gleichzeitig Gigabit-Datenübertragung über Glasfaser für stabile Langstreckenverbindungen. Das Gerät akzeptiert duale 12–56 V DC Eingänge für Redundanz und unterstützt den Betrieb in rauen Umgebungen mit einem robusten IP30-Gehäuse und einem Betriebstemperaturbereich von -40 bis 75 °C.

Vorteile

Der IGUP-805AT erweitert die PoE-Einsatzreichweite durch Umwandlung von Glasfaser in Kupfer bei bis zu 1000 Mbit/s Durchsatz und Store-and-Forward-Switching mit IEEE 802.3x Flusskontrolle zur Reduzierung von Paketverlusten. Er unterstützt SFP-Module (100BASE-FX/1000BASE-X) für Entfernungen bis zu 120 km je nach Modulwahl. Das Gerät ist IEEE 802.3bt konform, liefert bis zu 95 W Leistung und ist durch eine Legacy-DIP-Schaltereinstellung abwärtskompatibel mit 802.3af/at-Geräten, wodurch gemischte Installationen ohne Softwarekonfiguration ermöglicht werden. Die integrierte Link Fault Passthrough (LFPP) deaktiviert die PoE-Ports bei einem Glasfaserverbindungsausfall und hilft Administratoren, Verbindungsprobleme zu erkennen. Das Stromversorgungssystem verfügt über eine 12–48 V auf 56 V Boost-Technologie, die den Einsatz mit gängigen Gleichstromquellen und dualen Stromeingängen für höhere Verfügbarkeit ermöglicht.

Geeignet für (Aufgaben / Anwendungsfälle)

• Stromversorgung und Verbindung von PTZ- und Speed-Dome-IP-Kameras über große Entfernungen
• Versorgung von drahtlosen Hochleistungszugangspunkten und Mehrkanal-APs
• Einsatz von VoIP-Farb-Touchscreen-Telefonen und anderen Hochleistungs-Powered Devices an entfernten Standorten
• Verlängerung von Netzwerkverbindungen zwischen entfernten Standorten und einem zentralen Switch oder Core über Glasfaser
• Industrielle und Outdoor-Schaltschrankinstallationen, die robuste Komponenten erfordern

Wichtige Spezifikationen

• Datenrate: bis zu 1000 Mbit/s
• Glasfaser-Port: 1 × SFP-Steckplatz (unterstützt 100BASE-FX / 1000BASE-X SFP-Module, bis zu 120 km je nach Modul)
• Ethernet LAN-Ports: 1 × 10/100/1000BASE-T
• PoE-Standard: IEEE 802.3bt (PoE++), abwärtskompatibel mit 802.3af/at
• Maximale PoE-Ausgangsleistung: bis zu 95 W
• Eingangsspannung: dual 12–56 V DC
• Betriebstemperatur: -40 bis 75 °C
• GehäVerwendung: robustes IP30-Gehäuse, DIN-Schienen- oder Wandmontage möglich
• Abmessungen (B×T×H): 32 × 87 × 135 mm; Gewicht: 0,484 kg

Verwendung

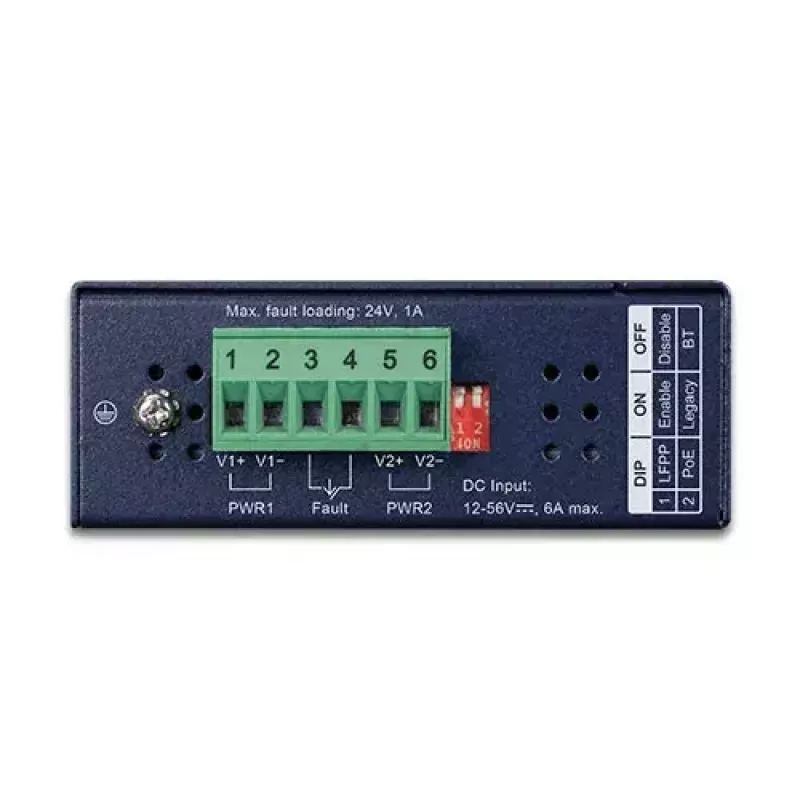

Installieren Sie ein geeignetes SFP-Modul im SFP-Steckplatz für den benötigten Glasfasertyp und die Entfernung und verbinden Sie dann den Glasfaser-Uplink mit dem Kernnetzwerk. Schließen Sie ein Ethernet-Kabel vom RJ-45-Port an das Powered Device (PD) an. Versorgen Sie das Gerät über einen oder beide 12–56 V Eingänge mit Gleichstrom für Redundanz. Konfigurieren Sie die DIP-Schalter, um bei Bedarf den Legacy-Modus für Kompatibilität mit 802.3af/at-Geräten auszuwählen und LFPP zu aktivieren, wenn ein Link Fault Passthrough-Verhalten gewünscht ist. Für die grundlegenden PoE- und Medienkonvertierungsfunktionen ist keine Softwarekonfiguration erforderlich.

Empfehlungen

Verwenden Sie SFP-Module, die dem Glasfasertyp und der von Ihrer Installation benötigten Entfernung entsprechen (Singlemode/Multimode). Stellen Sie sicher, dass die Stromquellenkapazität und die Verkabelung die Leistungsanforderungen der PDs bei voller PoE++-Ausgabe erfüllen. Schließen Sie für kritische Anwendungen beide DC-Eingänge für Redundanz an und aktivieren Sie Link Fault Passthrough, um Glasfaserverbindungsausfälle sofort zu erkennen.
