Netzteil MEAN WELL SKM10B-03 10 W Eingang 18-36 V

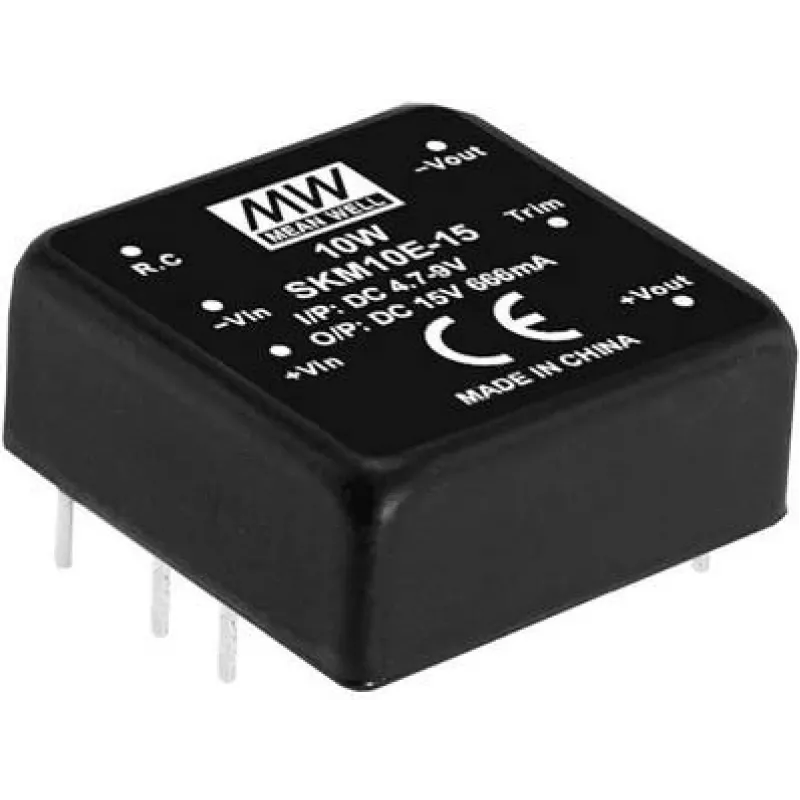

Der MEAN WELL SKM10B-03 ist ein kompakter DC-DC-Wandler, der für die Leiterplattenmontage mit einem DIP-Durchsteckgehäuse von etwa 1" x 1" ausgelegt ist. Er akzeptiert einen Eingangsspannungsbereich von 18–36 Vdc und liefert einen einzelnen geregelten Ausgang von 3,3 Vdc bei bis zu 2,5 A und einer Gesamtausgangsleistung von 10 W. Das Modul ist leicht (ca. 18 g) und RoHS-konform und für die Integration in elektronische Baugruppen vorgesehen, die eine kleine, stabile 3,3-V-Stromversorgung benötigen.

Vorteile

Der SKM10B-03 bietet einen kleinen Footprint und eine DIP-Durchsteckbauform für einfache Leiterplatteninstallation und mechanische Stabilität. Sein weiter Eingangsbereich (18–36 Vdc) ermöglicht den Einsatz mit verschiedenen Batterie- und Zwischenspannungssystemen. Der geregelte 3,3-V-Ausgang bei 2,5 A liefert ausreichend Strom für viele Mikrocontroller-, digitale Logik- und Kommunikationsmodule mit geringer Leistungsaufnahme, während die Gesamtverlustleistung auf 10 W begrenzt bleibt. Die RoHS-Konformität gewährleistet die Kompatibilität mit Umweltvorschriften.

Geeignet für (Aufgaben / Anwendungsfälle)

• Eingebettete Systeme und Mikrocontroller-Stromversorgung
• Industrielle Steuerungselektronik und Signalaufbereitungsmodule
• Kommunikationsgeräte und Netzwerkgeräte mit geringer Leistungsaufnahme
• Batteriebetriebene Systeme mit Zwischenbusspannungen
• Leiterplatten-Prototypen und Kleinserienproduktionsschaltungen

Technische Daten

• Hersteller: MEAN WELL
• Modell / MPN: SKM10B-03
• Eingangsspannung: 18–36 Vdc
• Ausgangsspannung: 3,3 Vdc
• Ausgangsstrom: bis zu 2,5 A
• Ausgangsleistung: 10 W
• GehäVerwendung: DIP-Durchstecktechnik, Leiterplattenmontage
• Größe: ~1" x 1" (ultrakompakt)
• Gewicht: ~18 g
• Konformität: RoHS
• EAN: 4021087041577

Verwendung

Montieren Sie den SKM10B-03 mit den DIP-Durchsteckstiften auf der Leiterplatte und achten Sie auf die korrekte Ausrichtung der Eingangs- und Ausgangspins gemäß dem Pinout des Herstellers. Stellen Sie ordnungsgemäße Eingangsverbindungen innerhalb des angegebenen 18–36-Vdc-Bereichs her und beachten Sie die Polarität. Platzieren Sie bei Bedarf ausreichend Kupferfläche oder thermische Vias, um die Wärmeableitung zu unterstützen. Überprüfen Sie die Ausgangsspannung unter Last und stellen Sie sicher, dass die angeschlossene nachgelagerte Schaltung nicht mehr als 2,5 A Dauerstrom vom 3,3-V-Ausgang bezieht.

Empfehlungen

Verwenden Sie Entkopplungskondensatoren in der Nähe des Modulausgangs für ein verbessertes Transientenverhalten, integrieren Sie eine Eingangsfilterung, wenn die Versorgungsquelle verrauscht ist, und beachten Sie die 10-W-Leistungsgrenze, um eine thermische Abschaltung zu vermeiden. Befolgen Sie das Datenblatt von MEAN WELL für detaillierte Pinbelegung, Derating-Kurven und empfohlenes Leiterplattenlayout für einen zuverlässigen Langzeitbetrieb.
