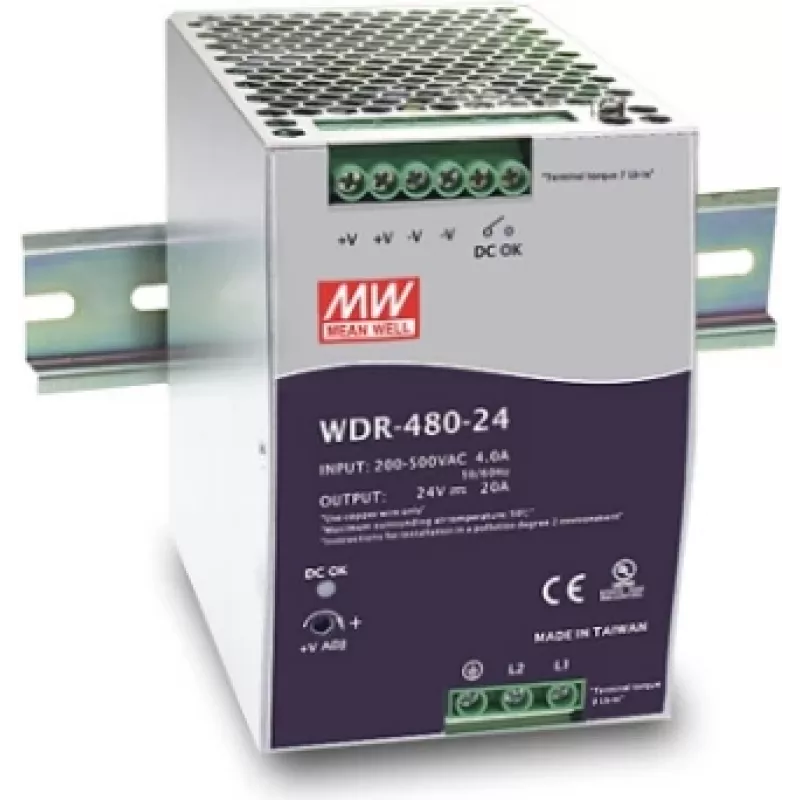

Netzteil MEAN WELL WDR-480-24

Das MEAN WELL WDR-480-24 ist ein 480-W-Hutschienen-Netzteil mit einem weiten AC-Eingangsspannungsbereich von 180–550 V und passiver Kühlung (freie Luftkonvektion). Es liefert 24 V Ausgangsspannung mit einer Spannungstoleranz von 1 %, einer Anstiegszeit von 150 ms und ist für den industriellen Einsatz mit UL508- und IEC60950-1-CB-Zulassungen konzipiert. Das Gerät ist kompakt (85 mm × 128,5 mm × 125,2 mm), unterstützt Zweiphasenbetrieb, verfügt über einen integrierten DC-OK-Relaiskontakt und durchläuft einen 100%-Volllast-Einbrenntest zur Gewährleistung der Zuverlässigkeit.

Vorteile

Das WDR-480-24 bietet einen hohen Wirkungsgrad (bis zu 93 %), der die Wärmeabgabe reduziert, einen weiten Eingangsspannungsbereich zur Bewältigung variabler Wechselstromversorgungen und passive Kühlung, die bewegliche Teile vermeidet und den Wartungsaufwand verringert. Seine kompakte, Hutschienen-montierbare Bauform und der integrierte DC-OK-Relaiskontakt vereinfachen Installation und Systemüberwachung. Die Einhaltung der Normen UL508 und IEC60950-1 CB gewährleistet die Eignung für viele industrielle Anwendungen.

Geeignet für

• Industrielle Schaltschränke und Automatisierungssysteme
• Versorgung von SPS, Sensoren und Instrumentierung
• Geräte, die eine stabile 24-V-Stromquelle unter schwankenden Wechselstromeingängen benötigen

Wichtige Spezifikationen

• Ausgangsleistung: 480 W
• Ausgangsspannung: 24 VDC; Spannungstoleranz: ±1 %
• AC-Eingangsspannungsbereich: 180–550 VAC
• Wirkungsgrad: bis zu 93 %
• Kühlung: freie Luftkonvektion (passiv)
• Anstiegszeit: 150 ms
• Montage: Hutschiene TS-35/7,5 oder 15
• Schutz/Zulassung: UL508, IEC60950-1 CB
• Abmessungen (B×T×H): 85 × 128,5 × 125,2 mm
• Zusätzlich: integrierter DC-OK-Relaiskontakt; 100%-Volllast-Einbrenntest

Verwendung

Montieren Sie das Gerät auf einer TS-35/7,5- oder 15-Hutschiene an einem Ort mit ausreichender Belüftung für natürliche Konvektionskühlung. Schließen Sie die Wechselstromversorgung innerhalb des angegebenen Bereichs von 180–550 VAC an und verdrahten Sie den 24-VDC-Ausgang gemäß den üblichen Verdrahtungs- und Sicherheitspraktiken mit der Last. Verwenden Sie den DC-OK-Relaiskontakt zur Fernüberwachung des Ausgangsstatus. Sorgen Sie für eine korrekte Erdung und befolgen Sie die Schaltpläne und Sicherheitsanweisungen des Herstellers bei der Integration in Schaltschränke.

Empfehlungen

Installieren Sie das MEAN WELL WDR-480-24 in Umgebungen, die seinen Zulassungsbewertungen entsprechen, vermeiden Sie eine Behinderung der Luftzirkulation um das Gerät und überprüfen Sie die Wechselstromeingangs- und Lastbedingungen vor der Inbetriebnahme, um einen langfristig zuverlässigen Betrieb sicherzustellen.
