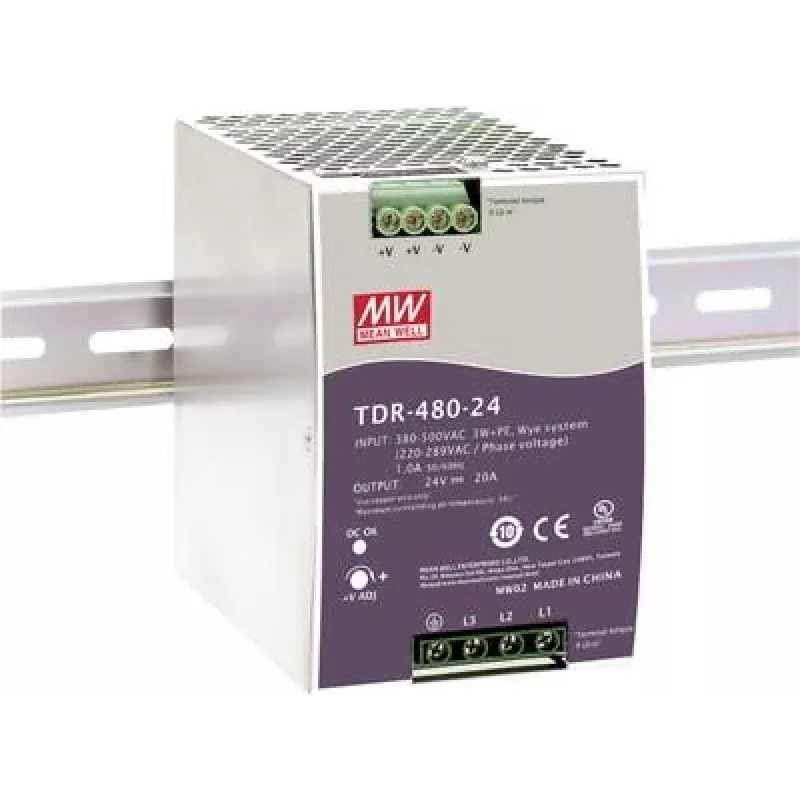

Stromadapter MEAN WELL TDR-480-24

Der MEAN WELL TDR-480-24 ist ein industrielles AC-DC-Dreiphasen-Netzteil für die Hutschienenmontage mit aktiver Leistungsfaktorkorrektur (PFC) und Konstantstromfähigkeit. Er liefert einen 24 V DC-Ausgang bei bis zu 20 A (480 W gesamt) und akzeptiert einen breiten dreiphasigen Eingangsspannungsbereich von 340–550 V. Das Gerät ist RoHS-konform und hat kompakte Hutschienenmontageabmessungen, die für Schaltschränke und industrielle Automatisierungsinstallationen geeignet sind.

Vorteile

Der TDR-480-24 liefert stabile 24 V DC-Leistung mit integrierter PFC für verbesserte Netzeffizienz und reduzierte Oberschwingungsverzerrung. Seine Konstantstromfunktion unterstützt LED-Treiber und andere stromgesteuerte Lasten. Das kompakte Hutschienengehäuse und die standardisierten Montageabmessungen ermöglichen eine einfache Integration in Schaltschränke. Die RoHS-Konformität gewährleistet die Einhaltung von Umweltmaterialbeschränkungen.

Geeignet für

• Industrielle Schaltschränke und Schaltanlagen
• Automatisierungssysteme und SPS-Stromversorgung
• LED-Treiber und Konstantstromanwendungen
• Großinstallationen, die mehrere Geräte erfordern

Wichtige Spezifikationen

• Modell: MEAN WELL TDR-480-24 (MPN: TDR-480-24)
• Ausgang: 24 V DC, bis zu 20 A (480 W)
• Eingangsspannung (dreiphasig): 340–550 V
• Merkmale: Leistungsfaktorkorrektur (PFC), Konstantstrommodus
• Konformität: RoHS
• Abmessungen (B x T x H): 85,5 mm x 128,5 mm x 125,2 mm
• Verpackung: 8 Stück pro Packung

Verwendung

Montieren Sie das Netzteil auf einer Standard-Hutschiene in einem geeigneten Gehäuse und sorgen Sie für ausreichende Belüftung und Abstände. Schließen Sie den dreiphasigen Eingang gemäß den örtlichen Verdrahtungsvorschriften und der Kennzeichnung des Geräts an und verbinden Sie dann den 24 V DC-Ausgang mit der Last, wobei Sie auf die Polarität achten. Konfigurieren oder begrenzen Sie den Strom bei Bedarf gemäß den Anweisungen des Herstellers, wenn ein LED- oder stromempfindliches Gerät angeschlossen ist.

Empfehlungen

Für einen zuverlässigen Betrieb installieren Sie das Gerät in einer trockenen, belüfteten Umgebung innerhalb des angegebenen Temperaturbereichs, sorgen Sie für eine ordnungsgemäße Erdung und vermeiden Sie eine Überlastung über 480 W. Verwenden Sie einen geeigneten Leitungsschutz für die Eingangs- und Ausgangskreise und lassen Sie die Verkabelung von einer Elektrofachkraft überprüfen.
