Netzteil MEAN WELL SFTN01M-05 1 W 5 V Eingang 10,8-13,2 V

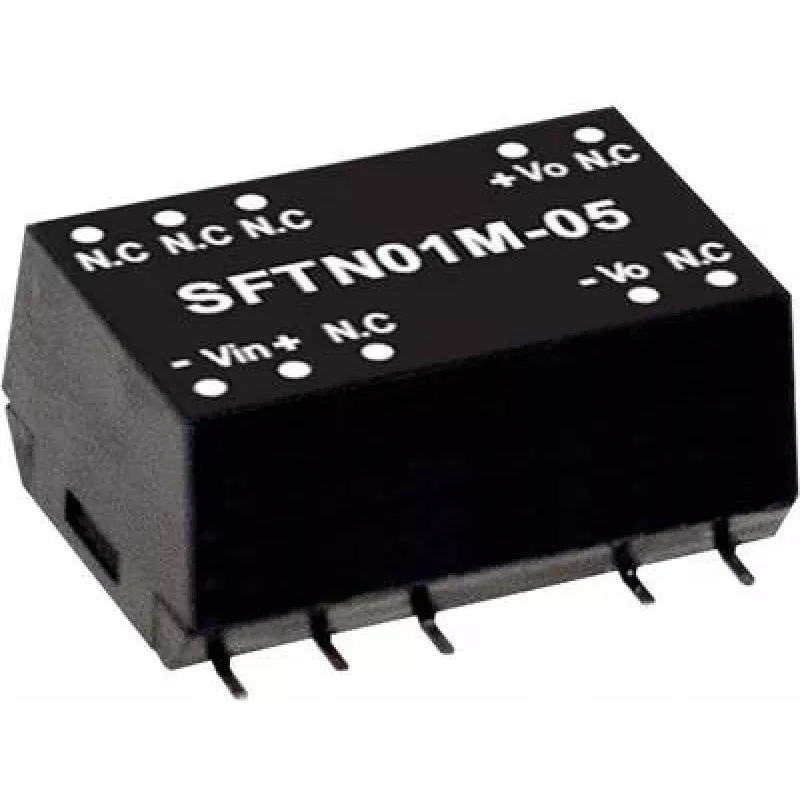

Der MEAN WELL SFTN01M-05 ist ein kompakter DC-DC-Wandler für die Leiterplattenmontage, der eine geregelte 5-V-Ausgangsspannung aus einer Eingangsspannung von 10,8–13,2 V liefert. Mit einem Ausgangsstrom von bis zu 0,2 A (1 W) im SMD-Gehäuse und einer Tiefe von 15,2 mm ist er für Installationen mit begrenztem Platzangebot und zur Versorgung kleiner elektronischer Geräte, die eine stabile 5-V-Versorgung benötigen, vorgesehen. Das Modul erfüllt die RoHS-Anforderungen.

Vorteile

Der SFTN01M-05 bietet einen schmalen Eingangsspannungsbereich, der für batterie- oder fahrzeugbezogene 12-V-Systeme geeignet ist, eine kompakte SMD-Leiterplattenmontage für platzsparende Designs und einen Kurzschlussschutz, der innerhalb von etwa einer Sekunde anspricht. Die geregelte Ausgangsspannung und die RoHS-Konformität machen ihn für Anwendungen geeignet, bei denen Sicherheits- und Umweltstandards erforderlich sind.

Geeignet für

• Versorgung kleiner 5-V-Elektronik aus 12-V-Quellen
• Leiterplattenmontierte Module in beengten Gehäusen
• Batterie- oder fahrzeugversorgte Steuerschaltungen

Wichtige Spezifikationen

• Eingangsspannung: 10,8–13,2 V DC
• Ausgangsspannung: 5 V DC
• Ausgangsstrom / Leistung: 0,2 A / 1 W
• Schutz: Kurzschlussschutz (Ansprechzeit ca. 1 Sekunde)
• GehäVerwendung: SMD, Leiterplattenmontage
• Tiefe: 15,2 mm
• Normen: RoHS-konform
• Marke / MPN / EAN: mean well / SFTN01M-05 / 4021087041676

Verwendung

Montieren Sie den SFTN01M-05 gemäß dem vom Hersteller empfohlenen Footprint und den Lötrichtlinien für SMD-Bauteile auf der Leiterplatte. Legen Sie eine DC-Eingangsspannung innerhalb des angegebenen Bereichs von 10,8–13,2 V an und überprüfen Sie die 5-V-Ausgangsspannung unter der erwarteten Last (bis zu 0,2 A). Achten Sie auf die richtige Polarität an den Ein- und Ausgangsanschlüssen und berücksichtigen Sie die thermischen Bedingungen auf der Leiterplatte, um einen zuverlässigen Betrieb zu gewährleisten.

Empfehlungen

Für eine zuverlässige Leistung stellen Sie sicher, dass die Eingangsquelle innerhalb des angegebenen Spannungsfensters bleibt, und sorgen Sie für ausreichend Kupferfläche oder thermische Vias, falls das Leiterplattenlayout Wärme konzentriert. Verwenden Sie das Modul für 5-V-Lasten mit geringer Leistung und vermeiden Sie einen Dauerbetrieb nahe dem maximalen Nennstrom, ohne den Temperaturanstieg in Ihrer endgültigen Baugruppe zu überprüfen.
