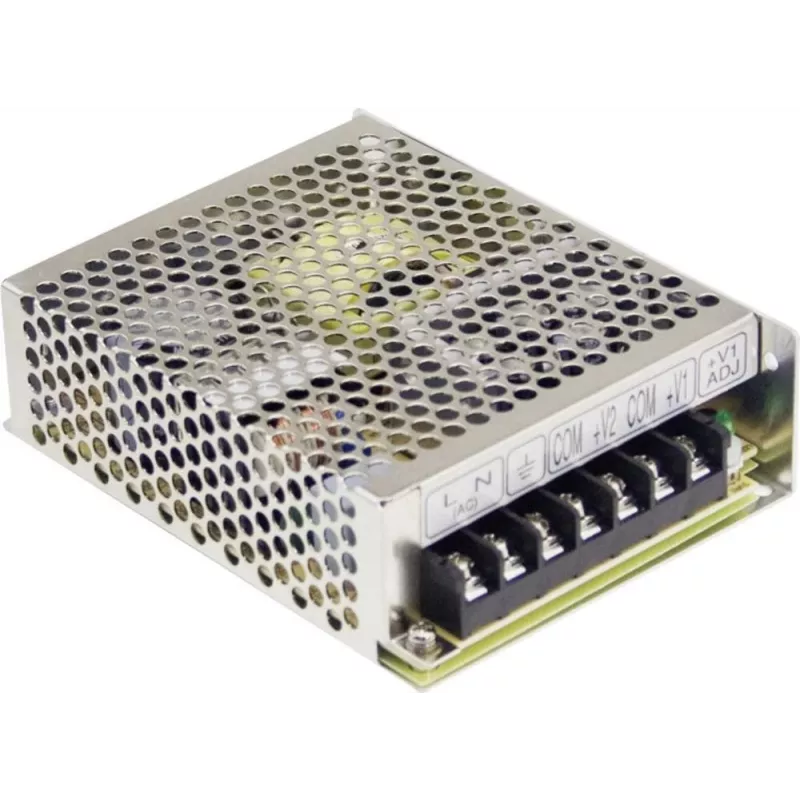

Netzteil Mean Well RS-75-12, 72 W, 12 V, AC 88–264 V, passive Kühlung, metallisch

Das Mean Well RS-75-12 ist ein 72-W-Schaltnetzteil, das für Server, Industriegeräte und eingebettete Systeme entwickelt wurde, die eine kompakte, zuverlässige geräuscharme 12-V-DC-Quelle benötigen. Das Gerät akzeptiert einen universellen AC-Eingang von 88–264 V bei 47–63 Hz, verwendet passive Kühlung über ein Metallgehäuse und bietet integrierte Schutzfunktionen gegen Kurzschluss, Überlast und Überspannung. Die kompakten Abmessungen (97 × 129 × 38 mm), eine LED-Betriebsanzeige und der geringe Leerlaufverbrauch machen dieses Netzteil geeignet für rackmontierte oder platzbeschränkte Anwendungen, bei denen stabile Gleichspannung und hohe Effizienz erforderlich sind.

Vorteile

Das RS-75-12 kombiniert einen Weitbereichs-AC-Eingang mit hohem Wirkungsgrad und geringem Standby-Verbrauch und liefert 12 V DC mit minimalen hörbaren Geräuschen dank Konvektionskühlung. Es umfasst Schutzfunktionen für Kurzschluss, Überlast und Überspannung, um angeschlossene Geräte zu schützen. Das Metallgehäuse und die durch Volllast-Einbrenntests und langlebige Elektrolytkondensatoren qualifizierten Komponenten verbessern die Zuverlässigkeit und thermische Stabilität bis zu einer Betriebstemperatur von 70 °C. Das Gerät übersteht auch Stoßspannungsbedingungen und Vibrationstests und unterstützt den robusten industriellen Einsatz.

Geeignet für

• Server-Stromversorgungsschienen und Steuermodule
• Industrielle Automatisierungssteuerungen und SPS
• Eingebettete Systeme und rackmontierte Elektronik
• Telekommunikationsausrüstung und Netzwerkgeräte
• Prüfstände und Laborinstrumentierung

Wichtige Spezifikationen

• Ausgangsspannung: 12 V DC
• Nennausgangsleistung: 72 W
• AC-Eingangsbereich: 88–264 V, 47–63 Hz
• Kühlmethode: passive Kühlung durch freie Luftkonvektion
• GehäVerwendung: Metallgehäuse
• Abmessungen (B × L × H): 97 × 129 × 38 mm
• Start-/Anstiegszeit: 1200 ms
• Leerlaufleistungsaufnahme: < 0,5 W
• Betriebstemperatur: bis zu 70 °C
• Schutzfunktionen: Kurzschluss-, Überlast-, Überspannungsschutz
• Anzeigen: LED-Betriebsanzeige
• Haltbarkeitstests: 300 VAC Stoßspannungsfestigkeit (5 s), 5G-Vibrationstest

Verwendung

Installieren Sie das RS-75-12 an einem Ort mit ausreichender Belüftung für Konvektionskühlung und befestigen Sie es gemäß den Montageempfehlungen für Ihr Rack oder Gehäuse. Schließen Sie das AC-Netz innerhalb des angegebenen Bereichs von 88–264 V an und überprüfen Sie die Polarität und Verkabelung der DC-Ausgänge, bevor Sie die angeschlossenen Geräte mit Strom versorgen. Achten Sie auf die LED-Anzeige, um den Einschaltzustand zu bestätigen, und überwachen Sie die Last, um sicherzustellen, dass sie die Nennleistung von 72 W nicht überschreitet. Stellen Sie sicher, dass die Verkabelung und Steckverbinder für den Ausgangsstrom ausgelegt sind und die Systemerdung den Sicherheitsanforderungen entspricht.

Empfehlungen

Für langfristige Zuverlässigkeit betreiben Sie das Netzteil innerhalb des angegebenen Temperaturbereichs und vermeiden Sie eine Behinderung des Luftstroms um das Metallgehäuse. Verwenden Sie geeignete Sicherungen am AC-Eingang und implementieren Sie zusätzlichen nachgeschalteten Schutz, wenn die angeschlossenen Geräte eine strengere Fehlerisolierung erfordern. Regelmäßige Sichtprüfungen der Elektrolytkondensatoren und Anschlussklemmen werden in anspruchsvollen Industrieumgebungen empfohlen.
