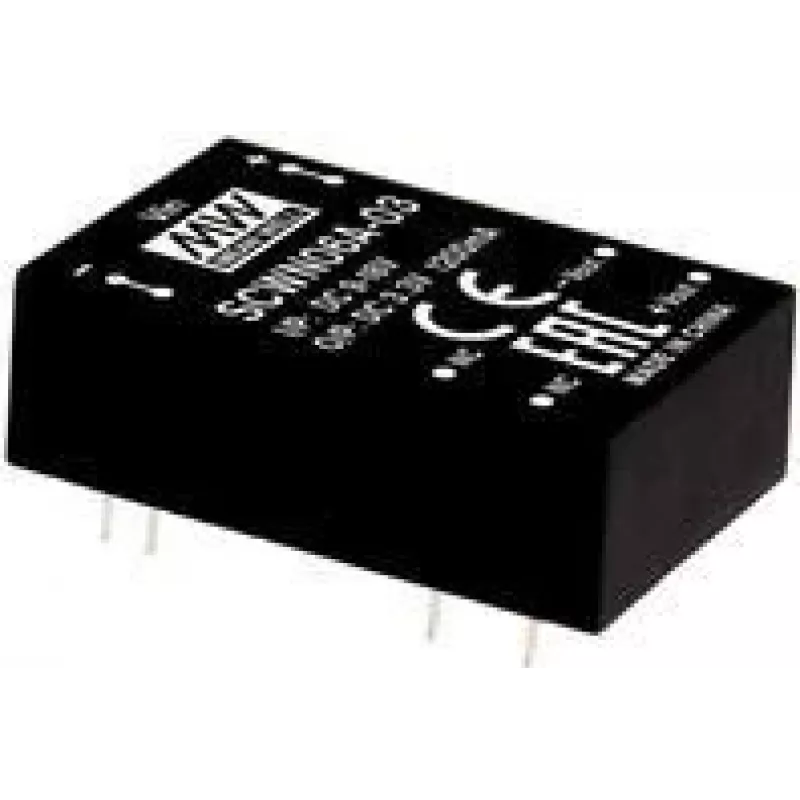

MEAN WELL SCWN06B-15 Stromrichter 6 W 18-36 V 4 mA

Der MEAN WELL SCWN06B-15 Stromrichter ist ein kompaktes DC/DC-Stromversorgungsmodul mit einer Nennleistung von 6 W Ausgangsleistung. Es ist für einen weiten Gleichspannungseingangsbereich von 18 V bis 36 V ausgelegt und liefert einen geregelten Ausgang mit einem Nennausgangsstrom von 4 mA. Sein kleines Gehäuse mit einer Breite von 20,3 mm, einer Tiefe von 31,8 mm und einer Höhe von 10,2 mm ermöglicht den Einbau auf beengten Platzverhältnissen, wie sie typisch für industrielle Schaltschränke, Automatisierungsgeräte und eingebettete Systeme sind.

Vorteile

Der Stromrichter kombiniert einen weiten Eingangsspannungsbereich mit einem stabilen Niedrigstromausgang und gewährleistet so einen zuverlässigen Betrieb in Systemen mit schwankenden Versorgungspegeln. Seine kompakte Bauweise reduziert den Platzbedarf und vereinfacht die Integration in beengte Baugruppen. Das Design legt Wert auf galvanische Trennung und einen geregelten Ausgang, geeignet für empfindliche Elektronik, die eine gleichmäßige Niedrigstromquelle benötigt.

Geeignet für

• Stromversorgung für Sensoren und Messumformer mit geringem Strombedarf
• Eingebettete Steuerschaltungen in der Industrieautomation
• Signalaufbereitungsmodule und Messgeräte mit geringem Stromverbrauch
• Batteriegepufferte Systeme und Gleichspannungsverteilungen mit 18–36 V Schienen

Wichtige Spezifikationen

• Ausgangsleistung: 6 W
• Eingangsspannungsbereich: 18–36 V DC
• Ausgangsstrom: 4 mA (Nennwert)
• Abmessungen (B×T×H): 20,3 × 31,8 × 10,2 mm
• Formfaktor: kompaktes, PCB-montierbares oder in Schalttafeln integrierbares Modul

Verwendung

Schließen Sie den Stromrichter an eine Gleichspannungsversorgung innerhalb des angegebenen Bereichs von 18–36 V an und beachten Sie die korrekte Polarität. Montieren Sie das Modul an einem belüfteten Ort, um übermäßigen Wärmestau zu vermeiden, und befestigen Sie es mechanisch entsprechend dem verfügbaren Einbauraum. Führen Sie die Ausgangsverdrahtung zum Zielstromkreis oder Sensor und stellen Sie sicher, dass die Verbindungen fest und isoliert sind, um Kurzschlüsse zu verhindern. Überprüfen Sie Ausgangsstrom und -spannung unter Lastbedingungen, um zu bestätigen, dass der Stromrichter innerhalb der erwarteten Parameter arbeitet.

Empfehlungen

Für eine zuverlässige Langzeitleistung betreiben Sie den Stromrichter innerhalb seines angegebenen Eingangsspannungsbereichs und vermeiden Sie einen Dauerbetrieb bei maximaler Nennleistung ohne ausreichende Belüftung. Setzen Sie geeignete Eingangsfilter und einen Überspannungsschutz ein, wenn die Versorgungsumgebung elektrisches Rauschen oder Schaltspitzen aufweist. Bei der Integration in sicherheitskritische oder Präzisionsmesssysteme führen Sie eine Funktionsüberprüfung unter den erwarteten Betriebsbedingungen durch.
