Netzteil MEAN WELL SFTN01L-12 1W 12V Eingang 4,5-5,5V

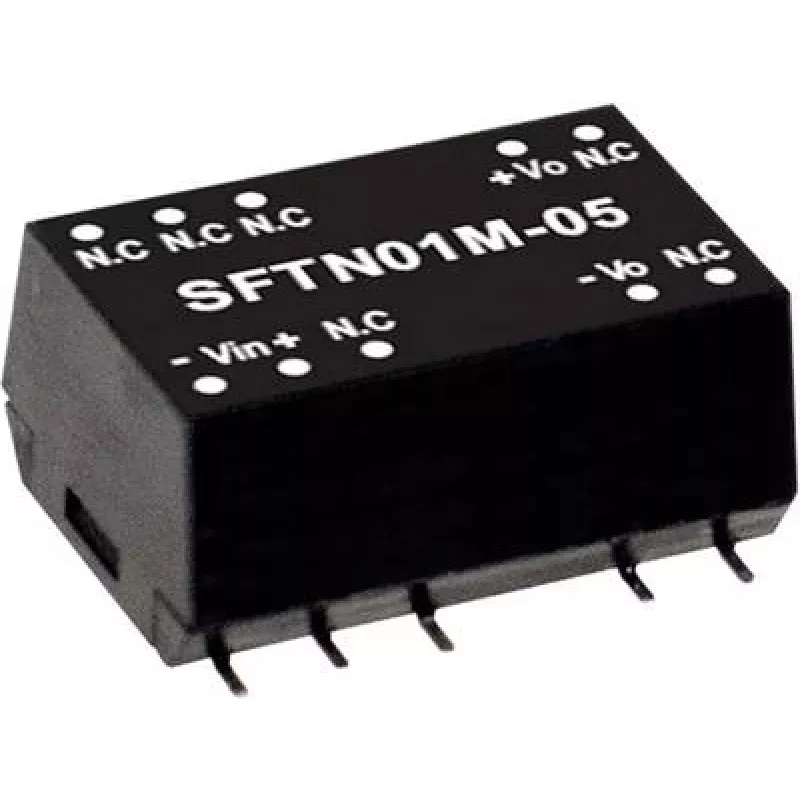

Der MEAN WELL SFTN01L-12 ist ein kompakter DC-DC-Wandler zur Leiterplattenmontage, der 4,5–5,5 VDC Eingangsspannung akzeptiert und eine einzelne 12 VDC Ausgangsspannung mit bis zu 0,084 A (1 W) liefert. Ausgelegt für Installationen unter beengten Platzverhältnissen, verwendet das Modul ein SMD-Gehäuse, bietet einsekündigen Kurzschlussschutz und erfüllt die RoHS-Anforderungen. Seine geringe Höhe (15,2 mm) macht ihn geeignet für eingebettete elektronische Designs und kleine Stromversorgungsanwendungen.

Vorteile

Der Adapter liefert eine geregelte 12 V Ausgangsspannung aus Niederspannungsquellen von 4,5–5,5 V und belegt dank seines SMD-Gehäuses minimale Leiterplattenfläche. Der integrierte einsekündige Kurzschlussschutz erhöht die Sicherheit bei transienten Fehlern. Die RoHS-Konformität gewährleistet die Kompatibilität mit bleifreien Fertigungsprozessen. Das flache Design (15,2 mm Höhe) erleichtert die Integration in kompakte Geräte.

Geeignet für (Aufgaben / Anwendungsfälle)

• Eingebettete Systeme und Einplatinencomputer, die eine 12 V Schiene aus einer 5 V Quelle benötigen
• Industrielle Steuerungsmodule mit begrenztem Platinenplatz
• Tragbare Geräte und batteriebetriebene Geräte mit Bedarf an geregelten 12 V
• Prototyping und kleine Hilfsstromkreise

Technische Daten

• Hersteller: MEAN WELL
• Modell (MPN): SFTN01L-12
• Eingangsspannung: 4,5–5,5 VDC
• Ausgang: 12 VDC, 0,084 A (1 W)
• Schutz: 1 Sekunde Kurzschlussschutz
• GehäVerwendung: SMD (Leiterplattenmontage)
• RoHS: Konform
• Tiefe: 15,2 mm
• EAN: 4021087041690

Anwendung

Montieren Sie den SFTN01L-12 auf der Leiterplatte gemäß dem vom Hersteller empfohlenen Footprint und Lötprofil für SMD-Komponenten. Legen Sie eine 4,5–5,5 V Gleichspannung an die vorgesehenen Eingangspads an und überprüfen Sie vor dem Einschalten die korrekte Polarität. Verbinden Sie den 12 V Ausgang mit der Last und stellen Sie sicher, dass der Laststrom 0,084 A nicht überschreitet. Im Falle eines Kurzschlusses bietet das Modul etwa eine Sekunde Schutz; beseitigen Sie den Fehler und lassen Sie das Modul wiederherstellen, bevor Sie die Spannung erneut anlegen.

Empfehlungen

Für einen zuverlässigen Betrieb sorgen Sie für ausreichende Kupferfläche auf der Leiterplatte zur Wärmeableitung und befolgen die Layout- und Löt-Empfehlungen von MEAN WELL. Halten Sie Ein- und Ausgangsleiterbahnen getrennt, um Rauschkopplung zu minimieren, und fügen Sie bei Bedarf Filter- oder Entkopplungskondensatoren am Ein- und Ausgang hinzu, wenn die Anwendung eine geringe Ausgangswelligkeit oder zusätzliche Transientenunterdrückung erfordert.
