Netzteil MEAN WELL RSD-60L-24 60W 24V Eingang 18-72V

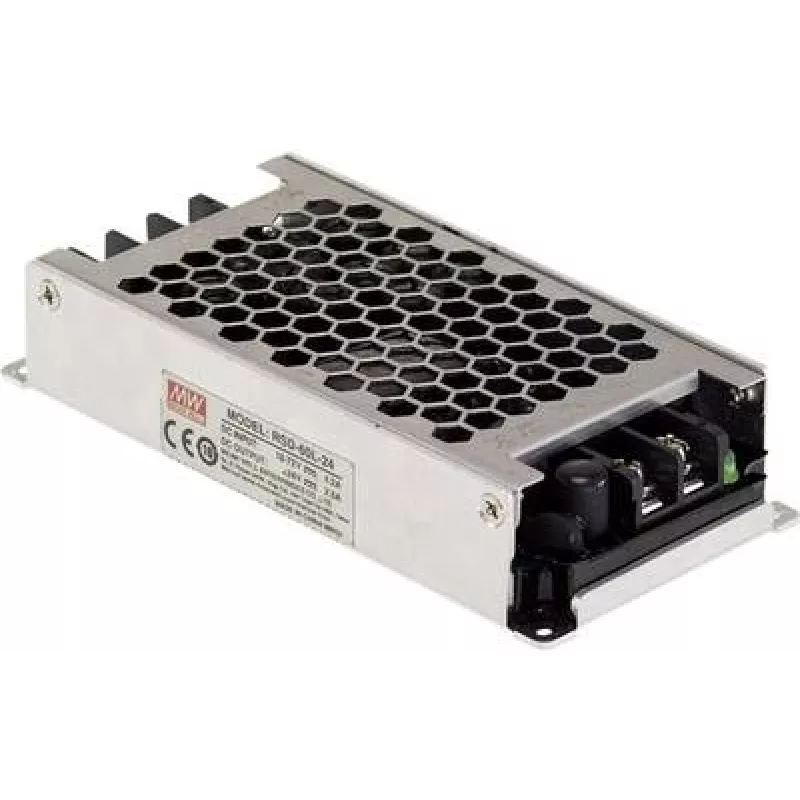

Der MEAN WELL RSD-60L-24 ist ein geschlossener 60W-DC-DC-Wandler, der für Eingangsspannungen von 18 bis 72 VDC ausgelegt ist und eine geregelte 24-VDC-Ausgangsspannung mit bis zu 2,5 A liefert. Das Gerät erfüllt die Bahnnorm EN50155, bietet eine Eingangs-Ausgangs-Isolation von 4000 VDC und ist RoHS-konform. Sein kompaktes Gehäuse misst etwa 60 mm (B) x 128 mm (T) x 25 mm (H) und eignet sich für beengte Einbauverhältnisse.

Vorteile

Der Wandler liefert aus einem weiten Eingangsbereich von 18–72 V eine stabile 24-V-Ausgangsspannung bei 2,5 A und unterstützt Systeme mit variierenden Versorgungsspannungen. Die EN50155-Konformität gewährleistet die Eignung für Bahn- und Transportanwendungen, während die 4000-VDC-Isolation die Sicherheit erhöht und nachgeschaltete Geräte schützt. Das kompakte geschlossene Design vereinfacht die Integration in Schaltschränke oder Fahrzeuginstallationen, und die RoHS-Konformität erfüllt die umweltrechtlichen Anforderungen.

Geeignet für

• Bordnetze von Bahnen und Nahverkehrssystemen
• Industrielle Schaltschränke und Automatisierungsausrüstung
• Telekommunikations- und Signalanlagen mit 24-V-Versorgung
• Batteriegestützte Systeme und Gleichspannungsverteilung mit weitem Eingangsbereich

Wichtige Spezifikationen

• Modell: MEAN WELL RSD-60L-24 (MPN: RSD-60L-24)
• Ausgang: 24 VDC, 2,5 A (60 W)
• Eingangsspannungsbereich: 18–72 VDC
• Isolation: 4000 VDC Eingang-Ausgang
• Normen: EN50155 (Bahn)
• Konformität: RoHS
• Abmessungen (B×T×H): 60 × 128 × 25 mm
• EAN: 4021087042055

Verwendung

Montieren Sie den geschlossenen Wandler an einem geeigneten Ort im Gerät oder Fahrzeug und verwenden Sie die empfohlene Befestigungsmethode für das Gehäuse. Schließen Sie den Gleichstromeingang (18–72 V) unter Beachtung der korrekten Polarität und etwaiger Fahrzeug-Erdungsanforderungen an die dafür vorgesehenen Eingangsklemmen an. Verbinden Sie den 24-V-Ausgang mit Ihrer Last und stellen Sie sicher, dass die Gesamtstromaufnahme 2,5 A nicht überschreitet. Vergewissern Sie sich vor Inbetriebnahme des Systems, dass die Isolations- und Schutzmaßnahmen vorhanden sind. Beachten Sie alle zusätzlichen Installationshinweise aus dem MEAN-WELL-Datenblatt bezüglich Belüftung und Temperaturbereichen.

Empfehlungen

Installieren Sie das Gerät mit ausreichender Belüftung und fern von Wärmequellen. Verwenden Sie geeignete Sicherungen an den Eingangs- und Ausgangsleitungen, überprüfen Sie die Polarität bei der Verdrahtung und konsultieren Sie das MEAN-WELL-Datenblatt für Derating-Kurven und EN50155-bezogene Installationshinweise, um einen zuverlässigen Betrieb in Bahnumgebungen sicherzustellen.
