Netzteil MEAN WELL NID100-15 100W 15V Eingang 20-53V

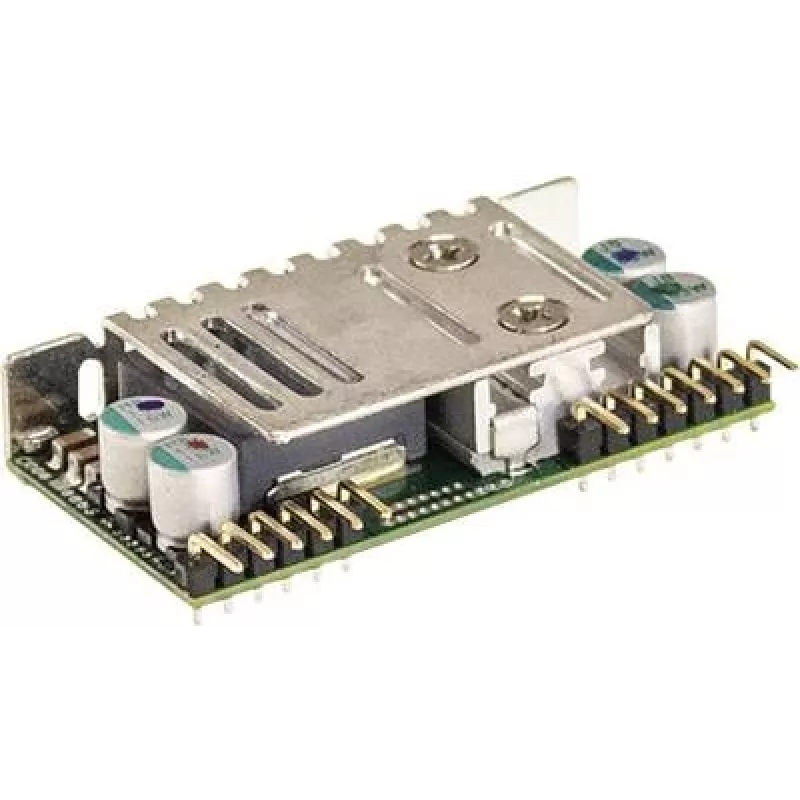

Der MEAN WELL NID100-15 ist ein nicht isolierter DC-DC-Open-Frame-Konverter für die Leiterplattenmontage, der einen weiten Eingangsbereich von 20–53 VDC akzeptiert und einen geregelten 15-VDC-Ausgang mit bis zu 6,5 A (100 W) liefert. Geliefert in einem SIP-Gehäuse mit Fern-Ein/Aus-Steuerung, ist das Modul kompakt (Tiefe 50,8 mm, Höhe 12 mm), leicht (35 g) und RoHS-konform, konzipiert für die Integration in Geräte, die eine stabile 15-V-Stromschiene benötigen.

Vorteile

Das Modul liefert eine konstante 15-V-Ausgangsspannung mit einer Strombelastbarkeit von bis zu 6,5 A in einem kompakten SIP-Formfaktor, der für die Leiterplattenmontage geeignet ist. Sein weiter Eingangsbereich von 20–53 V ermöglicht den Einsatz mit verschiedenen Batteriestacks und Zwischen-Gleichspannungsbussen. Die Fern-Ein/Aus-Funktion bietet eine bequeme Steuerung auf Systemebene, während die RoHS-Konformität die Einhaltung gängiger Umweltstandards gewährleistet.

Geeignet für

• Eingebettete Systeme und industrielle Steuerplatinen, die eine 15-V-Versorgung benötigen
• Telekommunikations- und Netzwerkgeräte mit Zwischen-Gleichspannungsbussen
• Batteriebetriebene Systeme oder Fahrzeuge, die 20–53-V-Quellen verwenden
• Kundenspezifische Elektronik, bei der ein kompakter SIP-DC-DC-Wandler erforderlich ist

Technische Daten

• Eingangsspannung: 20–53 VDC
• Ausgangsspannung: 15 VDC
• Maximaler Ausgangsstrom: 6,5 A
• Ausgangsleistung: 100 W
• GehäVerwendung: SIP, Open-Frame für Leiterplattenmontage
• Steuerung: Fern-Ein/Aus
• Abmessungen (Tiefe × Höhe): 50,8 mm × 12 mm
• Gewicht: 35 g
• Konformität: RoHS

Verwendung

Montieren Sie den Wandler auf der Leiterplatte gemäß der vom Hersteller empfohlenen Stellfläche und sorgen Sie für ausreichenden Abstand zur Wärmeableitung. Legen Sie eine Eingangsspannung im Bereich von 20–53 VDC an und verbinden Sie den 15-VDC-Ausgang unter Beachtung der Polarität mit der Last. Verwenden Sie den Fern-Ein/Aus-Pin, um den Ausgang je nach Systemanforderungen zu aktivieren oder zu deaktivieren. Stellen Sie sicher, dass die Last 6,5 A nicht überschreitet, und sorgen Sie bei Bedarf für eine geeignete Eingangs-/Ausgangsfilterung für Ihre Anwendung.

Empfehlungen

Sorgen Sie für ein ordnungsgemäßes Wärmemanagement, wenn Sie nahe der maximalen Ausgangsleistung von 100 W arbeiten – verwenden Sie Kupferflächen auf der Leiterplatte oder Kühlkörper gemäß den Empfehlungen von MEAN WELL und bestätigen Sie, dass Eingangsspannung und Verkabelung den Spezifikationen entsprechen, um einen zuverlässigen Betrieb zu gewährleisten.
