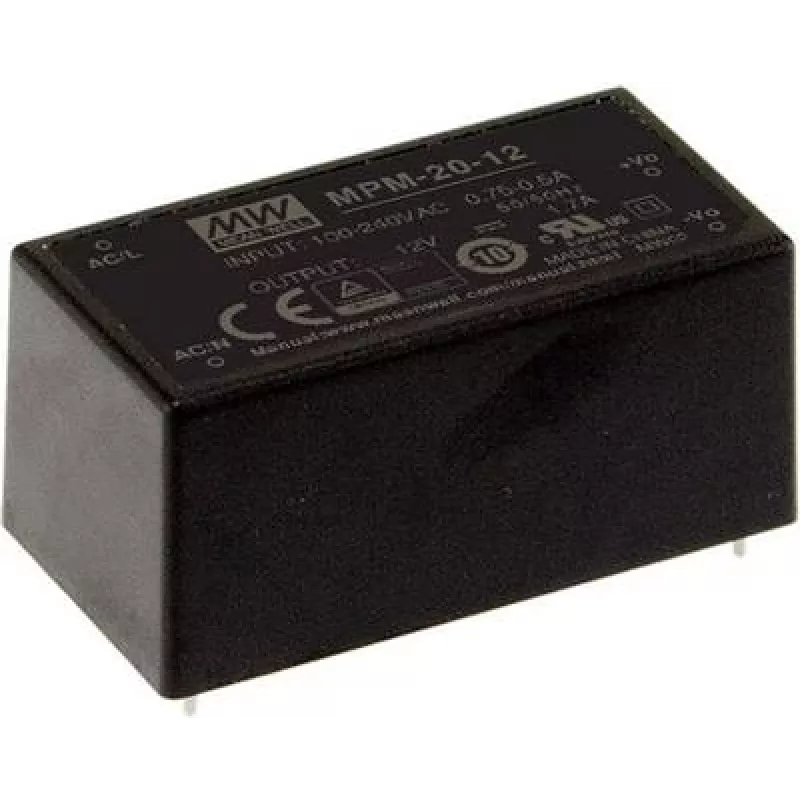

Netzteil MEAN WELL MPM-20-12 20W 12V 90-264V

Das MEAN WELL MPM-20-12 ist ein medizinisches AC-DC-Einzelausgang-Netzteil im gekapselten Format, das 12 V DC bei bis zu 1,8 A (20 W) liefert. Mit einem Universaleingang von 90–264 V AC und kompaktem PCB-Durchsteckformat ist dieses Netzteil für eine zuverlässige, platzsparende Integration in medizinischen und industriellen Geräten konzipiert. Es erfüllt die RoHS-Anforderungen und verfügt über eine verstärkte Isolierung (2 x MOPP), die für medizinische Anwendungen geeignet ist.

Vorteile

Das MPM-20-12 bietet einen stabilen 12-V-Ausgang mit Kurzschluss- und Überlastschutz in einem gekapselten Gehäuse, das die PCB-Montage vereinfacht. Sein breiter Eingangsbereich (90–264 V AC) ermöglicht den Einsatz in verschiedenen Netzumgebungen, während die geringen Abmessungen (Tiefe 52,4 mm, Höhe 24 mm) und das geringe Gewicht (50 g) die Integration in kompakte Designs erleichtern. Die verstärkte Isolierung (2 x MOPP) unterstützt die Sicherheitskonformität für Medizingeräte.

Geeignet für

• Stromversorgung von medizinischen Geräten mit geringem Stromverbrauch
• Eingebettete Systeme und Steuerplatinen auf PCB
• Industrielle Ausrüstung, die eine zuverlässige 12-V-Schiene benötigt
• Produkte, die eine verstärkte Isolierung für patientensichere Schaltkreise benötigen

Technische Daten

• Ausgangsspannung: 12 V DC
• Ausgangsstrom: 1,8 A (20 W)
• Eingangsspannung: 90–264 V AC
• Montage: PCB-Durchsteckmontage
• Sicherheitsisolierung: 2 x MOPP (medizinische verstärkte Isolierung)
• Abmessungen: Tiefe 52,4 mm, Höhe 24 mm
• Gewicht: 50 g
• Konformität: RoHS

Verwendung

Installieren Sie das Netzteil auf der Leiterplatte mit den dafür vorgesehenen Durchsteckstiften und sichern Sie es gegebenenfalls mechanisch. Schließen Sie den Wechselstromeingang (90–264 V AC) gemäß dem Schaltplan des Herstellers an und achten Sie auf die richtige Polarität des 12-V-DC-Ausgangs. Sorgen Sie für ausreichende Belüftung und halten Sie den Bereich frei von leitfähigen Verunreinigungen. Prüfen Sie die Ausgangsspannung unter Last, bevor Sie empfindliche Geräte anschließen.

Empfehlungen

Beachten Sie bei medizinischen Anwendungen die geltenden Normen und Sicherheitsanforderungen auf Geräteebene; halten Sie Kriech- und Luftstrecken auf der Leiterplatte ein und folgen Sie den Anwendungshinweisen von MEAN WELL zu Montage, Wärmemanagement und Schutzschaltungen, um einen langfristig zuverlässigen Betrieb zu gewährleisten.
