Netzteil Mean Well GSM25B24-P1J 25W 24V Eingang 80-264V

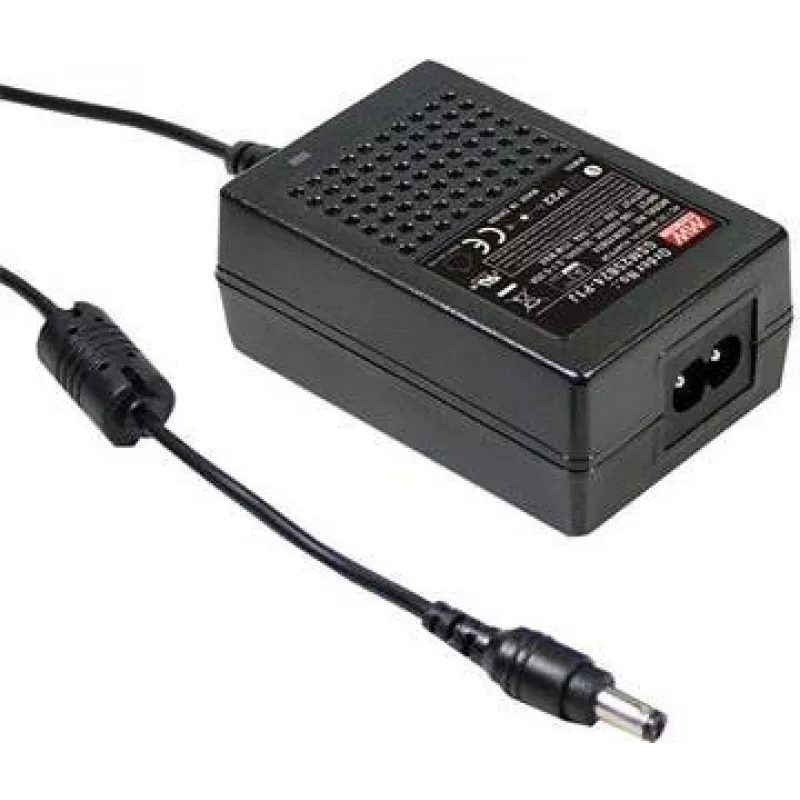

Das Mean Well GSM25B24-P1J ist ein medizinisches AC‑DC-Desktop-Netzteil, das 24 V DC bei 1,04 A (25 W) liefert. Es akzeptiert einen weiten Eingangsbereich von 80–264 V AC und verfügt über eine 2-polige IEC320‑C8-Eingangsbuchse. Der Ausgangsstecker ist ein P1J-Stimmgabelstecker mit einem Außendurchmesser von 5,5 mm, einem Innendurchmesser von 2,1 mm und einer Länge von 11 mm. Das Netzteil ist nach EN 60601 mit 2×MOPP-Isolierung zertifiziert und entspricht Schutzklasse II, geeignet für medizinische und professionelle Geräte, die eine kompakte, geregelte 24-V-Versorgung benötigen.

Vorteile

Das GSM25B24-P1J bietet eine kompakte 25-W-Stromversorgungslösung mit breiter Eingangsspannungskompatibilität (80–264 V), RoHS-Konformität und medizinischer Sicherheit durch Erfüllung der EN 60601 mit 2×MOPP-Isolierung. Sein standardisierter IEC320‑C8-Eingang und der gängige 5,5 × 2,1 mm P1J-Stecker vereinfachen Installation und Austausch in bestehenden Systemen. Das Schutzklasse-II-Design macht einen Schutzleiter überflüssig und reduziert die Verdrahtungskomplexität in regulierten Umgebungen.

Geeignet für

• Medizinische Desktop-Geräte und Diagnoseausrüstung, die EN 60601-Konformität erfordern
• Laborinstrumente und Tischelektronik, die eine geregelte 24-V-DC-Versorgung benötigen
• Ersatznetzteil für Geräte mit einem 5,5 × 2,1 mm P1J-Stimmgabelstecker

Technische Daten

• Hersteller: Mean Well
• Modell / MPN: GSM25B24-P1J
• Ausgang: 24 V DC, 1,04 A (25 W)
• Eingang: 80–264 V AC
• Eingangsstecker: 2-polig IEC320‑C8
• Ausgangsstecker: P1J-Stimmgabelstecker, AD 5,5 mm, ID 2,1 mm, Länge 11 mm
• Sicherheit: EN 60601 zertifiziert, 2×MOPP-Isolierung, Schutzklasse II
• RoHS: konform
• Abmessungen (Herstellerangaben): 54 × 79 × 33 mm
• EAN: 4021087101462

Verwendung

Schließen Sie das Netzteil mit einem kompatiblen IEC320‑C8-Netzkabel an die Netzspannung an. Stecken Sie den P1J-Stimmgabelstecker in die 5,5 × 2,1 mm DC-Eingangsbuchse des Geräts und achten Sie auf korrekte Polarität und festen Sitz. Stellen Sie sicher, dass das Gerät 24 V DC benötigt und die Stromaufnahme 1,04 A nicht überschreitet. Nach dem Anschluss schalten Sie die Netzversorgung ein; das Netzteil liefert eine geregelte 24-V-Ausgangsspannung zur Versorgung des Zielgeräts.

Empfehlungen

Verwenden Sie es nur mit Geräten, die für 24 V DC spezifiziert sind und den Nennstrom von 1,04 A einhalten. Befolgen Sie bei medizinischen Anwendungen die geltenden Installations- und Erdungspraktiken und konsultieren Sie die Gerätedokumentation, um die Kompatibilität mit den EN 60601-Anforderungen zu bestätigen. Vermeiden Sie Kontakt mit Flüssigkeiten, übermäßiger Hitze und mechanischer Beanspruchung; sorgen Sie für ausreichende Belüftung um das Netzteil während des Betriebs.
