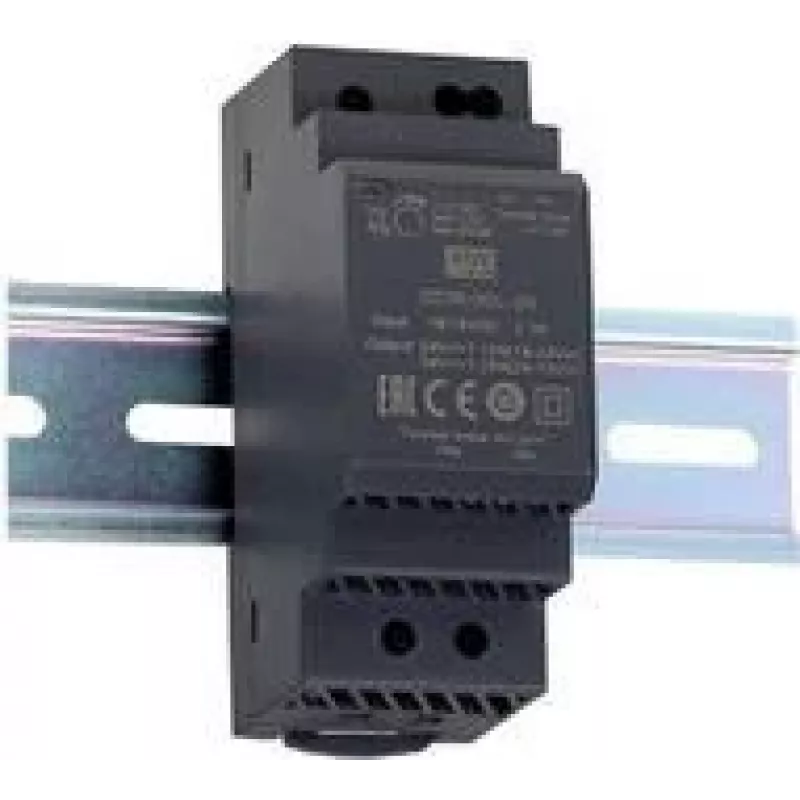

Netzteil MEAN WELL DDR-30G-5 30W 5V 6A RoHS

Der MEAN WELL DDR-30G-5 ist ein ultraflacher DC-DC-Wandler für DIN-Schiene, der für die industrielle Nutzung konzipiert wurde. Er akzeptiert einen weiten Eingangsbereich von 9–36 VDC und liefert einen einzigen geregelten 5-VDC-Ausgang mit bis zu 6 A (insgesamt 30 W). RoHS-konform und für schmale Schaltschränke gebaut, misst das Gerät 35 mm (B) × 54,5 mm (T) × 90 mm (H) und bietet eine kompakte, stabile Stromquelle für Geräte, die eine 5-V-Versorgung benötigen.

Vorteile

Der DDR-30G-5 bietet einen kompakten Formfaktor für platzbeschränkte DIN-Schienen-Installationen, eine hohe Eingangsspannungstoleranz für den Einsatz mit verschiedenen Fahrzeug- oder batteriegestützten Systemen und einen geregelten 5-V-Ausgang, der bis zu 6 A liefern kann. Die Konformität mit den RoHS-Standards gewährleistet reduzierte Schadstoffe, und das industrielle Design unterstützt eine gleichbleibende Leistung in Steuerungs- und Automatisierungsumgebungen.

Geeignet für

• Eingebettete Steuerungen und Einplatinencomputer, die 5 V benötigen
• Industrielle Schaltschränke und Automatisierungssysteme mit begrenztem Montageplatz
• Batteriegestützte Systeme und Fahrzeuge mit Eingangsbereichen von 9–36 V
• Peripheriegeräte wie Sensoren, Relais und kleinere Aktoren

Wichtige Spezifikationen

• Hersteller: MEAN WELL
• Modell (MPN): DDR-30G-5
• Eingangsspannung: 9–36 VDC
• Ausgangsspannung: 5 VDC
• Ausgangsstrom: 6 A
• Ausgangsleistung: 30 W
• Abmessungen (B × T × H): 35 mm × 54,5 mm × 90 mm
• Zertifizierungen: RoHS
• Montage: DIN-Schiene

Verwendung

Montieren Sie den DDR-30G-5 auf einer Standard-DIN-Schiene im Inneren des Schaltschranks und stellen Sie sichere elektrische Verbindungen zu den Eingangs- und Ausgangsklemmen gemäß den Polaritätskennzeichnungen des Herstellers her. Legen Sie eine geeignete 9–36-VDC-Versorgung an die Eingangsklemmen an; messen Sie den Ausgang, um eine geregelte 5 V zu bestätigen, bevor Sie empfindliche Lasten anschließen. Sorgen Sie für ausreichende Belüftung und platzieren Sie das Gerät nicht in der Nähe von Wärmequellen. Halten Sie bei der Installation alle örtlichen Verdrahtungsvorschriften und Sicherheitsverfahren ein.

Empfehlungen

Verwenden Sie für einen zuverlässigen Betrieb eine ordnungsgemäß dimensionierte Sicherung oder einen Leitungsschutzschalter auf der Eingangsseite, stellen Sie sicher, dass die Gesamtlast 6 A nicht überschreitet, und halten Sie die Umgebungstemperatur innerhalb des von MEAN WELL angegebenen Betriebsbereichs. Wenn das Gerät in elektrisch gestörten Umgebungen eingesetzt wird, ergänzen Sie es bei Bedarf um geeignete Filterung oder Überspannungsschutz.
