Mittelspannungskabel InLine 95405 Rot Schwarz 1500V 1m

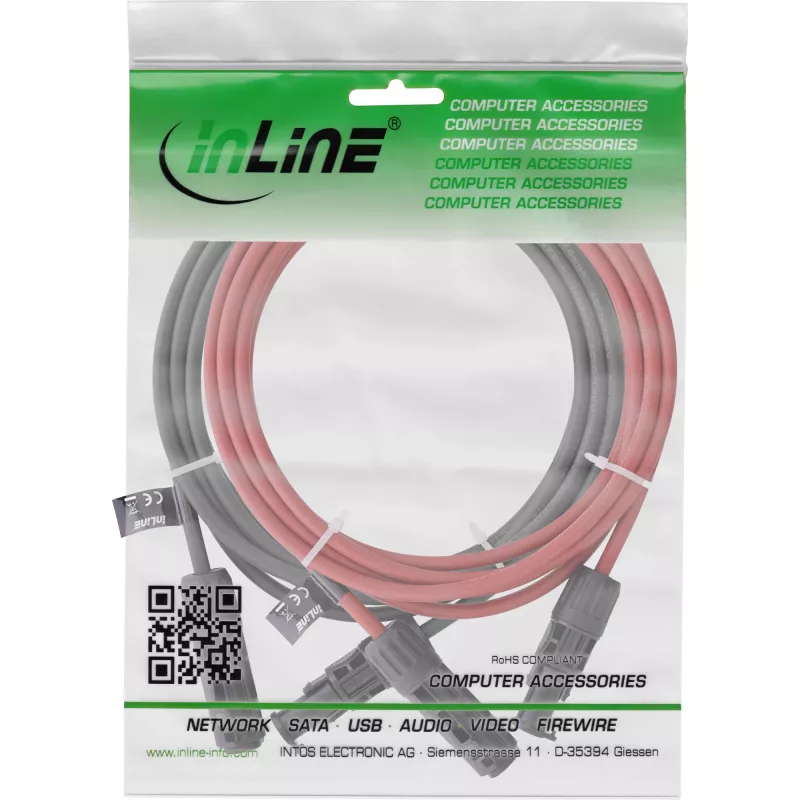

Das InLine 95405 Solarkabel H1Z2Z2-K, 4 mm², geliefert als Paar mit Solarsteckern (rot und schwarz), ist für die Verkabelung von Photovoltaikanlagen und für zuverlässige Mittelspannungsverbindungen bis 1500 V konzipiert. Mit einem Leiterquerschnitt von 4 mm², einer Isolationsdicke von 0,7 mm und einem Gesamtdurchmesser von ca. 5,5 mm bietet das Kabel eine robuste Konstruktion und langfristige elektrische Leistung für PV-Installationen und damit verbundene Energieübertragungsaufgaben.

Vorteile

Das Kabel kombiniert ein standardisiertes H1Z2Z2-K-Solarkabeldesign mit InLine-Verarbeitungsqualität für Langlebigkeit und sicheren Betrieb. Es wird als passendes rotes/schwarzes Paar mit vorinstallierten Solarsteckern für eine einfache Polaritätserkennung und schnelle, sichere Verbindungen geliefert. Die Nennspannung von 1500 V und die geeignete Isolationsdicke unterstützen den Einsatz in modernen Photovoltaikanlagen, während der Leiterquerschnitt von 4 mm² Strombelastbarkeit und Flexibilität ausbalanciert.

Geeignet für

• Verkabelung von Photovoltaik-(PV)-Modulen und Stringverbindungen
• Mittelspannungs-Gleichstromverbindungen innerhalb von Solaranlagen (bis 1500 V)
• Kurze Leitungswege und Verbindungen, bei denen eine Kabellänge von 1 m erforderlich ist

Technische Daten

• Modell: InLine 95405 (H1Z2Z2-K)
• Leiterquerschnitt: 4 mm²
• Nennspannung: 1500 V DC
• Länge: 1 m
• Isolationsdicke: 0,7 mm
• Außendurchmesser: ca. 5,5 mm
• Farben: Rot und Schwarz (Paar mit Solarsteckern)
• Gewicht: 0,301 kg

Anwendung

Überprüfen Sie den erforderlichen Leiterquerschnitt und die Kabellänge für Ihre Installation basierend auf dem Systemstrom und der Leitungslänge. Schließen Sie die roten und schwarzen Kabelenden unter Beachtung der korrekten Polarität an die Plus- und Minuspolklemmen der PV-Module oder Generatoranschlusskästen an. Verwenden Sie die mitgelieferten Solarstecker, um sichere und witterungsbeständige Verbindungen herzustellen. Verlegen Sie das Kabel gemäß den örtlichen Elektrovorschriften und sichern Sie es, um mechanische Belastung oder Abrieb zu vermeiden. Berechnen Sie bei Installationen mit längeren Leitungen oder höheren Strömen den Spannungsabfall und wählen Sie entsprechend einen geeigneteren Querschnitt.

Empfehlungen

Wählen Sie den Leitungsquerschnitt entsprechend der Stromstärke und Kabellänge; ziehen Sie im Zweifelsfall einen qualifizierten Solartechniker hinzu, um die korrekte Dimensionierung und Installation zu bestätigen.
