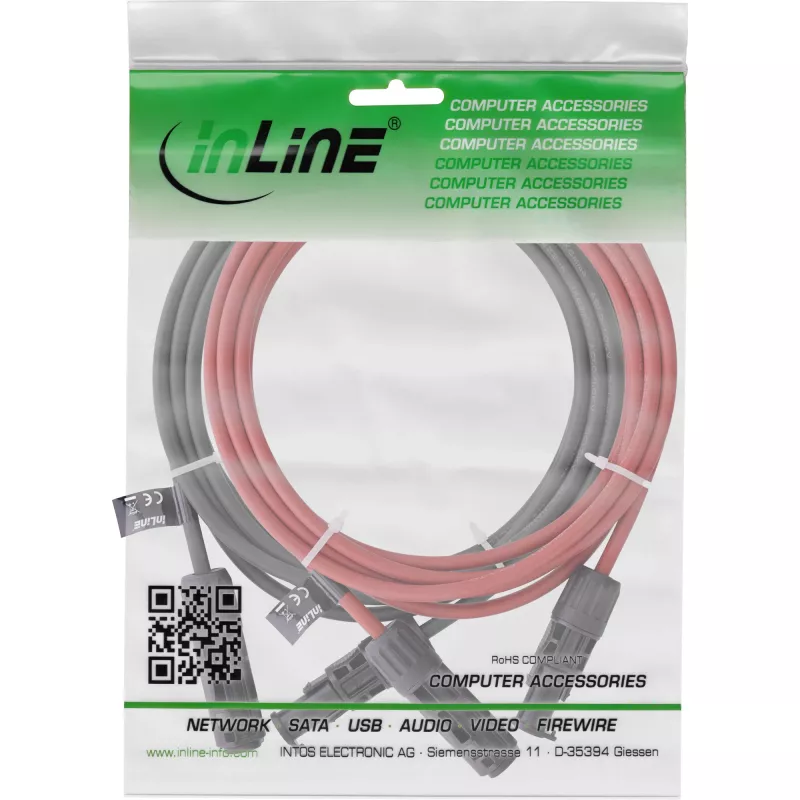

Mittelspannungskabel InLine 95607 Rot Schwarz 1500V 7.5m

Das InLine H1Z2Z2-K Solarkabel 6 mm² mit vormontierten Solarsteckern (Paar: rot und schwarz) ist für die Verkabelung von Photovoltaikanlagen und für Mittelspannungs-Gleichstromanwendungen bis 1500 V entwickelt. Das Kabel kombiniert einen verzinnten Kupferleiter, eine vernetzte Polyolefin (XLPO) halogenfreie Isolierung und einen robusten Außenmantel, um eine langfristige, wetter- und UV-beständige Leistung in PV-Installationen zu gewährleisten. Das Produkt wird als 7,5 m Kabelpaar geliefert und eignet sich dort, wo eine zuverlässige Gleichstromübertragung und sichere steckverbindungsfähige Anschlüsse erforderlich sind.

Vorteile

Das Kabel unterstützt eine Nennwechselspannung von 1,0/1,0 kV und eine Gleichstrom-Betriebsspannung von 1,5 kV gemäß EN 50618 und bietet einen hohen Sicherheitsspielraum für Photovoltaikanlagen. Sein verzinntes, feindrähtiges 6 mm² Leiter und die XLPO-Isolierung bieten einen niedrigen Gleichstromwiderstand, Flammwidrigkeit (EN 60332-1-2) sowie raucharmes, halogenfreies Verhalten. Die Konstruktion ist ozon-, wetter- und UV-beständig und das Kabel wurde nach relevanten Normen auf Spannung und Strombelastbarkeit geprüft.

Geeignet für

• Verkabelung von Photovoltaik (PV)-Modulen und -Arrays
• Steckverbindungsfähige Gleichstromleitungen zwischen Wechselrichtern, Generatoranschlusskästen und Modulen
• Mittelspannungs-Gleichstrominstallationen bis 1500 V
• Außen- und Dach-PV-Anwendungen, die UV- und Witterungsbeständigkeit erfordern

Wichtige Spezifikationen

• Leiterquerschnitt: 6 mm², feindrähtig
• Leitermaterial: verzinntes Kupfer
• Nenn-/Betriebsspannung: 1,0/1,0 kV AC; 1,5 kV DC (EN 50618)
• Länge: 7,5 m (Paar: rot und schwarz)
• Außendurchmesser: ca. 6,3 mm
• Isolierwanddicke: nominal 0,7 mm; Mantel nominal 0,8 mm
• Gleichstrom-Leitungswiderstand: 3,3 Ω/km
• Spannungsprüfung am Kabel: AC 6,5 kV, DC 15 kV
• Temperaturbereich: -40 °C bis +90 °C
• Minimaler Biegeradius: 26 mm
• Normen: EN 50618, EN 60811, EN 60332-1-2 (LSOH)

Anwendung

Installieren Sie das Kabel unter Beachtung der örtlichen Elektrovorschriften und der Anweisungen des PV-Systemplaners. Wählen Sie den erforderlichen Leiterquerschnitt und bestätigen Sie die Kabellänge für Spannungsabfall und Strombelastbarkeit; konsultieren Sie im Zweifelsfall einen qualifizierten Solartechniker. Verlegen und sichern Sie das Kabel so, dass übermäßige mechanische Beanspruchung vermieden wird; beachten Sie den minimalen Biegeradius von 26 mm. Schließen Sie die vormontierten Solarstecker an den Modul- und Systemenden entsprechend der Steckerpolarität an (rot = positiv, schwarz = negativ) und führen Sie Isolations- und Durchgangsprüfungen durch, bevor Sie das System unter Spannung setzen.

Empfehlungen

Stellen Sie sicher, dass der gewählte 6 mm² Querschnitt die spezifischen Strom- und Entfernungsanforderungen Ihrer Installation erfüllt. Berechnen Sie bei langen Leitungen oder Stromkreisen mit hohem Strom den Spannungsabfall und wählen Sie gegebenenfalls einen größeren Querschnitt. Verwenden Sie nur passende, zertifizierte Solarstecker und befolgen Sie EN 50618 und örtliche Verdrahtungsvorschriften bei der Installation.
