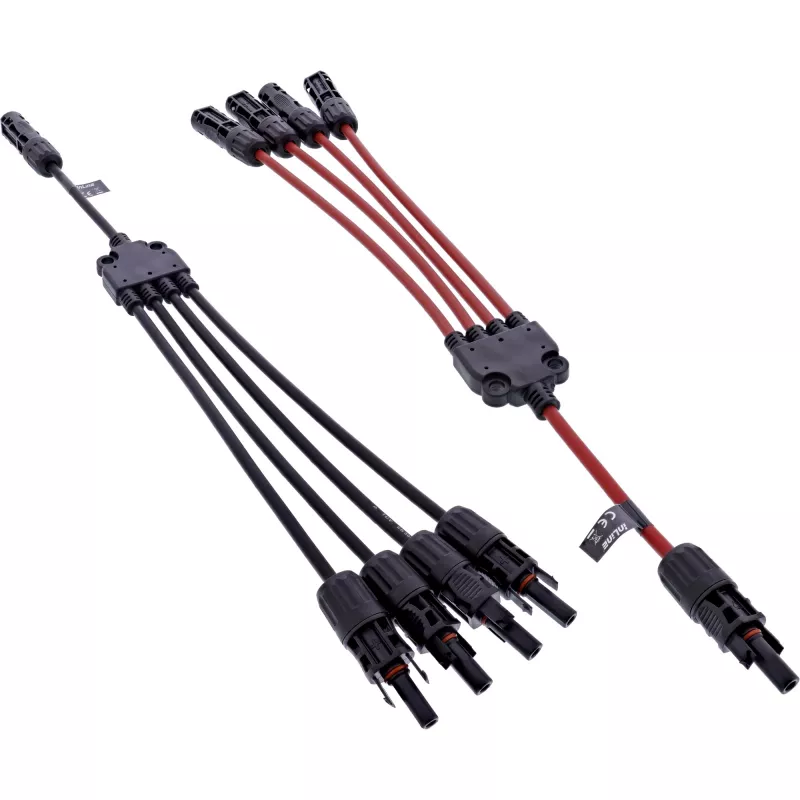

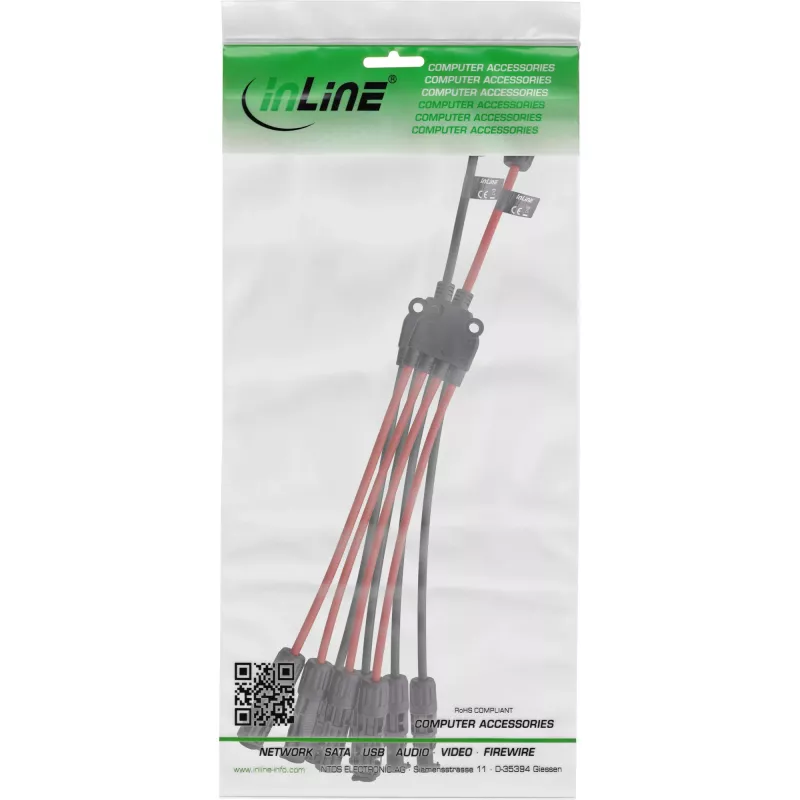

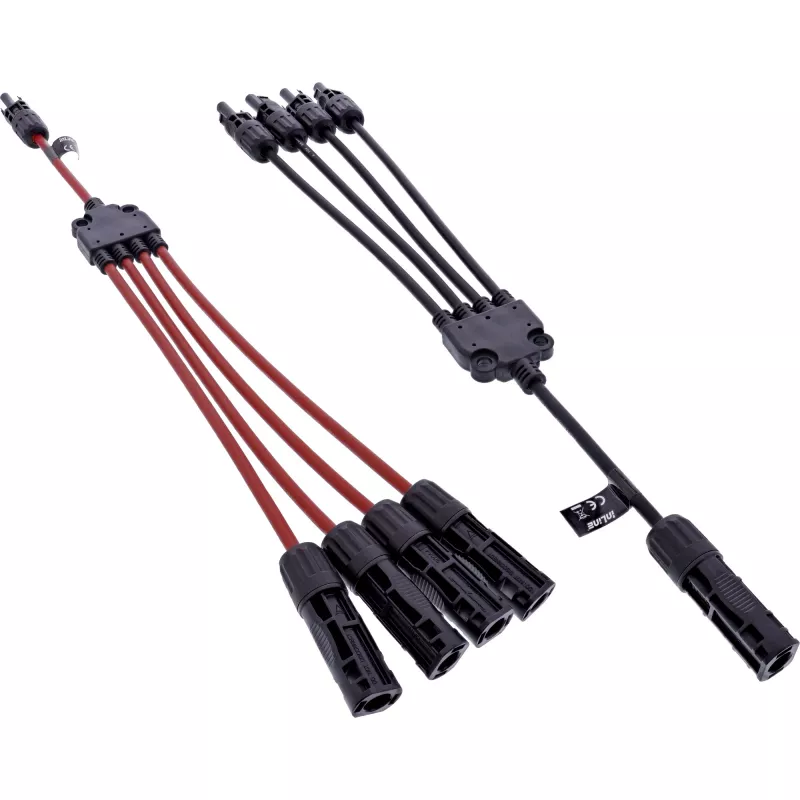

InLine 95040 Niederspannungs-/Mittelspannungs-/Hochspannungskabel Kabelset

Das InLine 95040 Kabelset ist ein hochwertiger Solarkabel-Y-Verteiler, der zur Verteilung von Kabelwegen auf entsprechende Solarmodule entwickelt wurde. Es hat einen Leiterquerschnitt von 4 mm², unterstützt DC-Eingangsspannungen bis 1500 V und Nennströme bis 30 A und wird mit Stecker- und Buchsenanschlüssen geliefert. Das Set enthält ein 0,42 m langes Kabel mit einem Außendurchmesser von 5,5 mm, geeignet für den Einsatz in Photovoltaik-Panel-Installationen und zugehörigen DC-Verbindungen.

Vorteile

Das InLine 95040 kombiniert eine kompakte 0,42 m Kabellänge mit einem 4 mm² Leiter für zuverlässige Stromübertragung bis 30 A und eine Nennspannung bis 1500 V. Seine Stecker- und Buchsenanschlüsse ermöglichen unkomplizierte DC-Verbindungen zwischen Panels und Systemkomponenten. Das Produkt ist für Solaranlagen im Außenbereich vorgesehen und entspricht den üblichen elektrischen Parametern moderner PV-Systeme.

Geeignet für (Aufgaben / Anwendungsfälle)

Wichtige Spezifikationen

Verwendung

Stellen Sie sicher, dass das System vor dem Anschließen des InLine 95040 Kabelsets spannungsfrei ist. Stecken Sie die Stecker- und Buchsenanschlüsse in die entsprechenden Panel- oder Geräteanschlüsse, bis sie einrasten oder einrasten, und achten Sie auf die richtige Polarität. Verlegen Sie das Kabel so, dass scharfe Biegungen und mechanische Beanspruchung vermieden werden; befestigen Sie es mit geeigneten Klemmen oder Kabelbindern. Überprüfen Sie nach der Installation die Verbindungen und die Durchgängigkeit und führen Sie gegebenenfalls Isolations- und Polaritätsprüfungen durch, bevor Sie den Stromkreis in Betrieb nehmen.

Empfehlungen

Verwenden Sie das Kabelset nur innerhalb der angegebenen Spannungs- (bis 1500 V DC) und Stromgrenzen (30 A). Schützen Sie bei Außeninstallationen die Anschlüsse vor längerer Feuchtigkeitseinwirkung und mechanischer Beschädigung; beachten Sie die geltenden örtlichen Elektrovorschriften und bewährte Praktiken für PV-Installationen.
