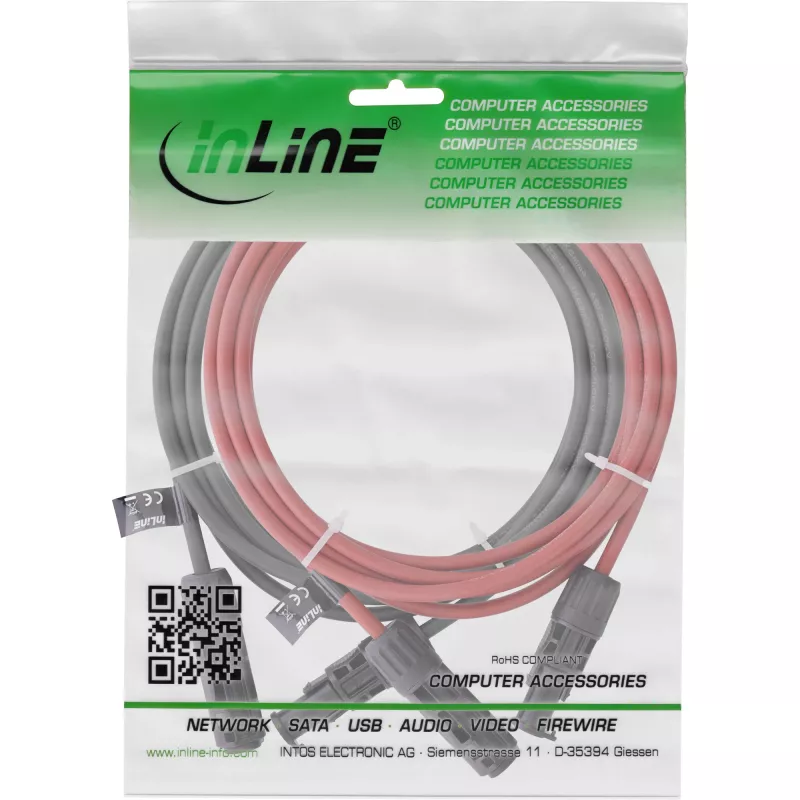

Mittelspannungskabel InLine 95410 1500V 10m Rot Schwarz

Das InLine 95410 Solarkabel H1Z2Z2-K 4 mm² mit integrierten Solarsteckern (Set aus zwei: rot und schwarz) ist für die Verkabelung von Photovoltaikanlagen und zur zuverlässigen Mittelspannungsübertragung bis 1500 V ausgelegt. Das 10 m lange Kabel kombiniert eine robuste Isolierung und eine langlebige Leiterkonstruktion, um eine sichere Energieübertragung und eine lange Lebensdauer zu gewährleisten. Hinweis zum Leitungsquerschnitt: Der erforderliche Leiterquerschnitt hängt von Stromstärke und Kabellänge ab; konsultieren Sie im Zweifelsfall einen Solartechniker.

Vorteile

Das Kabel bietet eine langlebige Isolierung mit 0,7 mm Wandstärke, eine stabile Leiterleistung und einen kompakten Gesamtdurchmesser von 5,5 mm, wodurch es sich für Standard-PV-Installationen eignet. Integrierte Solarstecker vereinfachen die Verbindungen und reduzieren die Installationszeit, während die Farbcodierung in Rot und Schwarz die korrekte Polaritätserkennung unterstützt. Ausgelegt für den Dauerbetrieb bei Spannungen bis 1500 V, unterstützt das Kabel eine effiziente Stromübertragung für Photovoltaikanlagen auf Dächern und Freiflächen.

Geeignet für

• Verkabelung von Photovoltaik (PV)-Modulen und -Arrays
• DC-Verbindungen in Solarstromanlagen bis 1500 V
• Verbindungen, die einen Leiterquerschnitt von 4 mm² über kurze bis mittlere Entfernungen erfordern
• Installationen, bei denen farbcodierte rote und schwarze Kabel das Polaritätsmanagement vereinfachen

Wichtige Spezifikationen

• Modell: InLine 95410
• Kabeltyp: H1Z2Z2-K Solarkabel mit integrierten Solarsteckern (Set aus zwei)
• Leiterquerschnitt: 4 mm²
• Maximale Betriebsspannung: 1500 V
• Länge: 10 m
• Isolierungsdicke: 0,7 mm
• Durchmesser: 5,5 mm; Breite: 22 mm
• Farbe: Rot und Schwarz

Verwendung

Verlegen Sie das 10 m lange Kabel zwischen PV-Modulen, Generatoranschlusskästen oder Wechselrichtern gemäß den geltenden elektrischen Vorschriften und dem Systemdesign. Stellen Sie sicher, dass die Steckverbinder vollständig eingerastet sind und die Polarität korrekt ist, indem Sie die rote (Plus) und schwarze (Minus) Leitung verwenden. Befestigen Sie das Kabel mit geeigneten Clips oder Halterungen und vermeiden Sie scharfe Biegungen und mechanische Belastungen. Beachten Sie die Herstelleranweisungen für das Stecken und das Anzugsdrehmoment, sofern zutreffend.

Empfehlungen

Wählen Sie den geeigneten Leiterquerschnitt basierend auf dem berechneten Strom und der Leitungslänge; wenden Sie sich in unsicheren Fällen an einen qualifizierten Solartechniker. Überprüfen Sie Isolierung und Anschlüsse regelmäßig und schützen Sie das Kabel vor dauerhafter mechanischer Abnutzung und chemischen Einflüssen, um die langfristige Leistung zu erhalten.
