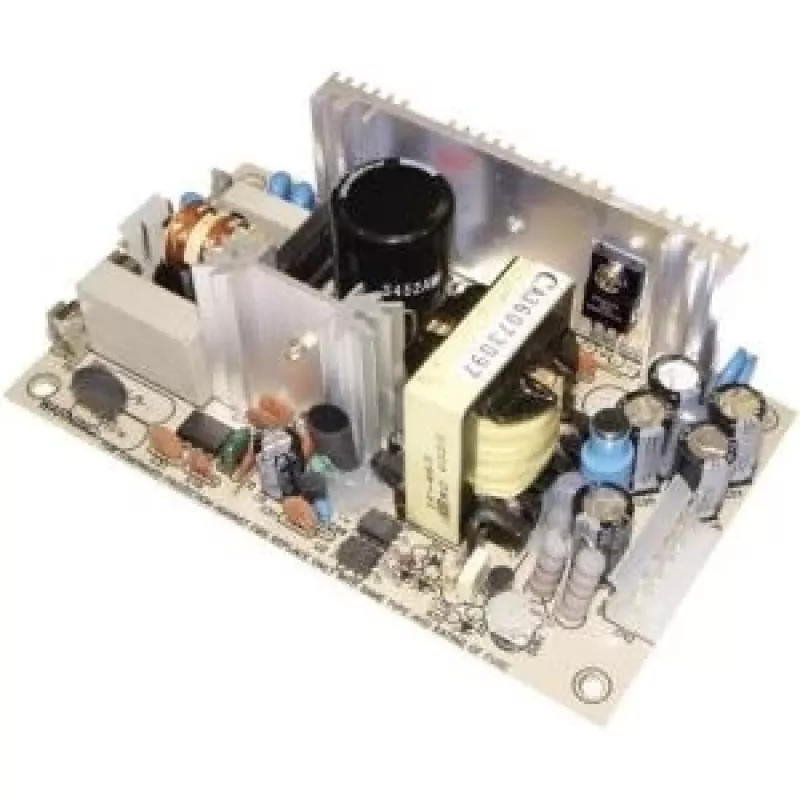

MEAN WELL PT-65A 65W Dreifach-Ausgang Open-Frame-Netzteil

Industrie- und Embedded-Systeme benötigen oft eine kompakte, zuverlässige Stromversorgung, die mehrere DC-Spannungen ohne zusätzlichen Platzbedarf oder Geräuschentwicklung liefert. Das MEAN WELL PT-65A erfüllt diese Anforderung mit einem 65-Watt-Open-Frame-Schaltnetzteil, das +5V-, +12V- und -12V-Ausgänge aus einem universellen AC-Eingang bietet. Die freie Luftkonvektionskühlung eliminiert Lüftergeräusche und bewegliche Teile, was es ideal für Kassenterminals, kleine Maschinen und Kommunikationsgeräte macht.

Für wen ist es geeignet

Dieses Netzteil ist für Systemintegratoren, OEMs und Servicetechniker konzipiert, die eine zuverlässige Multi-Output-Stromversorgung in platzbeschränkten Umgebungen benötigen. Es eignet sich für Anwendungen wie industrielle Steuerungsplatinen, Testinstrumente und ältere Computerperipheriegeräte, die noch auf negativen Spannungsschienen basieren.

Hauptmerkmale

• Dreifach-Ausgang: +5V (8A), +12V (3A), -12V (0,5A) für gemischte Logik- und Analogschaltungen
• Weiter Eingangsbereich 85–264VAC oder 120–370VDC, weltweit ohne Schalter einsetzbar
• Open-Frame-Design mit freier Luftkonvektionskühlung – geräuschlos und wartungsfrei
• Vollständiger Schutz: Überlast, Überspannung auf Kanal 1 und Kurzschluss mit automatischer Wiederherstellung
• Erfüllt UL60950-1 und TUV EN60950-1 Sicherheitsstandards, EN55022 Klasse B EMV
• Kompakte Grundfläche und niedriges Profil für einfache Integration in enge Gehäuse

Spezifikationen

• Gesamtausgangsleistung: 65W
• Ausgang 1: +5V DC, 0–8A
• Ausgang 2: +12V DC, 0–3A
• Ausgang 3: -12V DC, 0–0,5A
• Welligkeit & Rauschen: max. 120mVp-p
• Wirkungsgrad: 78%
• Betriebstemperatur: -10 bis +60°C
• Schutzfunktionen: Überlast 105–150%, Überspannung 5,75–6,75V auf Kanal 1, Kurzschluss Hiccup-Modus
• Sicherheit: UL60950-1, TUV EN60950-1
• EMV: EN55022 Klasse B, EN61000-3-2,3, EN61000-4-2,3,4,5,6,8,11

Tipps

Montieren Sie das PT-65A mit mindestens 10 mm Abstand um die Lüftungsöffnungen, um eine ordnungsgemäße Konvektionskühlung zu gewährleisten. Für Anwendungen mit hohem Einschaltstrom sollte ein externer NTC-Thermistor in Betracht gezogen werden. Stellen Sie stets sicher, dass die gesamte kombinierte Last 65W nicht überschreitet, und reduzieren Sie die Ausgangsleistung um 2,5% pro Grad über 50°C Umgebungstemperatur.
