Loopback-Adapter RS-232/422/485 DeLOCK 66826

Der DeLOCK Loopback-Adapter RS-232/422/485 (Modell 66826) ist ein kompaktes DB9-Stecker-Werkzeug zum Testen und zur Fehlerbehebung serieller Kommunikationsleitungen. Konzipiert für den Einsatz mit RS-232-, RS-422- und RS-485-Schnittstellen, ermöglicht er Loopback-Tests zur Überprüfung der Signalführung und grundlegenden Datenintegrität bei Wartung und Diagnose.

Vorteile

Der Adapter ist kompakt und leicht mit einem robusten metallfarbenen Gehäuse und bietet eine einfache Plug-and-Play-Lösung für Loopback-Tests. Sein DB9-Stecker passt in serielle Standardanschlüsse und ermöglicht eine schnelle Überprüfung der Sende-/Empfangsverkabelung ohne zusätzliche Verkabelung oder aufwendigen Aufbau.

Geeignet für

• Testen von RS-232-Seriellanschlüssen an Computern und Industriegeräten
• Diagnose von RS-422-Kommunikationsleitungen und differentiellen Schnittstellen
• Überprüfung von RS-485-Netzwerken und Halb-/Vollduplex-Verbindungen
• Fehlersuche vor Ort durch Techniker und Ingenieure

Wichtige Spezifikationen

• Anschluss: DB9-Stecker
• Unterstützte Schnittstellen: RS-232, RS-422, RS-485
• Abmessungen (B×T×H): 12,6 × 31 × 11,8 mm
• Farbe: Silber
• Marke: DELOCK, MPN: 66826, EAN: 4043619668267

Verwendung

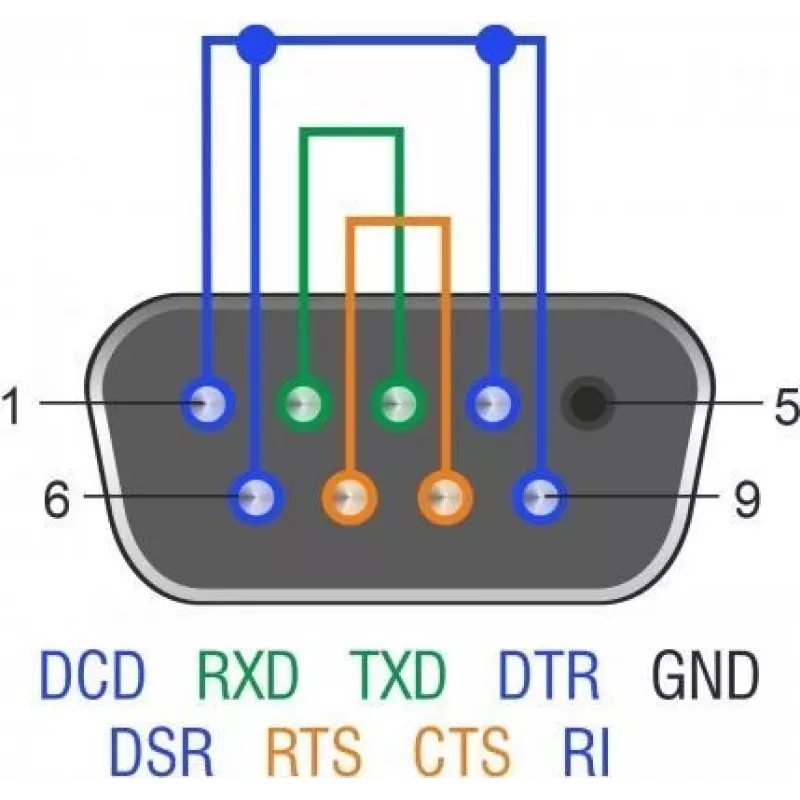

Stecken Sie den DB9-Stecker in den seriellen Anschluss, um einen Loopback-Test durchzuführen. Verwenden Sie geeignete Terminalsoftware oder Testgeräte, um Daten zu senden und die empfangenen Signale zu beobachten; der Adapter leitet die Sendeleitungen zurück zu den Empfangsleitungen für eine grundlegende Durchgangs- und Signalprüfung. Entfernen Sie den Adapter nach Abschluss der Tests.

Empfehlungen

Verwenden Sie diesen Loopback-Adapter nur für Funktionsprüfungen und grundlegende Diagnosen; er ersetzt keine Protokollanalysatoren für eine detaillierte Verkehrsanalyse. Stellen Sie sicher, dass das zu testende Gerät eingeschaltet und auf denselben Schnittstellenstandard (RS-232, RS-422 oder RS-485) konfiguriert ist, bevor Sie es anschließen.
