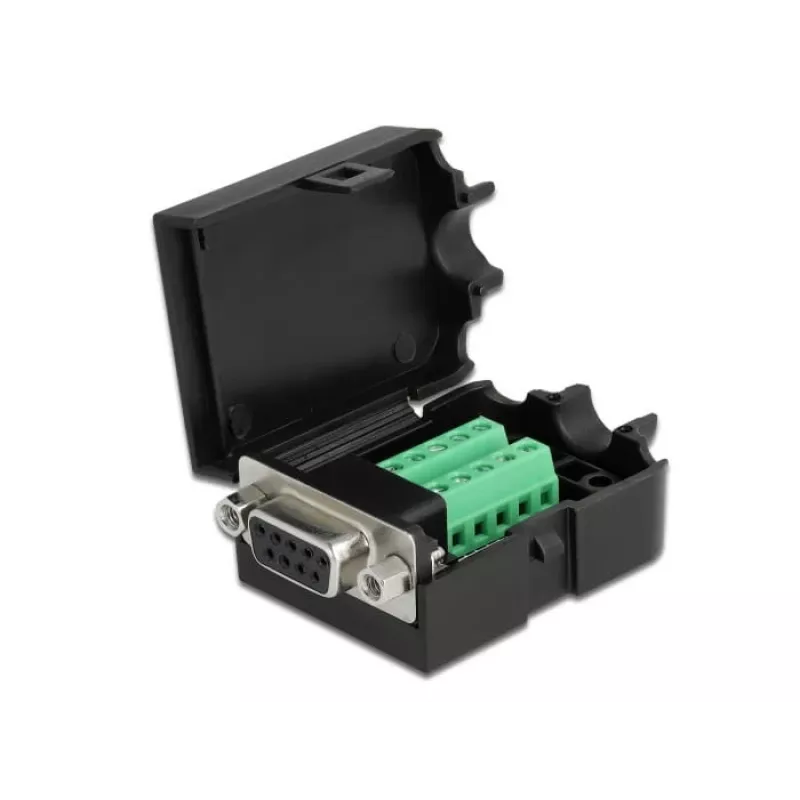

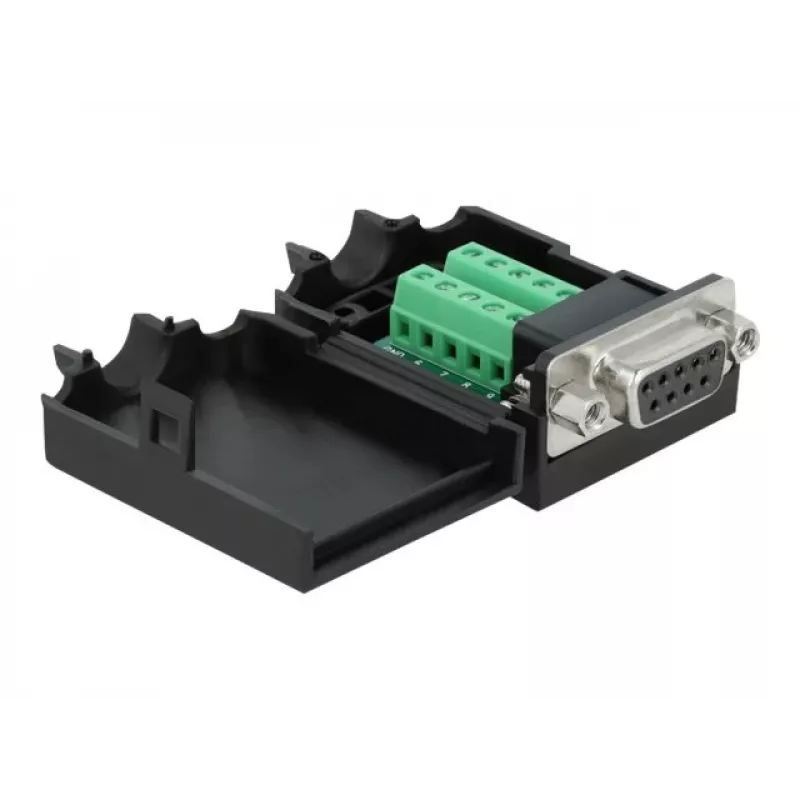

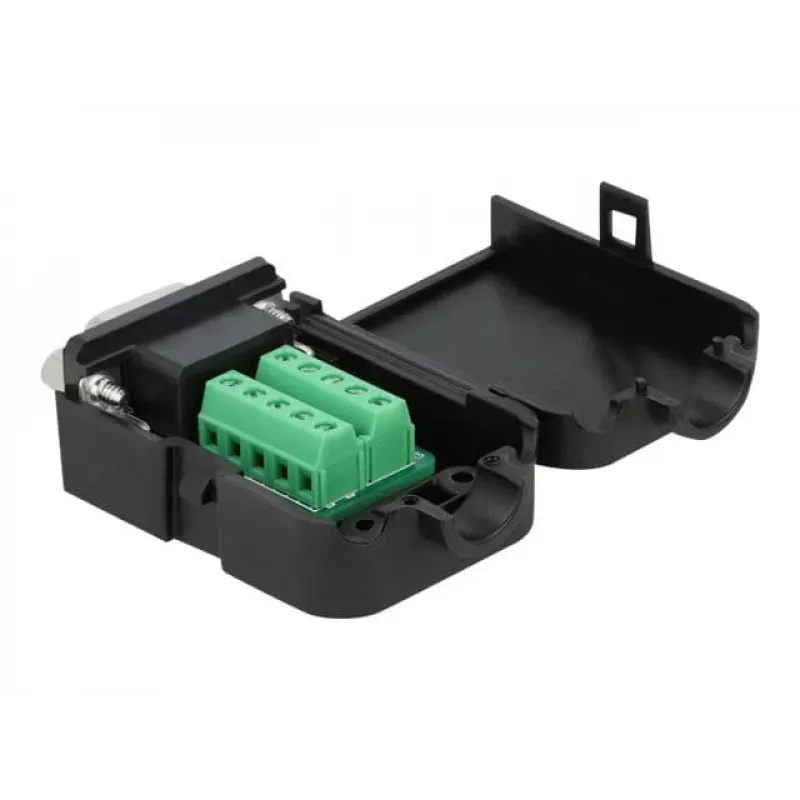

Kabelverbinder DeLOCK 66265 Sub-D 9 10-poliger Anschlussblock Schwarz

Der DeLOCK 66265 Kabelverbinder bietet einen kompakten Sub-D-kompatiblen Anschlussblock mit 9- und 10-poligen Optionen zum Anschließen von blanken Drähten. Untergebracht in einem schwarzen Kunststoffgehäuse schützt der Adapter die Platine vor Schmutz und mechanischen Beschädigungen und hält den Installationsraum minimal. Der Verbinder nimmt Leiter von AWG 26–18 auf und wird als Einzelstück im Polybeutel geliefert.

Vorteile

Das Kunststoffgehäuse bietet Schutz vor Schmutz und versehentlichen Stößen, und die integrierte Zugentlastung fixiert das Kabel im Gehäuse, um die Belastung von Lötstellen und Anschlüssen zu verringern. Seine geringen Abmessungen machen ihn geeignet für Installationen mit begrenztem Platz, und die Unterstützung von zwei Sub-D-Pin-Konfigurationen erhöht die Verdrahtungsflexibilität.

Geeignet für

• Industrieanwendungen, die Sub-D-Klemmverbindungen erfordern
• Hobbyprojekte wie Modelleisenbahnen
• Kompakte Elektronik und Schalttafeln
• Prototyping und DIY-Verdrahtungsaufgaben

Technische Daten

• Marke: DELOCK
• Modell / MPN: 66265
• EAN: 4043619662654
• Steckertyp: Sub-D 9 / Sub-D 10 Anschlussblock
• Unterstützter Drahtquerschnitt: AWG 26–18
• Farbe: Schwarz
• Abmessungen (B × T × H): 34,4 × 51,8 × 21 mm
• Verpackung: 1 Stück im Polybeutel

Anwendung

Isolieren Sie den Leiter auf die für die Klemme geeignete Länge ab. Führen Sie den blanken Draht in die Klemmstelle ein und sichern Sie ihn entsprechend dem am Sub-D-Block verwendeten Schraub- oder Klemmmechanismus. Führen Sie das Kabel so durch das Gehäuse, dass die integrierte Zugentlastung um den Leiter herum positioniert werden kann, und schließen oder befestigen Sie dann das Gehäuse, um das Kabel an seinem Platz zu halten. Überprüfen Sie jede elektrische Verbindung auf sicheren Kontakt, bevor Sie den Stromkreis einschalten.

Empfehlungen

Der Verbinder ist für Niederspannungsverdrahtung innerhalb des angegebenen AWG-Bereichs vorgesehen; überschreiten Sie nicht die angegebene Drahtgröße und stellen Sie die korrekte Polarität und sichere Befestigung sicher. Überprüfen Sie bei Langzeitinstallationen regelmäßig die Zugentlastung und den festen Sitz der Klemmen, um zuverlässige Verbindungen zu erhalten.
