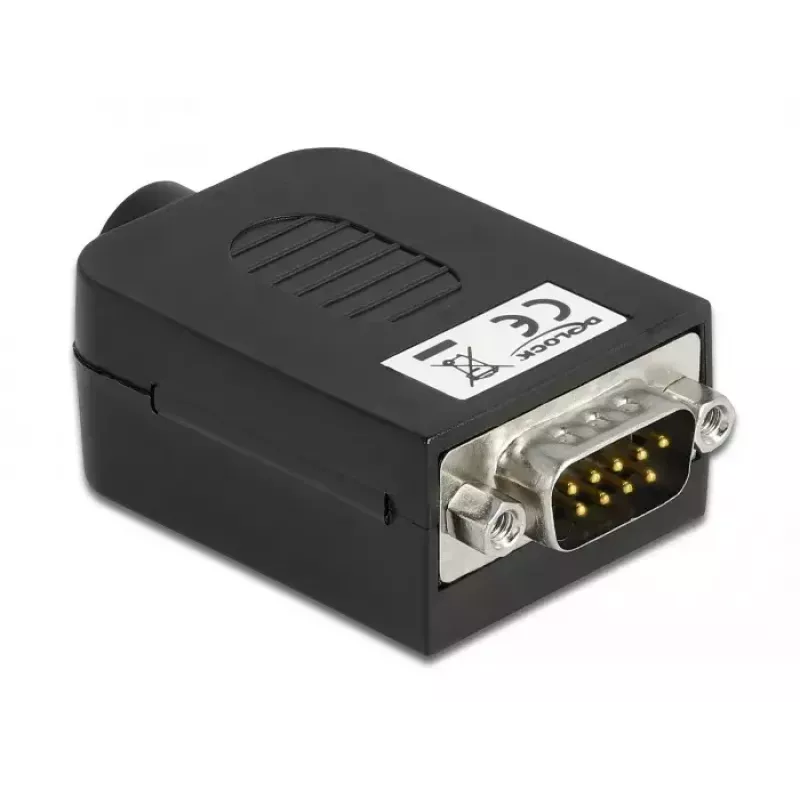

Kabelverbinder DeLOCK 66264 Sub-D 9 10-polige Klemmleiste Schwarz

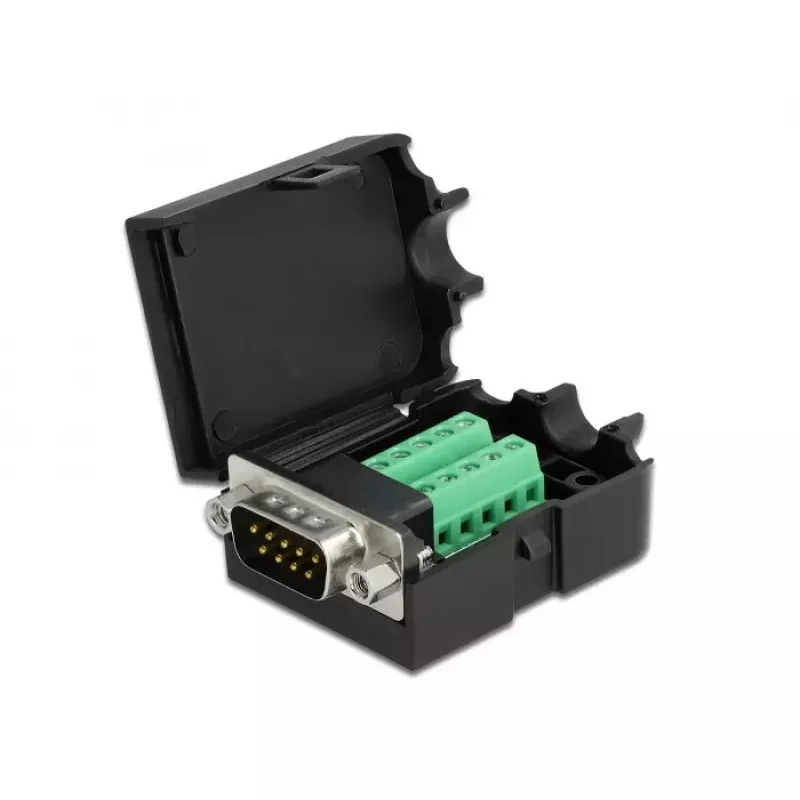

Der DeLOCK 66264 Kabelverbinder ist ein kompakter Adapter mit Sub-D-9- und 10-poligen Klemmleisten zum Anschluss von losen Drähten. Untergebracht in einem schwarzen Kunststoffgehäuse schützt er die Leiterplatte vor Schmutz und mechanischen Beschädigungen und bietet gleichzeitig eine integrierte Zugentlastung zur Sicherung des Kabels. Der Verbinder akzeptiert Leiter von AWG 26–18 und eignet sich sowohl für branchenspezifische Anwendungen als auch für Hobbyprojekte wie den Modelleisenbahnbau.

Vorteile

Das Kunststoffgehäuse schützt die Leiterplatte und die angeschlossenen Drähte, und die integrierte Zugentlastung fixiert das Kabel, um die Belastung der Anschlüsse zu verringern. Seine geringen Abmessungen (34,4 × 51,8 × 21 mm) ermöglichen eine einfache Integration in beengte Räume. Das Gerät unterstützt verschiedene Drahtquerschnitte (AWG 26–18) und wird in einer Einzelstück-Polybeutel-Verpackung für eine praktische Aufbewahrung und Handhabung geliefert.

Geeignet für

• Industrielle Anwendungen, die Sub-D-Klemmenverbindungen erfordern
• Hobbyprojekte wie den Modelleisenbahnbau
• Kompakte Elektronikgehäuse und Nachrüstverkabelungen

Wichtige Spezifikationen

• Marke: DELOCK
• Hersteller-Teilenummer (MPN): 66264
• EAN: 4043619662647
• Steckertyp: Sub-D-9- und 10-polige Klemmleiste
• Unterstützter Drahtquerschnitt: AWG 26–18
• Farbe: Schwarz
• Abmessungen (B × T × H): 34,4 × 51,8 × 21 mm
• Verpackung: 1 Stück im Polybeutel

Verwendung

Isolieren Sie den Draht auf die passende Länge für die Klemme ab und führen Sie den blanken Leiter in den entsprechenden Klemmanschluss ein. Sichern Sie den Leiter gemäß der Befestigungsmethode der Klemmleiste (Schraube oder Klemme), bis die Verbindung fest ist. Legen Sie die bestückte Leiterplatte und Verkabelung in das Kunststoffgehäuse und führen Sie das Kabel durch die Zugentlastung. Stellen Sie sicher, dass die Zugentlastung eingerastet ist, sodass das Kabel fixiert ist und keine Spannung auf die Anschlüsse ausübt.

Empfehlungen

Verwenden Sie ausschließlich Leiter von AWG 26–18 und stellen Sie sicher, dass die Drahtisolierung vor dem Einführen auf die richtige Länge abisoliert ist. Vermeiden Sie eine Überschreitung der mechanischen Belastungsgrenzen und achten Sie auf ein intaktes Gehäuse, um den Schutz vor Schmutz und Beschädigungen zu gewährleisten.
