DeLOCK 2xDB9 Verbinder 87713 Schwarz

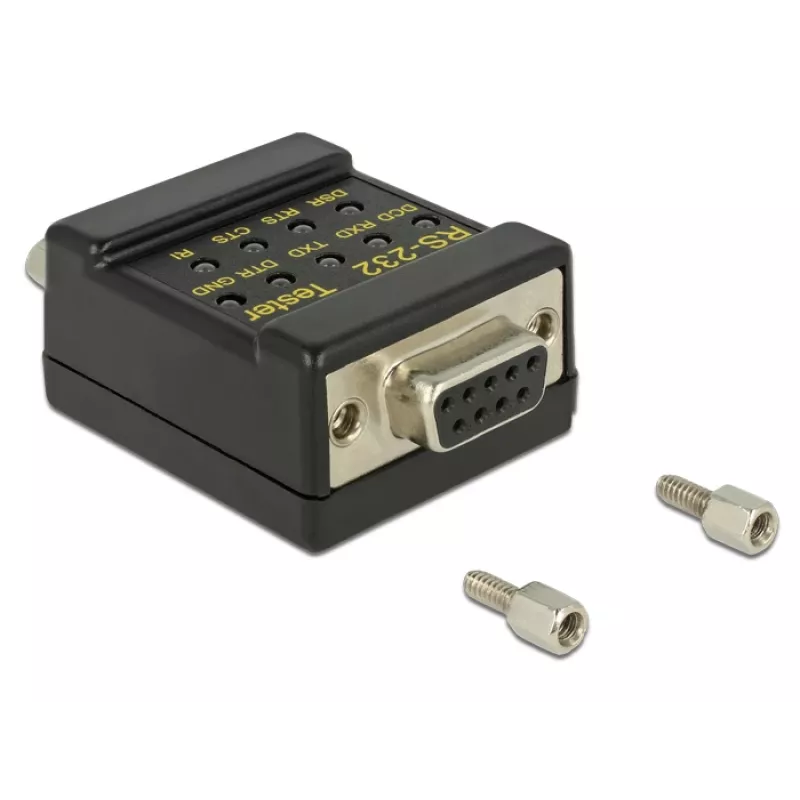

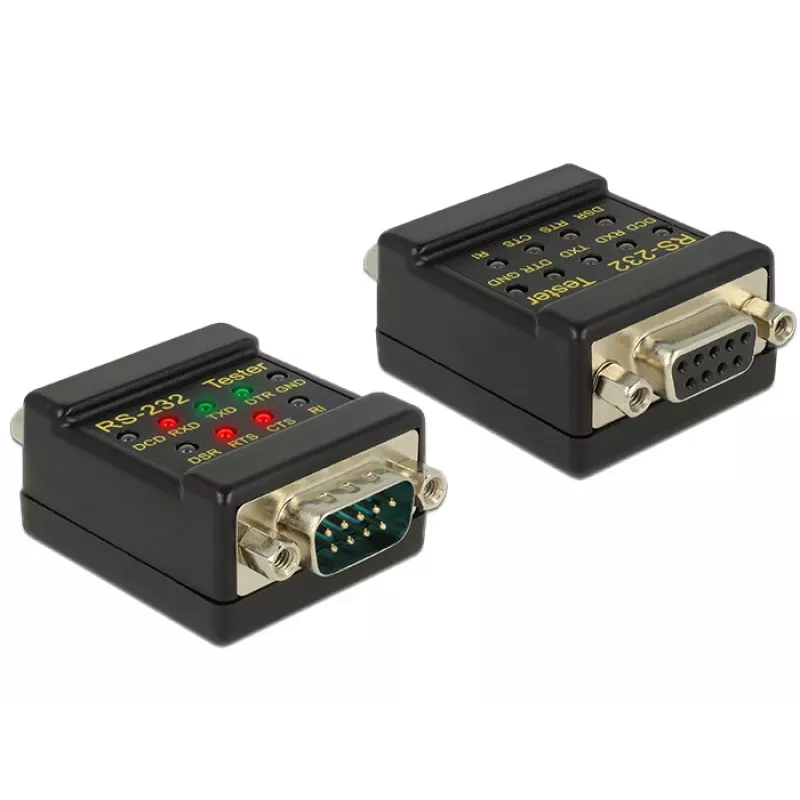

Dieser RS-232-Tester von Delock ist ein kompaktes, passives Verbindungsgerät, das eine schnelle Überprüfung von seriellen DB9-Verbindungen ohne externe Stromversorgung ermöglicht. Ausgestattet mit zwei DB9-Anschlüssen in einem schwarzen Gehäuse zeigt der Tester den logischen Zustand jeder Datenleitung über neun LEDs (rot/grün/aus) an und hilft dabei, Unterbrechungen, gekreuzte Drähte oder Kurzschlüsse zu identifizieren.

Vorteile

Die integrierten LEDs bieten eine klare, unmittelbare Anzeige der Signalzustände auf allen relevanten RS-232-Leitungen. Es ist keine externe Stromquelle erforderlich, was tragbare Tests und Installationsprüfungen vereinfacht. Der kompakte schwarze DB9-zu-DB9-Formfaktor macht ihn leicht zu transportieren und direkt zwischen Geräte anzuschließen.

Geeignet für

• Schnelle Überprüfung der RS-232-DB9-Kabelverdrahtung
• Fehlerbehebung bei seriellen Anschlussverbindungen an Industriegeräten
• Feldprüfungen und Wartung vor Ort bei Geräten mit DB9-Schnittstellen
• Erkennung von Kabelbrüchen, gekreuzten Paaren und Kurzschlüssen in seriellen Leitungen

Wichtige Spezifikationen

• Marke: DELOCK
• Modell / MPN: 87713
• Anschluss 1: DB9
• Anschluss 2: DB9
• Produktfarbe: Schwarz
• Gewicht: 0.055 kg
• Funktion: Passiver RS-232-Verbindungs- und Schnittstellentester mit 9 LEDs (rot/grün/aus)

Verwendung

Verbinden Sie den Tester zwischen zwei serielle DB9-Anschlüsse oder fügen Sie ihn direkt mit einem DB9-Kabel und dem Gerät in die Leitung ein. Beobachten Sie die neun LEDs, um den logischen Pegel jeder RS-232-Leitung zu bestimmen; Rot und Grün zeigen unterschiedliche Signalzustände an, während eine unbeleuchtete LED kein Signal anzeigt. Nutzen Sie das LED-Muster, um Verdrahtungsfehler wie offene Stromkreise, gekreuzte Drähte oder Kurzschlüsse zu identifizieren.

Empfehlungen

Der Tester ist für Diagnoseprüfungen von seriellen RS-232-DB9-Verbindungen vorgesehen. Vermeiden Sie Feuchtigkeit und übermäßige mechanische Beanspruchung. Verwenden Sie ihn nur an stromführenden RS-232-Anschlüssen gemäß den Gerätespezifikationen und trennen Sie Geräte, bevor Sie invasive Reparaturen durchführen.
