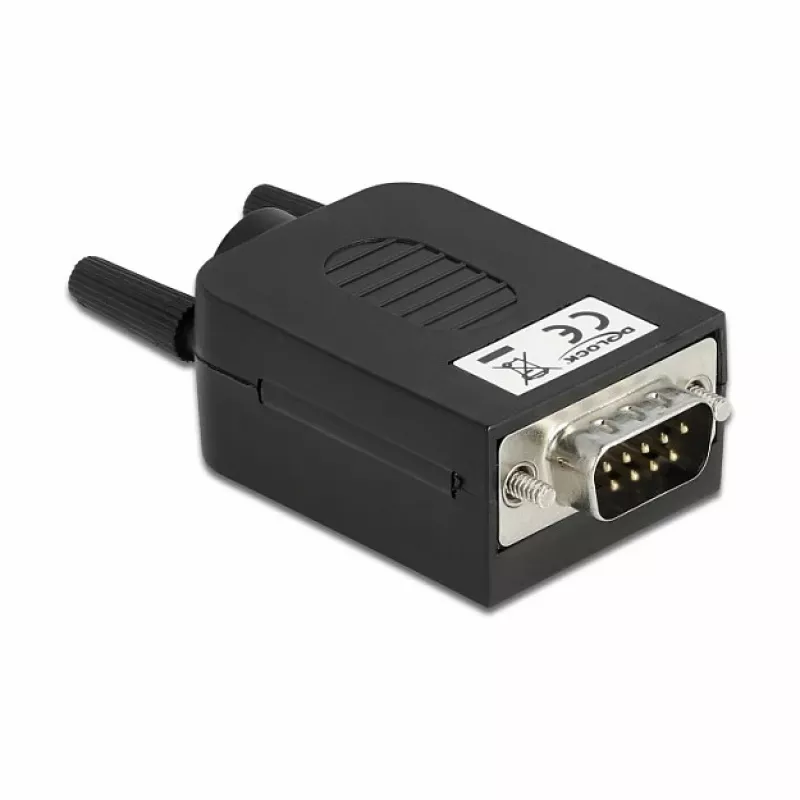

Drahtverbinder DeLOCK 66232 Sub-D 9 10-polige Klemmleiste Schwarz

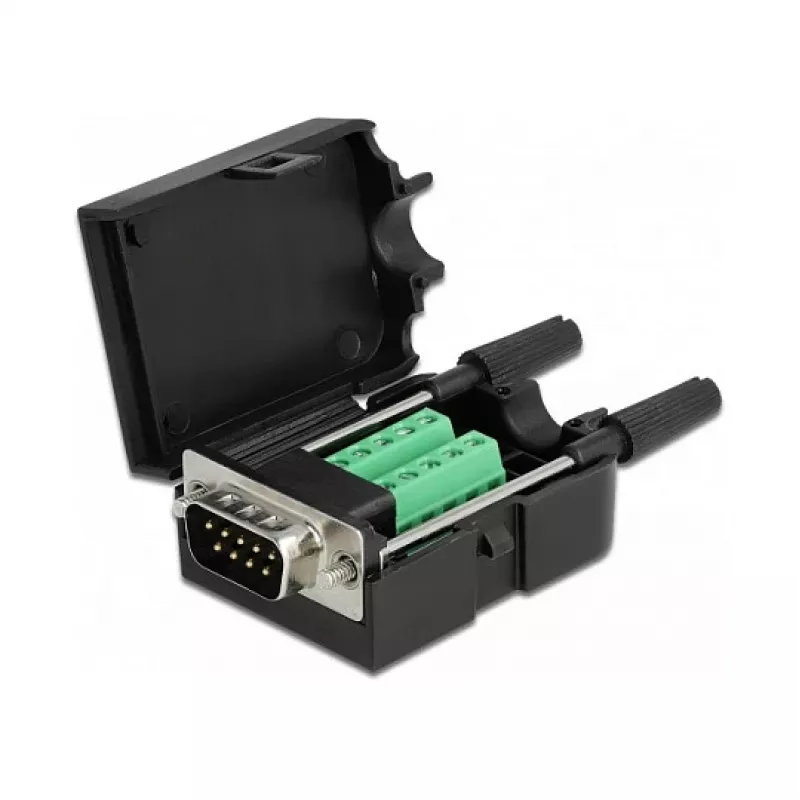

Der Drahtverbinder DeLOCK 66232 kombiniert einen Sub-D-Stecker mit einer 9- und 10-poligen Klemmleiste und ermöglicht den direkten Anschluss von blanken Drähten. Das kompakte schwarze Kunststoffgehäuse beherbergt die Leiterplatte und die Klemmen und bietet eine geschützte Schnittstelle für industrielle und Hobbyanwendungen wie den Modellbahnbau. Der Stecker nimmt Leiter von AWG 26–18 auf und wird als Einzelstück in einer Polybeutel geliefert.

Vorteile

Das Kunststoffgehäuse schützt die Leiterplatte und die Klemmen vor Schmutz und mechanischen Beschädigungen. Eine integrierte Zugentlastung fixiert das Kabel im Gehäuse und reduziert die Belastung der Drahtanschlüsse. Die kompakten Abmessungen (34,4 × 51,8 × 21 mm) ermöglichen eine einfache Installation in beengten Platzverhältnissen.

Geeignet für

• Anschluss von blanken Drähten an Sub-D 9/10-polige Schnittstellen
• Industrielle Schalttafeln und Signalverkabelung
• Hobbyelektronik und Modellbahnbau
• Prototyping und kleine Gerätemontagen

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell / MPN: 66232
• EAN: 4043619662326
• Steckertyp: Sub-D 9 / 10-polige Klemmleiste
• Unterstützte Drahtgröße: AWG 26–18
• Farbe: Schwarz
• Abmessungen (B × T × H): 34,4 × 51,8 × 21 mm
• Verpackung: 1 Stück pro Polybeutel

Anwendung

Isolieren Sie den Leiter auf die für die Klemme geeignete Länge ab, führen Sie den blanken Draht in den entsprechenden Klemmpunkt ein und fixieren Sie ihn mit den Klemmschrauben. Führen Sie das Kabel durch das Gehäuse und positionieren Sie es in der integrierten Zugentlastung, bevor Sie den Stecker schließen oder montieren. Achten Sie auf die korrekte Pinbelegung der Sub-D 9/10-Schnittstelle beim Anschluss an externe Geräte.

Empfehlungen

Verwenden Sie Leiter innerhalb des spezifizierten AWG-26–18-Bereichs und stellen Sie sicher, dass die Schrauben fest angezogen sind, um intermittierende Verbindungen zu vermeiden. Setzen Sie den Stecker trotz des Schutzgehäuses keiner übermäßigen Feuchtigkeit oder mechanischen Stößen aus; erwägen Sie für raue Umgebungen abgedichtete Alternativen.
