Legrand TX3 Schutzschalter Leitungsschutzschalter Typ C 3

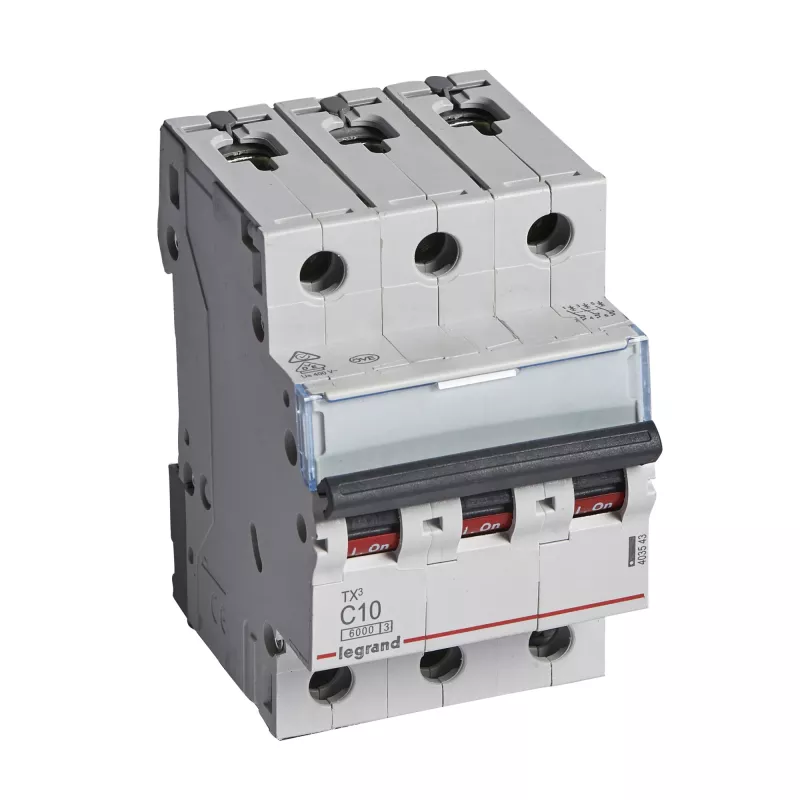

Der Legrand Tx3 C10A 3-polige Leitungsschutzschalter ist für den zuverlässigen Schutz dreiphasiger Niederspannungsstromkreise konzipiert. Mit einer C-Charakteristik und einem Bemessungsstrom von 10 A bietet dieses 3-teilige Gerät Überstrom- und Kurzschlussschutz für private und gewerbliche Installationen. Sein Kurzschlussausschaltvermögen von 6 kA und das kompakte Hutschienen-Format machen ihn für Verteilungen geeignet, bei denen Platz und Sicherheit wichtig sind.

Vorteile

Der Schutzschalter kombiniert eine definierte Auslösekurve (Typ C) mit einem Bemessungsstrom von 10 A, um ein selektives Ansprechen auf Überlastungen und moderate Kurzschlüsse zu gewährleisten und gleichzeitig unerwünschte Auslösungen durch Motoranlaufströme zu vermeiden. Die 3-polige Konfiguration ermöglicht die gleichzeitige Trennung aller Phasen, was die Sicherheit in dreiphasigen Stromkreisen erhöht. Das Ausschaltvermögen von 6 kA erfüllt die gängigen Anforderungen für Haushalts- und kleine gewerbliche Stromnetze. Die Breite von 3 Modulen erleichtert die Installation in Standardverteilerschränken und unterstützt die Hutschienenmontage für einen unkomplizierten Schaltschrankaufbau.

Geeignet für

Wichtige technische Daten

Anwendung

Installieren Sie den Schutzschalter auf einer Standard-Hutschiene im Verteilerkasten, wobei Sie auf korrekte Ausrichtung und sichere Verrastung achten. Schließen Sie die ankommenden und abgehenden Leiter an die entsprechenden Phasenklemmen an, beachten Sie das korrekte Anzugsdrehmoment und stellen Sie sicher, dass alle Anschlüsse bei ausgeschalteter Spannung hergestellt werden. Verwenden Sie den Schutzschalter, um den gewünschten dreiphasigen Stromkreis zu schützen, indem Sie ihn im Normalbetrieb auf EIN und für Wartungs- oder Fehlersuche auf AUS schalten. Überprüfen Sie nach jeder Fehlerklärung den Stromkreis, bevor Sie den Schutzschalter wieder in Betrieb nehmen.

Empfehlungen

Stellen Sie sicher, dass der Bemessungsstrom von 10 A und die C-Auslösekurve mit den Lastcharakteristiken des vorgesehenen Stromkreises übereinstimmen. Koordinieren Sie die Schutzgeräte mit vorgelagerten Schutzvorrichtungen, um bei Bedarf die Selektivität aufrechtzuerhalten. Überprüfen Sie regelmäßig den festen Sitz der Klemmen und die Isolationsintegrität im Verteilerkasten. Bei Installationen mit hohen Kurzschlusspegeln oder besonderen Vorschriften konsultieren Sie die geltenden Normen und einen qualifizierten Elektriker.
