Legrand TX3 Leitungsschutzschalter Miniatur-Leitungsschutzschalter Typ B 3

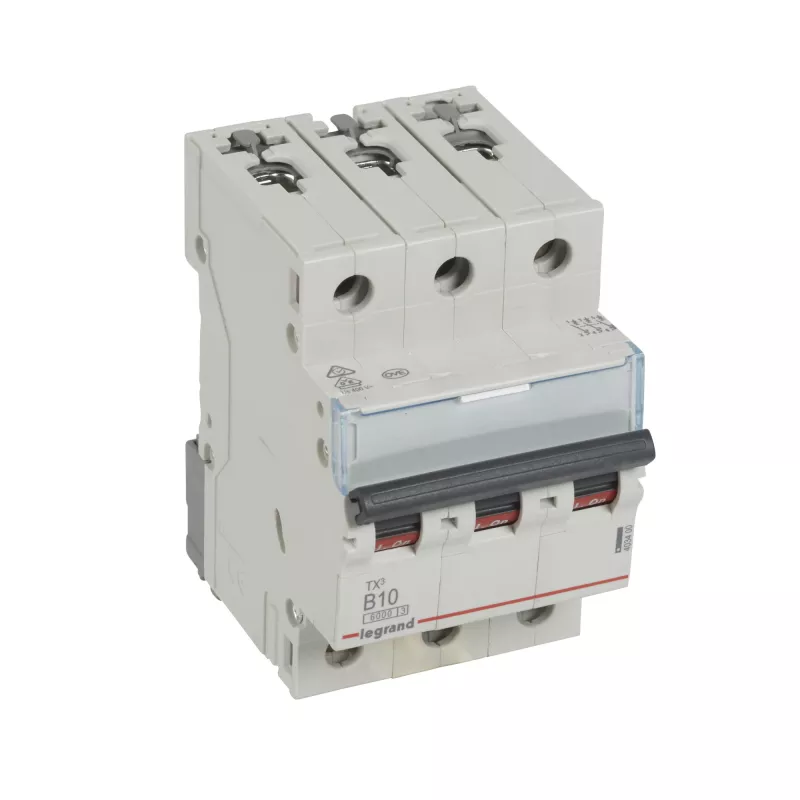

Der Legrand Tx3 B10A 3-polige Miniatur-Leitungsschutzschalter ist ein dreimoduliges Schutzgerät für die Montage auf Hutschienen in Verteilerschränken. Mit einer B-Charakteristik und einem Bemessungsstrom von 10 A unterbricht dieser Schutzschalter Fehlerströme zuverlässig und ist für den Schutz von Stromkreisen in Wohn- und leichten Gewerbeinstallationen vorgesehen. Das Gerät bietet ein Kurzschlussausschaltvermögen von bis zu 6 kA und eine kompakte dreimodulige Breite für platzsparende Schaltschrank-Layouts.

Vorteile

Der Tx3 B10A bietet ein konsistentes thermisch-magnetisches Auslöseverhalten, das für allgemeine Stromkreise geeignet ist und Schutz gegen Überlast und Kurzschluss in einem einzigen kompakten Gerät vereint. Seine dreipolige Ausführung gewährleistet das gleichzeitige Schalten und den Schutz aller Phasen in Drehstromsystemen und reduziert das Risiko einer Phasenschieflage während der Fehlerklärung. Die modulare Bauweise vereinfacht die Installation in Standard-Hutschienen-Schränken und unterstützt eine übersichtliche, platzsparende Verteilergestaltung.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Schutzschalter auf einer Standard-Hutschiene im Verteilerschrank und stellen Sie dabei die korrekte Phasenausrichtung und sichere Klemmverbindungen gemäß den örtlichen Elektrovorschriften sicher. Ziehen Sie die Leiteranschlüsse mit dem vom Hersteller empfohlenen Drehmoment an und überprüfen Sie, ob das Schutzgerät für den angeschlossenen Stromkreis richtig bemessen ist. Nach der Installation schalten Sie die Versorgung wieder ein und testen die Funktion des Schutzschalters, indem Sie eine Last zuschalten und sicherstellen, dass das Gerät unter normalen Bedingungen geschlossen bleibt und bei Überlast oder Kurzschluss auslöst.

Empfehlungen

Stellen Sie die Kompatibilität mit dem vorgeschalteten Schutz und den Koordinationsanforderungen der Installation sicher und achten Sie darauf, dass Leiterquerschnitte und Kabeltypen dem Bemessungsstrom von 10 A entsprechen. Stellen Sie bei Drehstromkreisen sicher, dass die Anforderungen an die gleichzeitige Abschaltung erfüllt sind, und berücksichtigen Sie die Koordination mit Fehlerstrom-Schutzeinrichtungen oder vorgeschalteten Schutzschaltern, sofern dies nach den Vorschriften erforderlich ist.
