Legrand TX3 Leitungsschutzschalter Kompakt-Leitungsschutzschalter Typ B 3

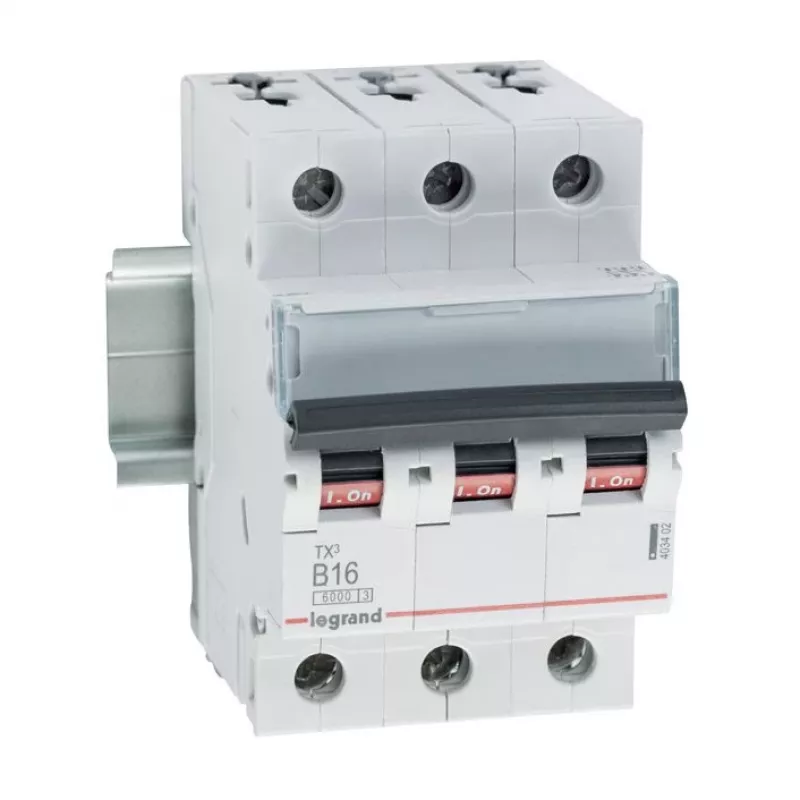

Dreipoliger Leitungsschutzschalter Legrand 403402, ausgelegt für 16 A und 400 V. Entwickelt zum Schutz dreiphasiger Stromkreise vor Überlast und Kurzschluss, eignet sich dieses kompakte modulare Gerät für den Einbau in Verteiler von Wohn-, Gewerbe- oder leichten Industrieanlagen. Der Schutzschalter unterbricht Fehlerströme, um Leitungen und angeschlossene Betriebsmittel zu schützen, und ermöglicht gleichzeitig eine einfache Montage und Verdrahtung in Standard-Hutschienen-Gehäusen.

Vorteile

Die dreipolige Ausführung gewährleistet die gleichzeitige Trennung aller Außenleiter und damit einen symmetrischen Schutz von Drehstromverbrauchern. Die Auslöseschwelle von 16 A und die Bemessungsisolationsspannung von 400 V passen zu gängigen Niederspannungs-Drehstrominstallationen. Das modulare Format spart Platz im Schaltschrank und erleichtert die Kombination mit benachbarten Schutz- und Schaltgeräten. Konstruktion und Werkstoffe sorgen für konstante thermische und magnetische Auslöseeigenschaften und damit für zuverlässigen Betrieb bei Überlast und Kurzschluss.

Geeignet für

Technische Daten

Verwendung

Schutzschalter auf einer passenden Hutschiene im Verteiler montieren und gemäß den Anweisungen des Gehäuseherstellers befestigen. Die ankommenden drei Außenleiter an die Netzklemmen und die abgehenden Leiter an die Lastklemmen anschließen, dabei auf korrekte Phasenfolge und das vorgeschriebene Anzugsdrehmoment der Schraubklemmen achten. Vor Montage oder Wartung die Anlage spannungsfrei schalten. Nach der Verdrahtung die Stromversorgung wiederherstellen und die Funktion prüfen, indem der Schutzschalter ein- und ausgeschaltet und das Schutzverhalten unter den erwarteten Lastbedingungen kontrolliert wird.

Empfehlungen

Den Schutzschalter als Teil eines abgestimmten Schutzkonzepts auswählen: Leitungsquerschnitte, Kennwerte der vor- und nachgeschalteten Betriebsmittel sowie die Kurzschlussströme der Anlage überprüfen. Regelmäßig die Klemmstellen auf festen Sitz und Überhitzungserscheinungen kontrollieren; das Gerät ersetzen, wenn es mechanische Beschädigungen oder nachlassende Leistung zeigt.
