Legrand TX3 Leitungsschutzschalter Miniaturschutzschalter Typ B 3

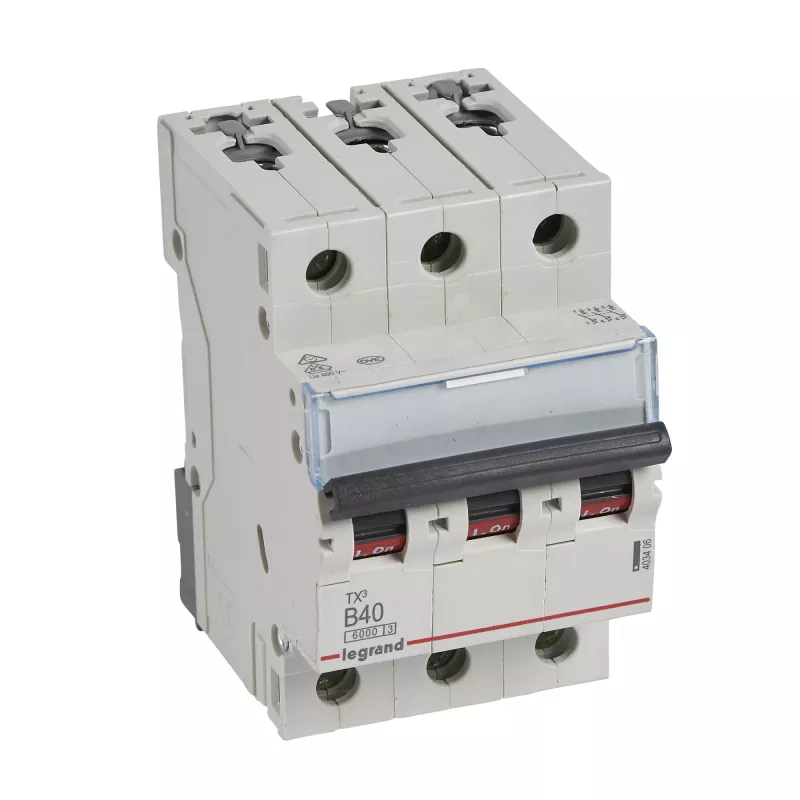

Legrand Tx3 B40A ist ein dreipoliger Miniaturschutzschalter mit einem Bemessungsstrom von 40 A und einem Ausschaltvermögen von 6 kA. Konzipiert für die Hutschienenmontage mit einer Breite von 3 Teilungseinheiten, bietet dieser Leitungsschutzschalter zuverlässigen Überlast- und Kurzschlussschutz für elektrische Installationen im Wohn- und leichten Gewerbebereich. Das Gerät ist für den Einsatz in Verteilerschränken vorgesehen, um Motoren, Beleuchtungsstromkreise und allgemeine Stromkreise zu schützen, bei denen eine Auslösecharakteristik B geeignet ist.

Vorteile

Der Legrand Tx3 B40A ermöglicht selektives Auslösen bei moderaten Einschaltströmen dank seiner B-Charakteristik und gewährleistet Schutz ohne Fehlauslösungen bei den meisten Beleuchtungs- und ohmschen Lasten. Seine kompakte Breite von 3 TE spart Platz in Verteilerschränken bei einfacher Hutschienenmontage und Verdrahtung. Das Ausschaltvermögen von 6 kA erfüllt die üblichen Installationsanforderungen zur Fehlerklärung und trägt zu einem sichereren Betrieb der elektrischen Anlage bei.

Geeignet für

Technische Daten

Verwendung

Installieren Sie den Leitungsschutzschalter auf einer Standard-Hutschiene im Verteilerschrank und schließen Sie die Außen- und Lastleiter an die entsprechenden Klemmen an – unter Beachtung der Phasenfolge und des von den Installationsnormen empfohlenen Anzugsdrehmoments. Stellen Sie sicher, dass die Installation von einer Elektrofachkraft durchgeführt wird und dass der Schutzschalter mit den vor- und nachgelagerten Schutzeinrichtungen koordiniert ist. Überprüfen Sie nach der Installation die ordnungsgemäße Funktion durch Ein- und Ausschalten und testen Sie das Gerät unter kontrollierten Bedingungen gemäß den örtlichen Vorschriften.

Empfehlungen

Verwenden Sie den Legrand Tx3 B40A in Stromkreisen, in denen eine Auslösecharakteristik B geeignet ist, und stellen Sie sicher, dass das Nennausschaltvermögen dem prospektiven Kurzschlussstrom der Installation entspricht. Koordinieren Sie das Gerät bei Bedarf mit Fehlerstrom-Schutzeinrichtungen oder vorgeschalteten Schutzschaltern und halten Sie die Installations- und Wartungsintervalle gemäß den örtlichen Elektrovorschriften ein.
