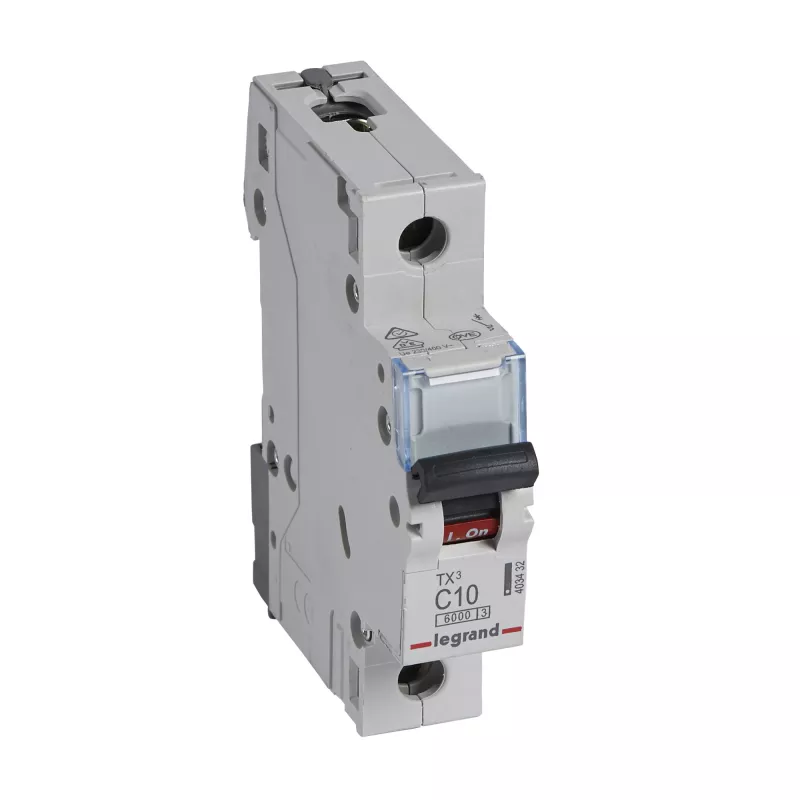

Legrand TX3 Leitungsschutzschalter Miniatur-Leitungsschutzschalter Typ C 1

Der Legrand Tx3 C10A ist ein einpoliger Miniatur-Leitungsschutzschalter mit C-Charakteristik und einem Bemessungsstrom von 10 A. Mit einem Ausschaltvermögen von 6 kA und einer kompakten 1-Teilungseinheitsbreite ist dieses Gerät für den Überlast- und Kurzschlussschutz in Wohn- und Gewerbeinstallationen vorgesehen. Der Leitungsschutzschalter eignet sich für die Montage auf Standard-Hutschienen in Verteilern und wird üblicherweise zum Schutz einzelner Stromkreise wie Beleuchtung, Steckdosen und Kleinverbraucherkreise eingesetzt.

Vorteile

Der Tx3 C10A bietet zuverlässigen thermisch-magnetischen Schutz mit einer C-Charakteristik, die ein ausgewogenes Verhältnis zwischen Empfindlichkeit gegenüber moderaten Einschaltströmen und schnellem Ansprechen bei anhaltenden Überlasten oder Kurzschlüssen gewährleistet. Sein Ausschaltvermögen von 6 kA erfüllt die üblichen Installationsanforderungen für private und leicht gewerbliche Umgebungen. Das einteilige Format spart Platz im Verteiler und ermöglicht eine einfache Hutschienenmontage sowie integrierte Klemmenanschlüsse für eine vereinfachte Verdrahtung.

Geeignet für

Technische Daten

Verwendung

Montieren Sie den Leitungsschutzschalter auf einer 35-mm-Standard-Hutschiene im Verteiler. Schließen Sie den Außenleiter (Phase) an die Eingangsklemme des Leitungsschutzschalters und den abgehenden Lastleiter an die Ausgangsklemme an und stellen Sie sicher, dass alle Verbindungen mit dem vom Hersteller empfohlenen Drehmoment angezogen sind. Vergewissern Sie sich, dass die Neutral- und Schutzleiter ordnungsgemäß im Verteiler angeschlossen sind. Schalten Sie nach der Verdrahtung den Leitungsschutzschalter auf EIN und prüfen Sie den Stromkreis auf korrekte Funktion. Sorgen Sie für eine geeignete Trennung und halten Sie sich bei Arbeiten an der Installation an die örtlichen Elektrovorschriften.

Empfehlungen

Wählen Sie diesen C10A-Leitungsschutzschalter für Stromkreise mit moderaten Einschaltströmen, wie z. B. Beleuchtung mit elektronischen Vorschaltgeräten oder Kleinmotoren. Überschreiten Sie nicht den Bemessungsstrom und stellen Sie sicher, dass der vorgelagerte Kurzschlussstrom mit dem Ausschaltvermögen von 6 kA kompatibel ist. Für Stromkreise, die eine Fehlerstromerkennung oder selektive Koordination erfordern, kombinieren Sie diesen Leitungsschutzschalter mit geeigneten RCDs oder einem systemweiten Schutz gemäß den Vorschriften.
