Legrand TX3 Leitungsschutzschalter Miniatur-Leitungsschutzschalter Typ C 1

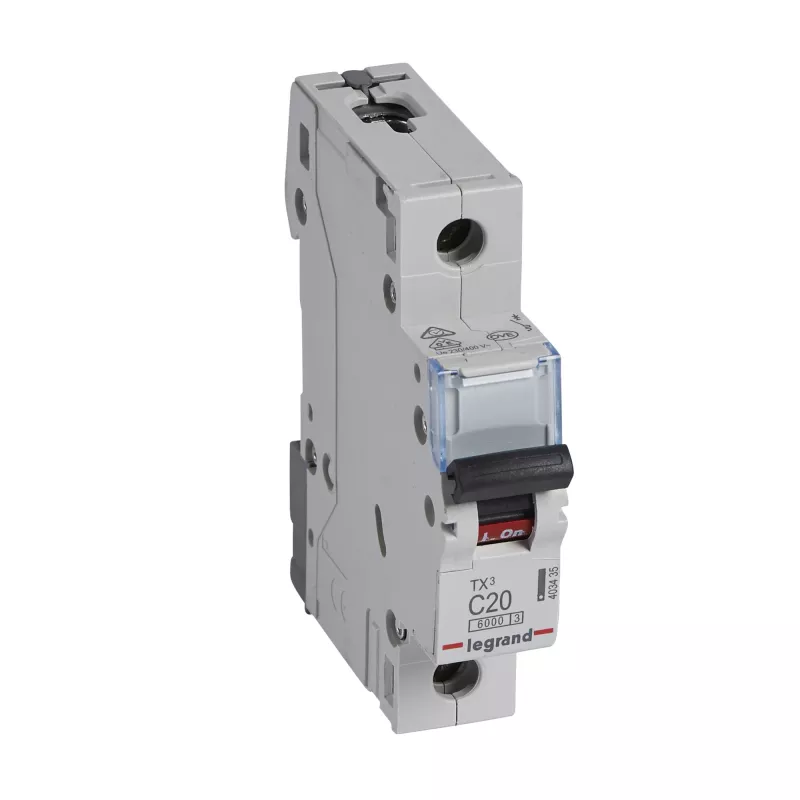

Der Legrand Tx3 C20A ist ein einpoliger Miniatur-Leitungsschutzschalter (1TE) mit C-Charakteristik, bemessen für 20 A Nennstrom und ein Bemessungsschaltvermögen von 6 kA. Er ist für den Überlast- und Kurzschlussschutz in elektrischen Installationen im Wohn- und leichten Gewerbebereich vorgesehen. Das Gerät ist zur Montage auf Standard-Hutschienen geeignet und bietet Schutz für einzelne Stromkreise wie Beleuchtung, Steckdosen und kleine Geräte.

Vorteile

Der Leitungsschutzschalter vereint kompakte 1TE-Breite mit einer C-Charakteristik, die für ohmsche und schwach induktive Lasten geeignet ist, und bietet zuverlässigen Schutz für typische Haushalts- und Bürostromkreise. Sein Schaltvermögen von 6 kA erfüllt die üblichen Installationsanforderungen für die Kurzschlussunterbrechung, während die Hutschienenkompatibilität eine einfache Montage und Austausch in Standardverteilern gewährleistet.

Geeignet für

Technische Daten

Anwendung

Installieren Sie den Legrand Tx3 C20A auf einer Standard-Hutschiene im Verteiler und achten Sie auf die korrekte Ausrichtung und sichere mechanische Befestigung. Schließen Sie den Außenleiter an die Versorgungsklemme und den Verbraucherabgang an die Lastklemme an, unter Beachtung der vorgeschriebenen Drehmomente und örtlichen Verdrahtungsvorschriften. Schalten Sie nach der Verdrahtung den Leitungsschutzschalter in die Stellung EIN und überprüfen Sie die Durchgängigkeit des Stromkreises sowie die korrekte Schutzfunktion durch einen Test im lastfreien Zustand. Regelmäßige Sicht- und Funktionsprüfungen sollten gemäß den örtlichen elektrischen Sicherheitsnormen durchgeführt werden.

Empfehlungen

Stimmen Sie die C20A-Charakteristik auf die erwartete Lastart und die Einschaltströme ab; überprüfen Sie bei Motoren oder stark induktiven Lasten die Selektivität und erwägen Sie gegebenenfalls eine andere Auslösecharakteristik. Stellen Sie sicher, dass der Verteiler und die vorgeordnete Schutzkoordination den geltenden elektrischen Vorschriften entsprechen, und lassen Sie Installation und Wartung von einer Elektrofachkraft durchführen.
