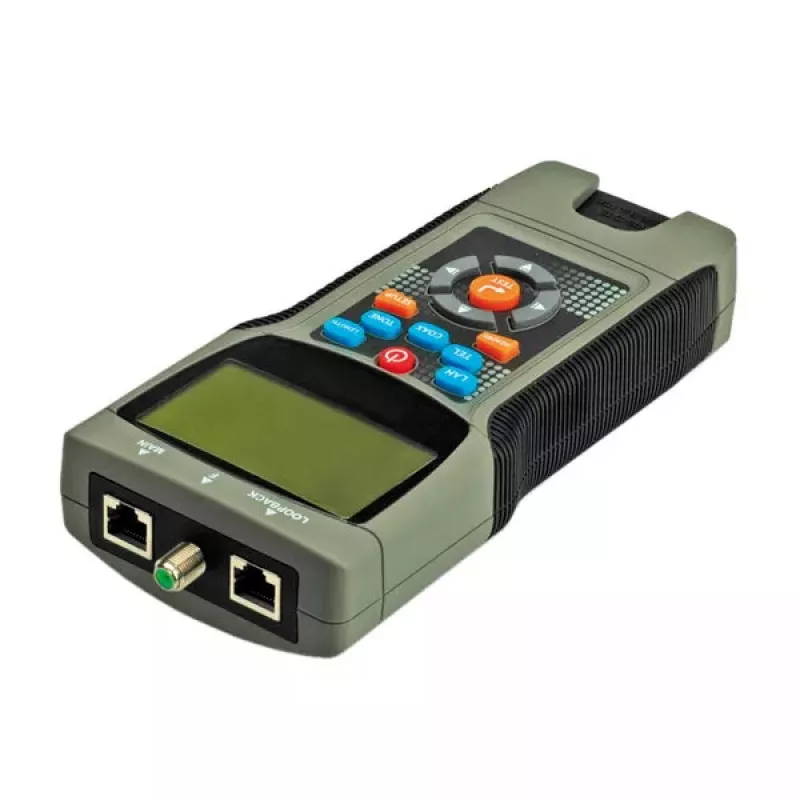

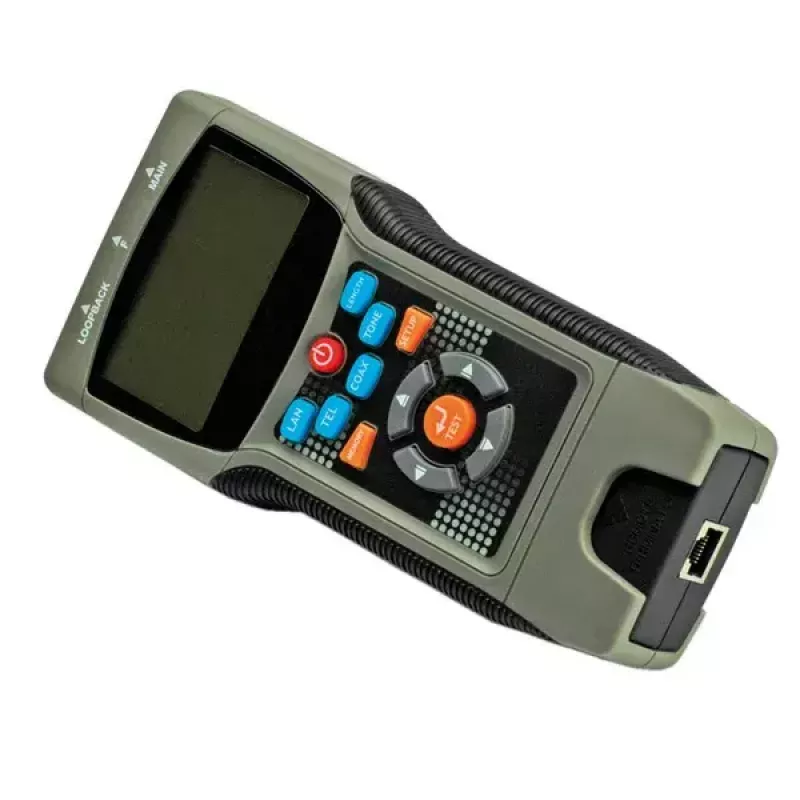

Kabeltester VALUE LAN Kabel Multifunction Tester Modell 13.99.3002 – multifunktionaler LAN-Kabeltester, prüft Verdrahtungsdurchgang und Paarzuordnung

VALUE LAN Kabel Multifunction Tester Modell 13.99.3002 ist ein handgehaltener multifunktionaler Tester zur Überprüfung von Ethernet- und Koaxialverkabelung. Das Gerät prüft Verdrahtungsdurchgang, Paarzuordnung und korrekte Abschlüsse für UTP- und STP-Kabel der Kategorien Cat5e, Cat6 und Cat6a und liefert Entfernungsangaben zu Fehlern mittels Zeitbereichsreflektometrie (TDR). Das Gerät ist für Installateure und Techniker gedacht, die ein kompaktes Vor-Ort-Werkzeug benötigen, um Unterbrechungen, Kurzschlüsse und Verdrahtungsfehler schnell und zuverlässig zu erkennen.

Vorteile

Der Tester vereint mehrere Diagnosefunktionen in einem einzigen tragbaren Gerät: Durchgangs- und Pinbelegungsprüfung, TDR-basierte Längen- und Entfernungsmessung zu Fehlern sowie Unterstützung für Koaxialverkabelung. Ein hintergrundbeleuchtetes LCD verbessert die Ablesbarkeit bei schlechten Lichtverhältnissen, während eine integrierte Anzeige für niedrigen Batteriestand hilft, Testunterbrechungen zu vermeiden. Das Gerät eignet sich für den Feldeinsatz und die routinemäßige Wartung, da es Fehler ohne aufwändige Einrichtung erkennt und lokalisiert.

Geeignet für

• Installation und Zertifizierung von UTP- und STP-Netzwerkverkabelung (Cat5e / Cat6 / Cat6a)
• Diagnose und Lokalisierung von Unterbrechungen oder Kurzschlüssen in Ethernet-Kabeln
• Überprüfung der Paarzuordnung und Pinbelegung bei Abschlussarbeiten
• Testen von Koaxialkabelstrecken auf Durchgang und Fehlerortung
• Vor-Ort-Wartung und Fehlersuche in strukturierter Verkabelung

Wichtige Spezifikationen

• Unterstützte Kabeltypen: UTP, STP (Cat5e, Cat6, Cat6a) und Koaxialkabel
• TDR-Funktion: misst Kabellänge und Entfernung zu Unterbrechung/Kurzschluss
• Funktionen: Durchgangsprüfung, Paaridentifikation, Pinbelegungserkennung
• Anzeige: LCD mit Hintergrundbeleuchtung für bessere Sichtbarkeit
• Energierückmeldung: Anzeige für niedrigen Batteriestand
• Formfaktor: handgehaltener tragbarer Tester für den Feldeinsatz

Anwendung

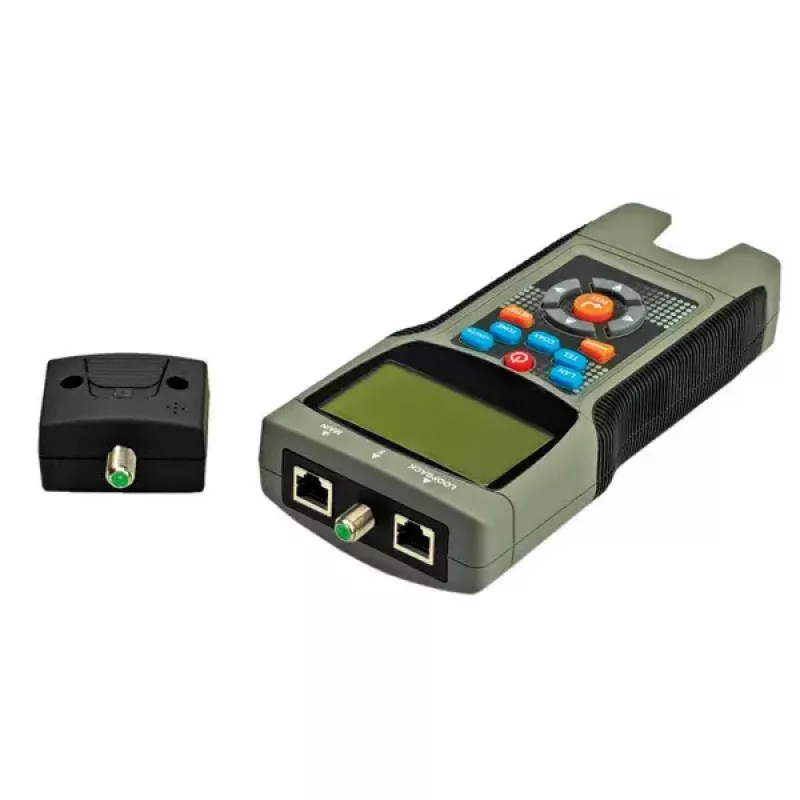

Verbinden Sie ein Ende des zu testenden Kabels mit dem Hauptgerät und das andere Ende je nach Bedarf mit dem Remote-Modul oder der Prüfspitze. Wählen Sie den passenden Testmodus für Durchgang, Paarzuordnung oder TDR-Messung am Gerät und starten Sie den Test. Lesen Sie die Ergebnisse auf dem LCD-Display ab, um die Verdrahtungsreihenfolge, offene oder kurzgeschlossene Paare und – falls zutreffend – die gemessene Entfernung zum Fehler zu erkennen. Befolgen Sie die üblichen Sicherheitsverfahren bei Arbeiten an installierter Verkabelung und schalten Sie Kabel, die Spannung oder PoE führen, vor dem Test gegebenenfalls stromlos.

Empfehlungen

Für genaue TDR-Entfernungsmessungen stellen Sie sicher, dass die Einstellungen für Kabellänge und Kabeltyp mit der zu testenden Strecke übereinstimmen, und vermeiden Sie Tests an Kabeln, die mit aktiven Netzwerkgeräten verbunden sind. Verwenden Sie das Remote-Zubehör für Tests über lange Strecken und beschriften Sie die getesteten Kabelenden, um während Installation und Wartung eine klare Dokumentation zu gewährleisten.
