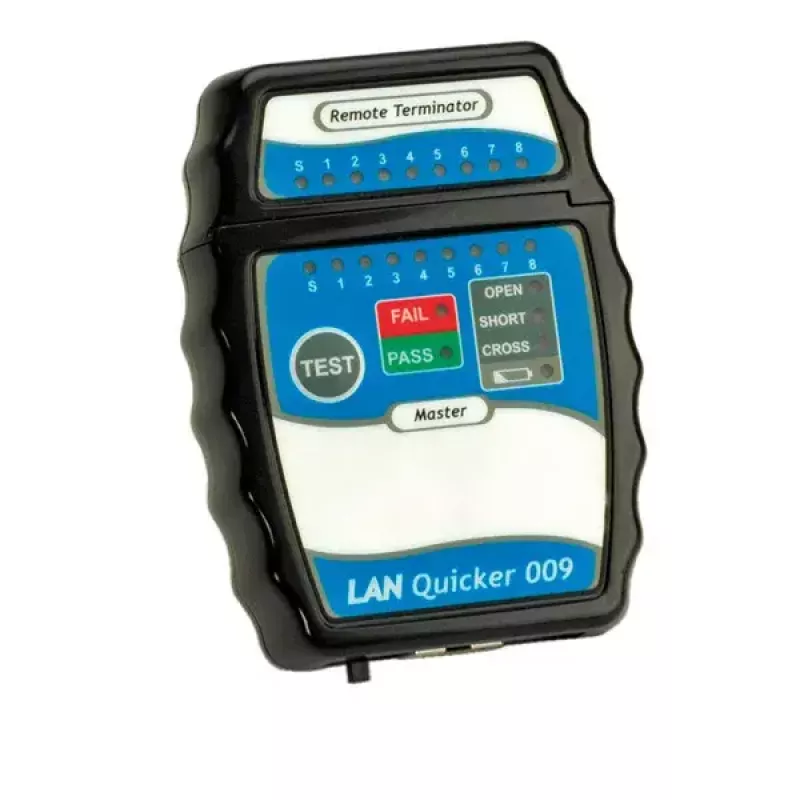

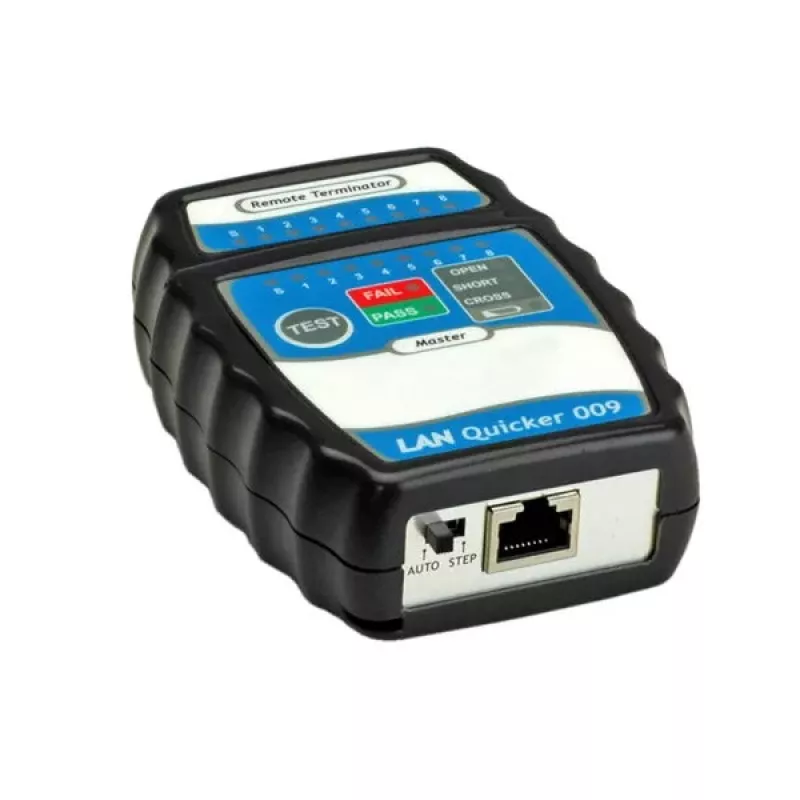

Kabeltester VALUE Quicker Kabel Tester Modell 13.99.3001 — Netzwerkkabel-Durchgangs- und Verdrahtungsprüfung

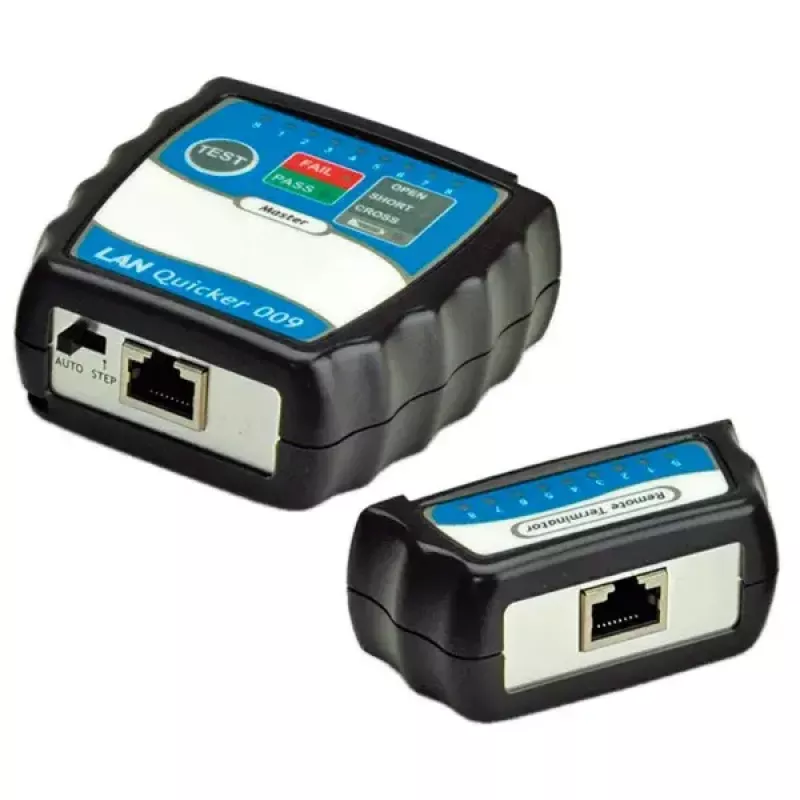

Der VALUE Quicker Kabel Tester Modell 13.99.3001 ist ein kompakter Handtester zur schnellen Überprüfung von RJ-45/UTP- und RJ-45/STP-Netzwerkverkabelungen. Er prüft den Aderndurchgang und die Verdrahtungsreihenfolge, um Installateuren und Technikern bei der Identifizierung von Unterbrechungen, Kurzschlüssen und gekreuzten Adernpaaren während der LAN-Installation und -Wartung zu helfen. Das Set enthält das Haupttestgerät, eine Remote-Einheit und eine Tragetasche; eine 9V-Batterie ist erforderlich und wird mitgeliefert.

Vorteile

Der Tester führt OPEN-, SHORT- und CROSS-Tests durch und bietet eine visuelle LED-Anzeige sowohl am Hauptgerät als auch an der Remote-Einheit. Ein akustischer Piepton macht auf die Testergebnisse aufmerksam, während die Modi Step/Auto eine manuelle schrittweise Überprüfung oder eine automatische Durchsicht ermöglichen. Weitere Merkmale sind eine Anzeige für schwache Batterie, eine automatische Abschaltung und eine kompakte Größe für einfachen Transport.

Geeignet für

• LAN-Installation und -Überprüfung
• Fehlerbehebung bei Netzwerkverkabelungen vor Ort
• Prüfen von Durchgang und Verdrahtungsreihenfolge von Ethernet-Kabeln (RJ-45/UTP, RJ-45/STP)
• Wartung und Feldtests durch Installateure und Techniker

Wichtige Spezifikationen

• Modell: VALUE Quicker Kabel Tester 13.99.3001
• Tests: OPEN, SHORT, CROSS
• Anzeigen: LED am Haupt- und Remote-Gerät; akustischer Piepton
• Modi: Step und Auto auswählbar
• Stromversorgung: 9V-Batterie (enthalten)
• Automatische Abschaltung und Anzeige für schwache Batterie
• Abmessungen: 104 x 78 x 33 mm

Anwendung

Verbinden Sie ein Ende des Ethernet-Kabels mit dem Hauptgerät und das andere Ende mit der Remote-Einheit. Wählen Sie den Step-Modus zur manuellen sequenziellen Prüfung oder den Auto-Modus zur automatischen Durchsicht. Beobachten Sie die LED-Anzeigen an beiden Geräten und achten Sie auf die Pieptöne, um OPEN-, SHORT- oder CROSS-Fehler zu erkennen. Tauschen Sie die 9V-Batterie aus, wenn die Anzeige für schwache Batterie erscheint, und bewahren Sie den Tester nach Gebrauch in der mitgelieferten Tragetasche auf.

Empfehlungen

Verwenden Sie den Tester nur an spannungsfreien Verkabelungen; vermeiden Sie das Testen von spannungsführenden Telefon- oder Stromleitungen. Um konsistente Ergebnisse zu erzielen, stellen Sie sicher, dass die Steckverbinder vollständig eingerastet sind, und testen Sie bei der Fehlerdiagnose beide Enden der Verbindung.
