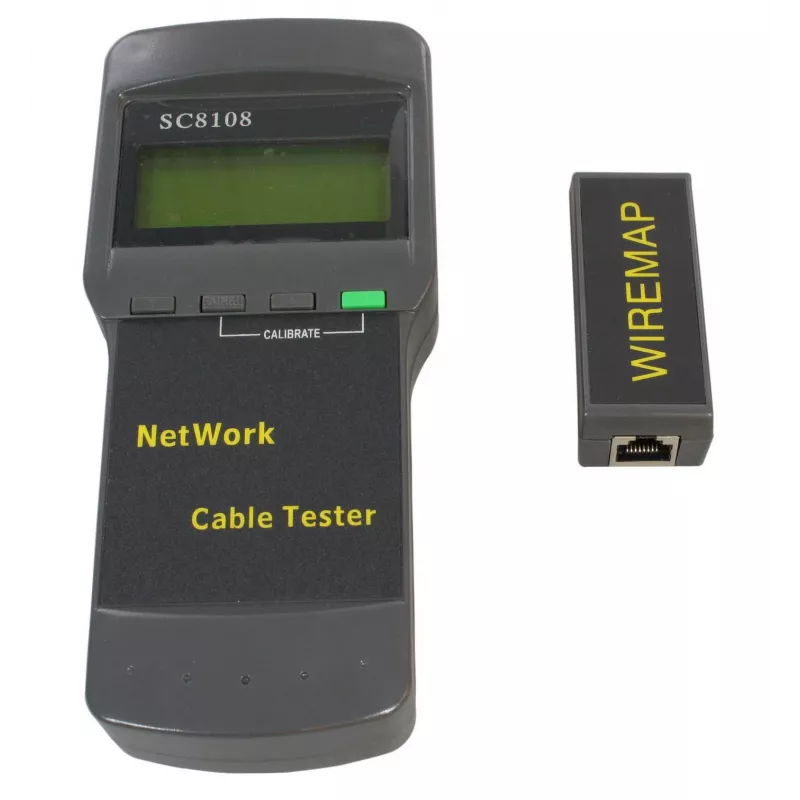

Microconnect CAB-TEST2 Netzwerkkabeltester Schwarz

Der Microconnect CAB-TEST2 ist ein kompakter Netzwerkkabeltester zur Überprüfung der Durchgängigkeit und Fehlersuche in Ethernet- (Cat5e/Cat6), Koaxial- und Telefonleitungen. Leicht und tragbar identifiziert er Verdrahtungsfehler wie Unterbrechungen, Kurzschlüsse, gekreuzte Paare, vertauschte Anschlüsse und Nebensprechen, misst die Kabellänge und schätzt die Entfernung zu einer Unterbrechung oder einem Kurzschluss mit dynamischer Kalibrierung für bis zu 97 % Genauigkeit. Der Tester umfasst mehrere passive Fernbuchsen, Sprachansagen zur Fernidentifikation, eine große Anzeige und eine lange Batterielebensdauer für den Außeneinsatz.

Vorteile

Eine Person kann Kabeldurchgangstests dank integrierter Fernfunktionen und acht passiver Fernprüfbuchsen (ID1–ID8) durchführen. Das Gerät findet Verdrahtungs- und Verbindungsfehler und misst Kabellänge und Paarinformationen mit automatischer dynamischer Kalibrierung und Selbstprüfung, die Änderungen des Batteriestands und der Umgebungstemperatur ausgleicht. Weitere Funktionen umfassen Sprachansagen zur Fernidentifikation, automatische Abschaltung mit Zeitverzögerung und einen watchdog-überwachten Einplatinencomputer für zuverlässigen Betrieb.

Geeignet für

• Installation und Fehlersuche bei Cat5e- und Cat6-Ethernetkabeln
• Prüfung von Koaxial- und Telefonleitungen
• Wartung und Verifizierung von Netzwerken vor Ort durch einen einzelnen Techniker
• Messung der Kabellänge und Lokalisierung von Unterbrechungen oder Kurzschlüssen in strukturierter Verkabelung

Technische Spezifikationen

• Unterstützte Kabeltypen: 5E (Cat5e), 6E (Cat6), Koaxial, Telefonleitungen
• Passive Fernprüfbuchsen: 8 (ID1–ID8)
• Genauigkeit der Längenmessung: bis zu 97 % mit dynamischer Kalibrierung
• Anzeige: großer Bildschirm für klare Testergebnisse
• Stromversorgung: lange Batterielebensdauer (Standby ca. 50 Stunden); automatische Abschaltung mit Zeitverzögerung
• Gewicht: 180 g
• Marke / MPN / EAN: MicroConnect / CAB-TEST2 / 5704327885283

Verwendung

Verbinden Sie den Tester mit dem zu prüfenden Kabel und stecken Sie ggf. die passende passive Ferneinheit (ID1–ID8) am entfernten Ende ein. Wählen Sie den Testmodus für den Kabeltyp (Ethernet, Koaxial, Telefon) und starten Sie den Test. Lesen Sie auf der großen Anzeige die Verdrahtungsfehler (Unterbrechung, Kurzschluss, Überbrückung, vertauscht oder Nebensprechen) ab und sehen Sie die gemessene Kabellänge und Entfernung zu Fehlern. Folgen Sie den Sprachansagen zur Fernidentifikation bei Verwendung von Fern-IDs. Das Gerät kalibriert Längenmessungen automatisch und führt Selbsttests durch, um Batterie- oder Temperaturschwankungen anzupassen.

Empfehlungen

Verwenden Sie den CAB-TEST2 für routinemäßige Installationsprüfungen und Fehlersuche vor Ort; stellen Sie sicher, dass die Fern-IDs für Einzeltests korrekt angeschlossen sind, halten Sie die Batterien geladen, um die Messgenauigkeit zu erhalten, und lagern Sie das Gerät in einer trockenen, temperaturstabilen Umgebung, um Kalibrierung und Zuverlässigkeit zu bewahren.
