Netzwerkkabel-Tester MicroConnect CAB-TEST10

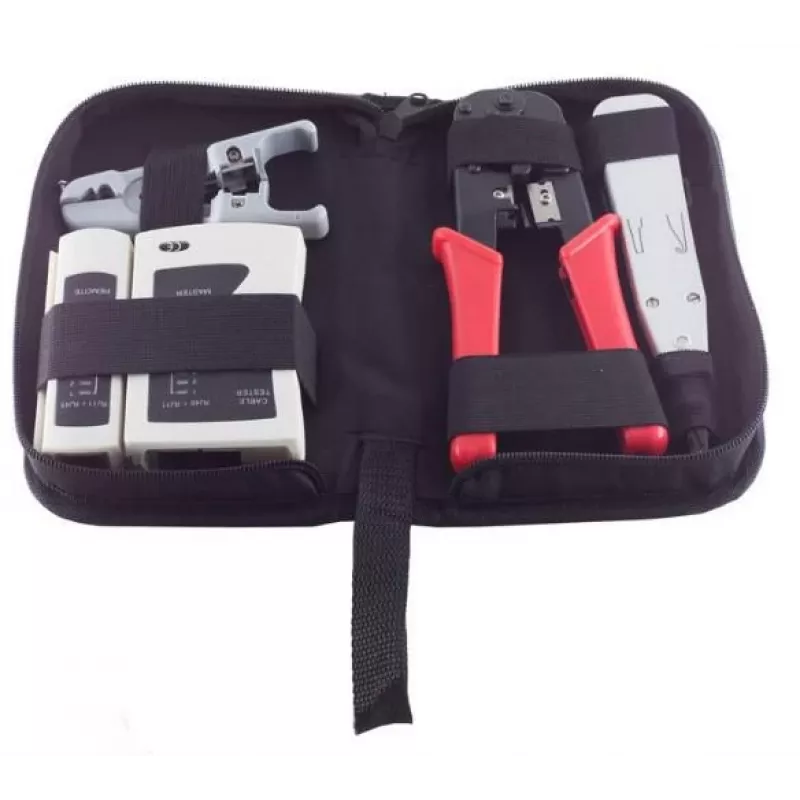

Dieses Netzwerkset bietet wichtige Werkzeuge zum Konfektionieren und Testen von Netzwerkkabeln, Wanddosen und Patchpanels. Es ist für Heimnetzwerke und Small Office/Home Office (SOHO) konzipiert und enthält eine Crimpzange, die mit RJ-12 (6P6C) und RJ-45 (8P8C) Modularsteckern kompatibel ist, ein IDC-Auflegewerkzeug mit zwei ausklappbaren Zughaken, einen Kabeltester für RJ-12- und RJ-45-Verbindungen sowie ein Universal-Abisolierwerkzeug. Der Kabeltester prüft Durchgang und Verdrahtung und erkennt offene, kurzgeschlossene oder falsch verdrahtete Paare; eine 9-V-Batterie ist nicht enthalten.

Vorteile

Das Set vereint Crimp-, Auflege- und Testwerkzeuge in einem kompakten Kit und reduziert die Notwendigkeit, separate Instrumente zu kaufen. Die Werkzeuge eignen sich sowohl für die Konfektionierung von Modularsteckern als auch für Auflegeleisten, und der mitgelieferte Kabeltester überprüft Pinbelegungen und erkennt Verdrahtungsfehler schnell. Die Konfiguration unterstützt gängige Ethernet- und Telefonanschlüsse und macht das Kit vielseitig für die Installation und Wartung vor Ort.

Geeignet für

• Installation und Reparatur von Ethernet-Patchkabeln (durchgehend und gekreuzt)
• Konfektionieren von Keystone-Buchsen und Wanddosen
• Arbeiten mit Auflegeleisten und Patchpanels
• Testen von Netzwerkverkabelung vor Ort in Heim- und SOHO-Umgebungen

Wichtige Spezifikationen

• Anschlusskompatibilität: RJ-12 (6P6C) und RJ-45 (8P8C)
• Unterstützte Kabeltypen: Twisted-Pair-Netzwerkkabel (z. B. Cat5e/Cat6-Patchkabel)
• Testerfunktionen: Durchgang, Pinbelegungsprüfung, Erkennung offener, kurzgeschlossener und falsch verdrahteter Paare
• Konfektionierungswerkzeuge: Crimpzange für Modularstecker, IDC-Auflegewerkzeug mit ausklappbaren Zughaken
• Zusätzliches Werkzeug: Universal-Kabelabisolierer

Verwendung

Bereiten Sie das Kabel vor, indem Sie den Außenmantel mit dem Universal-Abisolierer entfernen, ordnen Sie die Adernpaare nach dem erforderlichen Verdrahtungsschema an und führen Sie die Drähte in den Modularstecker oder die Keystone-Buchse ein. Verwenden Sie die Crimpzange, um RJ-12- oder RJ-45-Stecker zu befestigen, oder das IDC-Auflegewerkzeug, um auf eine Auflegeleiste oder ein Patchpanel aufzulegen. Nach der Konfektionierung verbinden Sie beide Enden des Kabels mit dem MicroConnect CAB-TEST10 Kabeltester und seiner Remote-Einheit, versorgen den Tester mit einer 9-V-Batterie (nicht im Lieferumfang) und führen dann den Test durch, um Durchgang und korrekte Pinbelegung zu bestätigen.

Empfehlungen

Für zuverlässige Ergebnisse stellen Sie sicher, dass die Kabelenden sauber abisoliert und die Leiter vollständig eingesteckt sind, bevor Sie crimpen oder auflegen. Verwenden Sie den Kabeltester nach jeder Konfektionierung, um die Verdrahtung zu überprüfen und Fehler zu identifizieren; tauschen Sie die Batterie des Testers aus, wenn die Anzeigen schwächer werden oder die Tests inkonsistent werden.
