Kabeltester Equip 129967

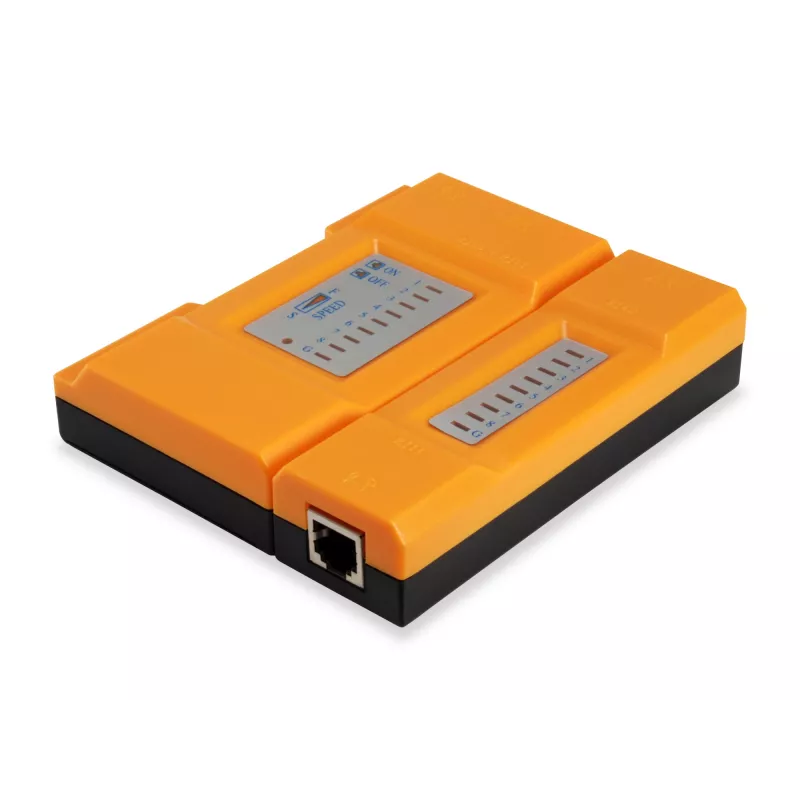

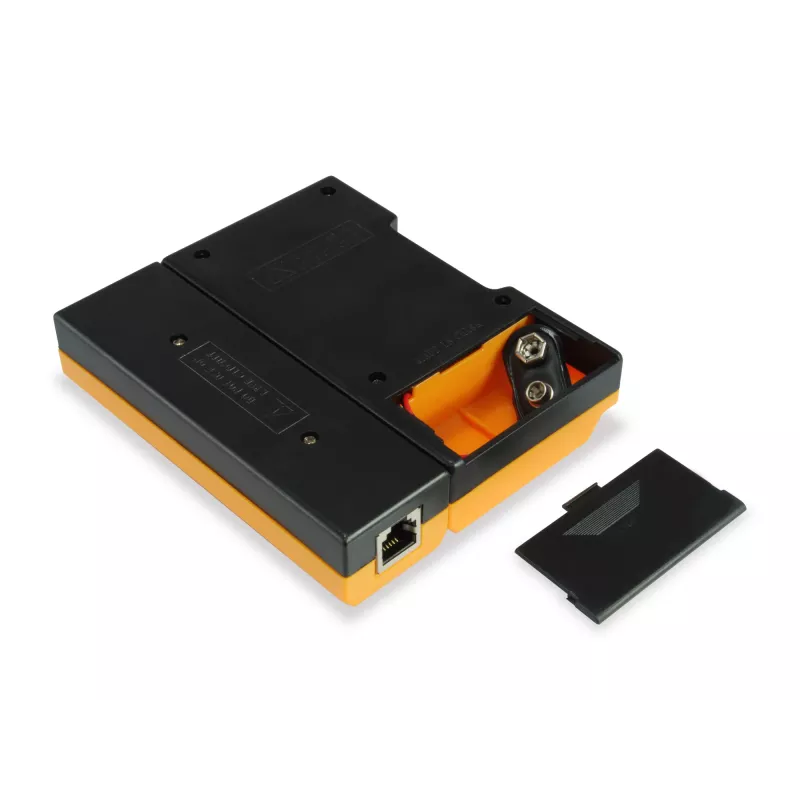

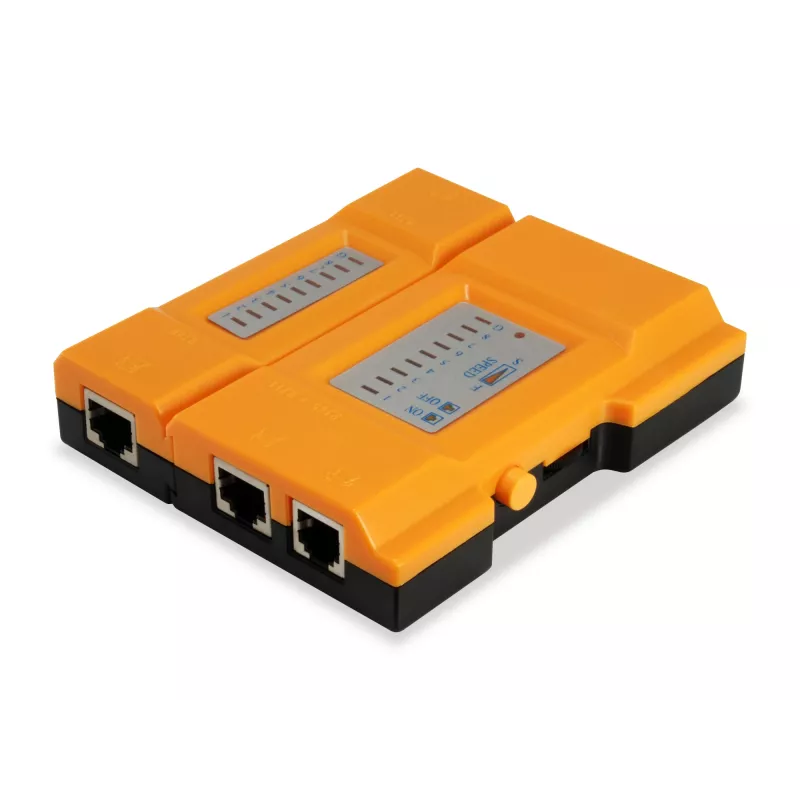

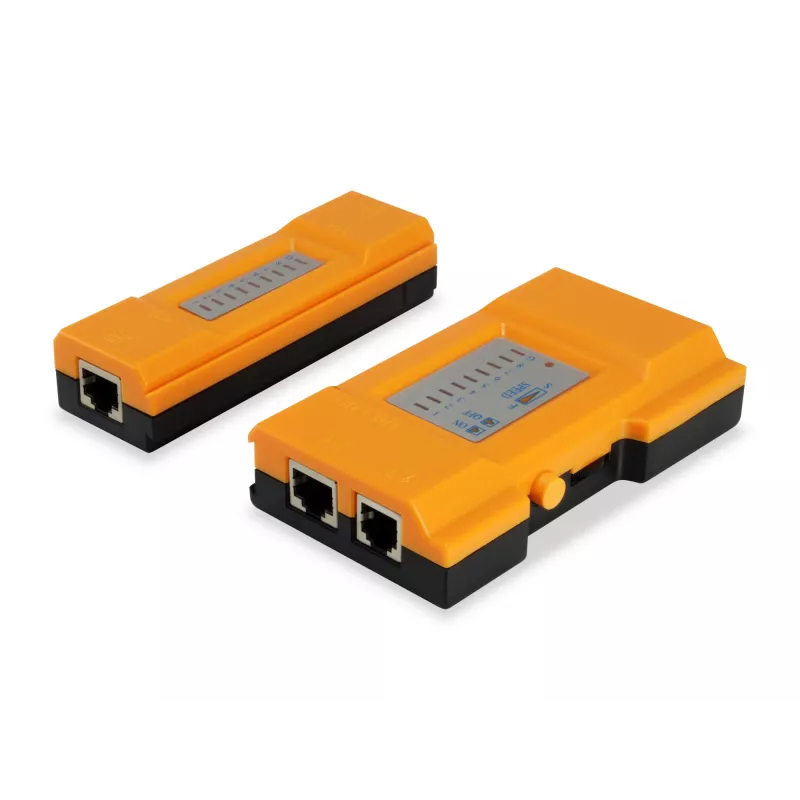

Der equip® Kabeltester (Modell 129967) ist ein kompaktes Handgerät zur Diagnose von Netzwerk-, Modular- (RJ) und USB-Kabelverbindungen. Er umfasst ein Master- und ein Remote-Gerät mit LED-Anzeigen an beiden Teilen, die eine schnelle visuelle Überprüfung des Verbindungsstatus und der Verdrahtungsreihenfolge ermöglichen. Das Remote-Gerät wird zum bequemen Transport und zum Schutz am Master befestigt.

Vorteile

Der Tester ist leicht und klein (112 × 99 × 20 mm) und eignet sich für den Einsatz vor Ort und die Aufbewahrung. LED-Anzeigen sowohl am Master als auch am Remote machen es einfach, die Ergebnisse Pin für Pin abzulesen. Das anbringbare Remote schützt das Gerät während des Transports und hält beide Teile zusammen, wodurch das Verlustrisiko verringert wird. Die unkomplizierte Bedienung ermöglicht eine schnelle Identifizierung von Unterbrechungen, Kurzschlüssen oder Fehlverdrahtungen.

Geeignet für

• Testen von Ethernet-/Netzwerkkabeln (Modular-/RJ-Kabel)
• Überprüfung der USB-Kabelverdrahtung und -durchgängigkeit
• Fehlersuche vor Ort durch Techniker und Installateure
• DIY-Kabelüberprüfungen zu Hause oder in kleinen Büroumgebungen

Technische Daten

• Marke: EQUIP
• Modell / MPN: 129967
• EAN: 4015867207529
• Abmessungen: 112 × 99 × 20 mm
• Einheiten: Master und Remote mit LED-Anzeigen
• Unterstützte Kabeltypen: Netzwerk-/Modular- (RJ) und USB-Kabel

Anwendung

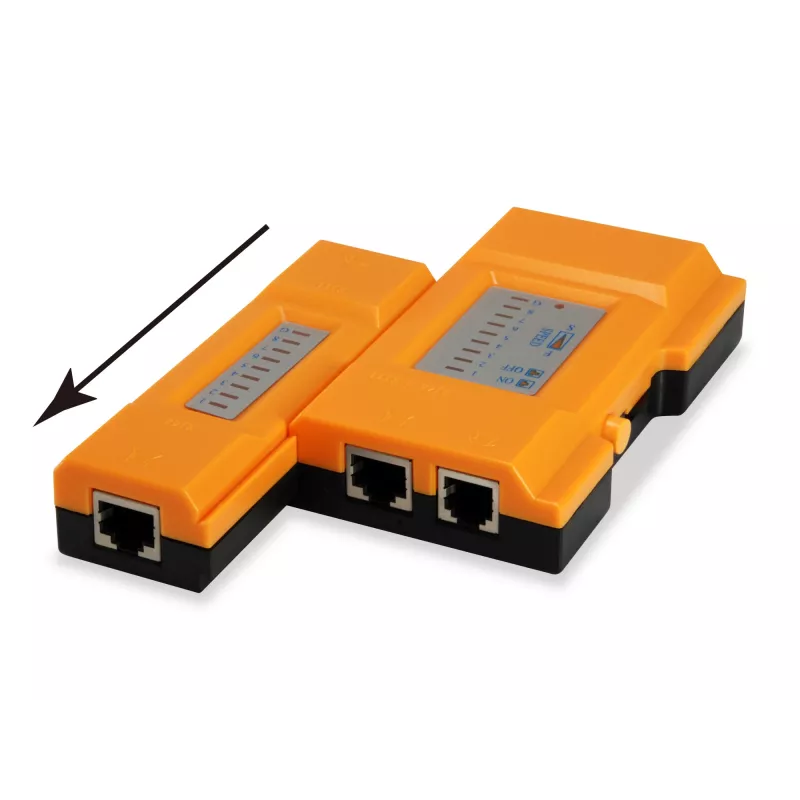

Verbinden Sie ein Ende des Kabels mit dem Master-Gerät und das andere Ende mit dem Remote-Gerät (oder mit den entsprechenden Anschlüssen an jedem Gerät). Schalten Sie den Tester bei Bedarf ein und beobachten Sie die LED-Sequenz sowohl am Master als auch am Remote, um Durchgängigkeit, Unterbrechungen, Kurzschlüsse oder Fehlverdrahtungen festzustellen. Vergleichen Sie das LED-Muster mit der erwarteten Pin-Reihenfolge, um Fehler zu identifizieren. Befestigen Sie nach dem Test das Remote-Gerät zur Aufbewahrung und zum Transport am Master.

Empfehlungen

Für zuverlässige Ergebnisse stellen Sie sicher, dass die Anschlüsse sauber sind und vollständig sitzen, bevor Sie testen. Verwenden Sie den Tester unter trockenen Bedingungen und bewahren Sie ihn mit angebrachtem Remote auf, um Schäden zu vermeiden. Bei langen Kabelstrecken beachten Sie, dass sehr lange Kabel die Signalerkennung beeinträchtigen können – testen Sie bei Bedarf abschnittsweise.
