Netzwerkkabeltester DeLOCK 63110

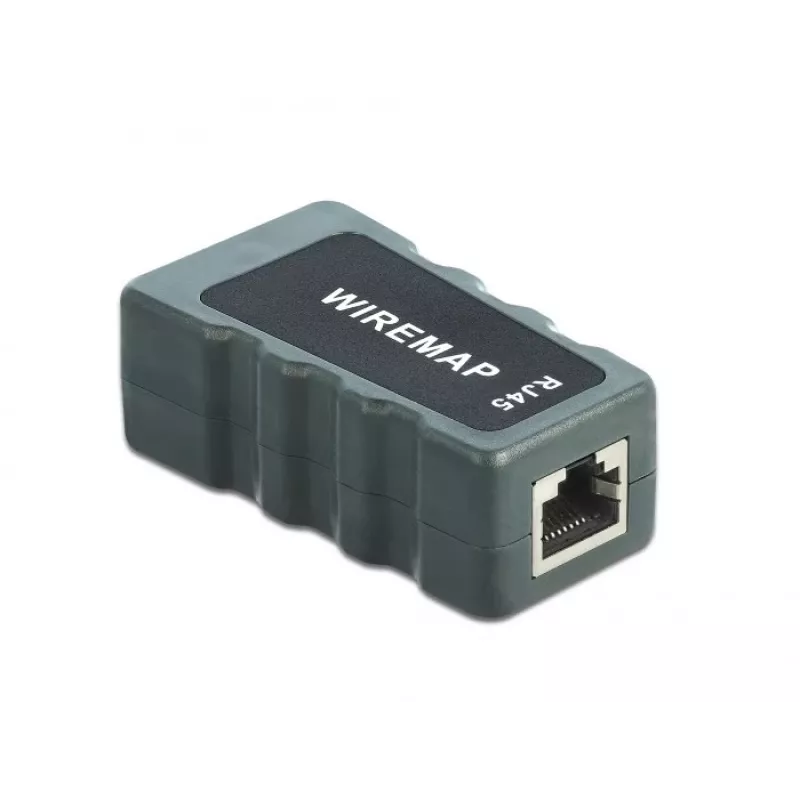

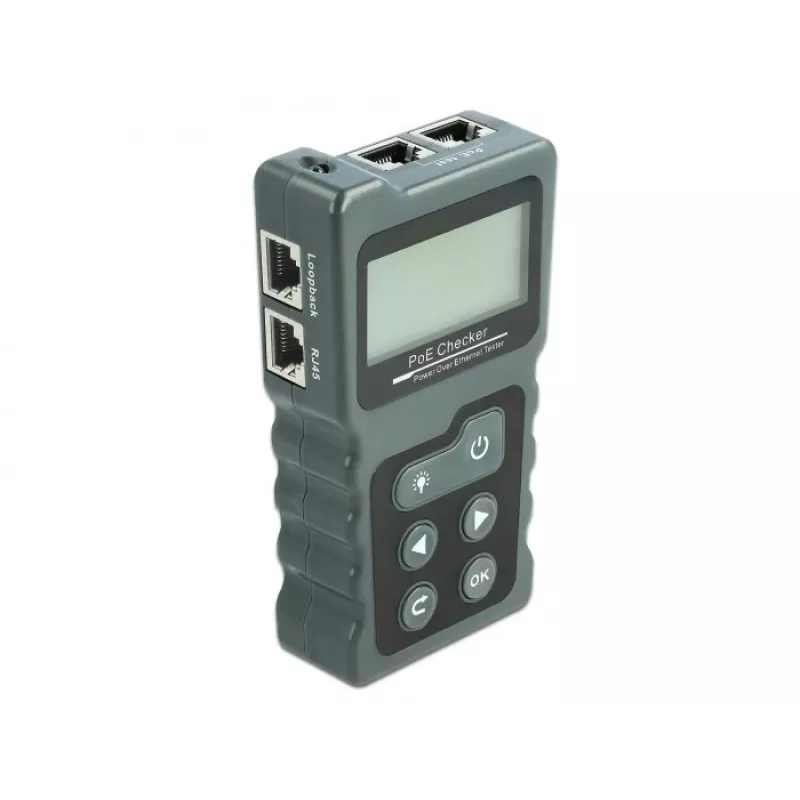

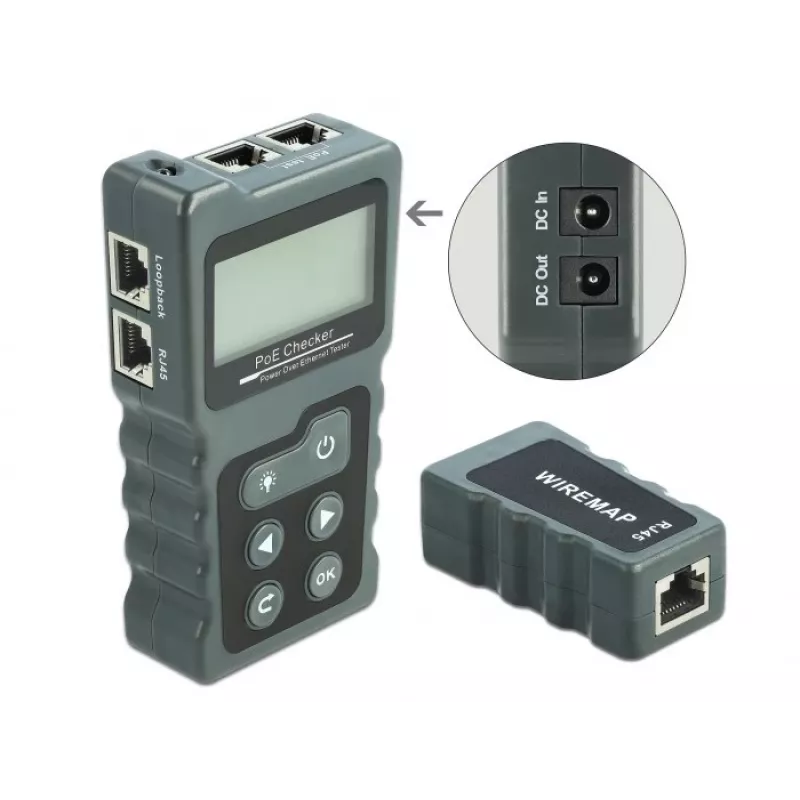

Der Delock Kabeltester ermöglicht die schnelle und einfache Prüfung der Verdrahtungsbelegung von Netzwerkkabeln. Die Testergebnisse werden übersichtlich auf dem beleuchteten LCD-Display angezeigt, und die abnehmbare Remote-Einheit ermöglicht das Testen bereits in Wänden oder Patchpanels installierter Kabel. Das Gerät unterstützt die Erkennung von PoE-Präsenz und die Identifizierung der von einer PoE-Spannungsquelle genutzten Adernpaare. Bei angeschlossener kompatibler Last zeigt der Tester Echtzeitmessungen von Spannung, Polarität, Strom und Leistung an.

Vorteile

Der Tester verfügt über ein klares beleuchtetes LCD zur einfachen Interpretation von Kabelverdrahtungsfehlern und Durchgang. Eine abnehmbare Remote-Einheit ermöglicht das Testen langer oder installierter Strecken ohne Bewegung des Hauptgeräts. Integrierte PoE- und DC-Messfunktionen liefern sofortige Rückmeldung zu Spannung, Polarität und Leistung unter Last und ermöglichen die Überprüfung von PoE-Quellen und angeschlossenen Geräten.

Wichtige technische Daten

• Funktion: Verdrahtungsbelegungstest für Netzwerkkabel, PoE- und DC-Messung
• Anzeige: beleuchtetes LCD
• Remote-Einheit: abnehmbar zum Testen installierter Kabel
• PoE-Erkennung: identifiziert PoE-Standard und aktive Adernpaare
• Echtzeitmessung: Spannung, Polarität, Strom und Leistung unter Last

Anwendung

Verbinden Sie ein Ende des Netzwerkkabels mit dem Hauptgerät und das andere Ende mit der Remote-Einheit oder befestigen Sie die Remote-Einheit am fernen Ende eines installierten Kabels. Schalten Sie den Tester ein und lesen Sie das Verdrahtungsbelegungsergebnis auf dem beleuchteten LCD ab. Um PoE und DC zu messen, schließen Sie eine kompatible Last zwischen Tester und PoE-Quelle an; das Display zeigt die tatsächliche Spannung, Polarität, den Strom und die berechnete Leistung in Echtzeit an.

Empfehlungen

Treffen Sie bei Messungen an spannungsführenden PoE-Leitungen entsprechende Sicherheitsvorkehrungen. Überprüfen Sie die Kompatibilität der Last mit dem erwarteten PoE-Standard und vermeiden Sie eine Überschreitung des Nennstroms der getesteten Kabel oder Steckverbinder.
