Netzwerkkabeltester LogiLink WZ0015P Schwarz

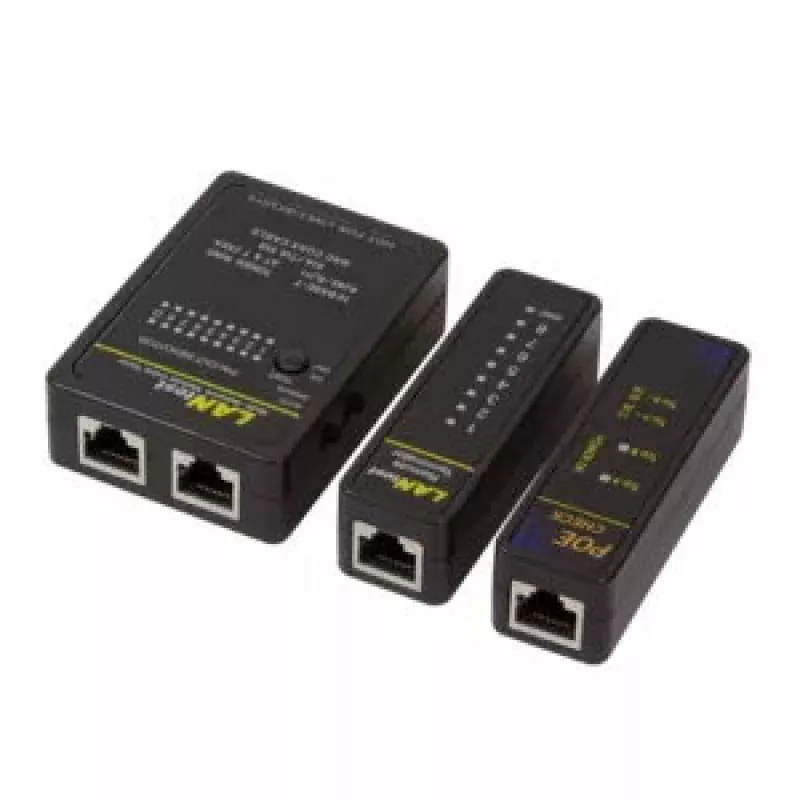

Der LogiLink Netzwerkkabeltester WZ0015P ist ein kompaktes Werkzeug zum Testen und zur Fehlerbehebung bei Netzwerk- und Telefonverkabelungen. Er unterstützt das Testen von Ethernet-Kabeln (Cat5, Cat6, Cat7) mit RJ45-Anschlüssen, Telefonkabeln mit RJ11/RJ12 und Koaxialkabeln mit BNC. Das Gerät enthält einen Remote-Abschlusswiderstand zum Testen installierter Kabelstrecken und einen integrierten PoE-Finder, um festzustellen, ob Power-over-Ethernet vorhanden ist und ob es über Endspan (Paare 1-2/3-6) oder Midspan (Paare 4-5/7-8) bereitgestellt wird.

Vorteile

Der Tester ermöglicht die schnelle Identifizierung von Verdrahtungsfehlern und Unterbrechungs-/Kurzschlusszuständen, bietet breite Anschlusskompatibilität (RJ45, RJ11, RJ12, BNC) und verfügt über eine klare LED-Anzeige zur einfachen Ablesung der Ergebnisse. Sein kompaktes, tragbares Design und der mitgelieferte Remote machen ihn für den Außendienst geeignet, und der integrierte PoE-Finder ermöglicht die praktische Erkennung von PoE-Präsenz ohne zusätzliche Ausrüstung.

Geeignet für

• Installation und Testen von Ethernet-Kabeln (Cat5/Cat6/Cat7)
• Testen von Telefonleitungen mit RJ11/RJ12-Anschlüssen
• Prüfen von Koaxialverkabelungen mit BNC-Anschlüssen
• Überprüfen von Kabelstrecken in privaten und kleinen gewerblichen Netzwerken
• Erkennen des Vorhandenseins und der Art von Power-over-Ethernet an Netzwerkports

Wichtige technische Daten

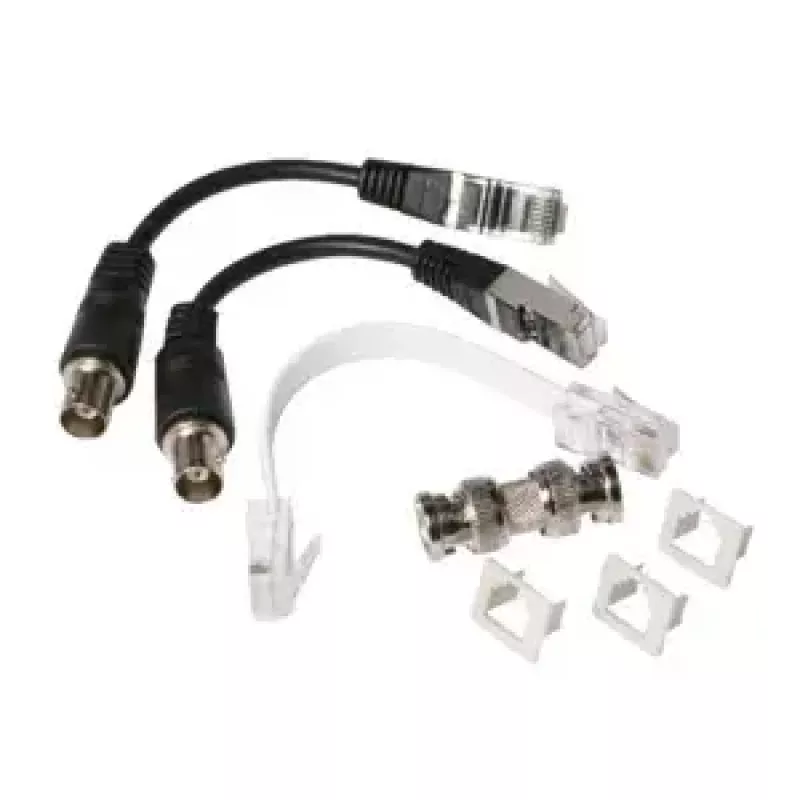

• Unterstützte Anschlüsse: RJ45, RJ11, RJ12, BNC
• Unterstützte Kabeltypen: Cat5, Cat6, Cat7, Telefon, Koaxial
• PoE-Erkennung: zeigt Endspan (1-2/3-6) oder Midspan (4-5/7-8) an
• Anzeige: LED-Indikatoren für Kabelzuordnung und Fehleridentifikation
• Enthält Remote-Abschlusswiderstand zum Testen installierter Strecken

Verwendung

Verbinden Sie ein Ende des Kabels mit dem Hauptgerät und das andere Ende mit dem Remote-Abschlusswiderstand (oder mit dem zu testenden Port). Schalten Sie den Tester ein und beobachten Sie die LED-Sequenz, um die Verdrahtungsreihenfolge, Unterbrechungs-/Kurzschlussfehler oder gekreuzte Paare zu erkennen. Um auf PoE zu prüfen, verbinden Sie den Tester mit dem Netzwerkport und lesen Sie die PoE-Finder-Anzeige ab, die zeigt, ob PoE vorhanden ist und ob es sich um Endspan- oder Midspan-Paare handelt. Verwenden Sie den Remote, um bereits in Wänden oder Patchfeldern installierte Kabel zu testen.

Empfehlungen

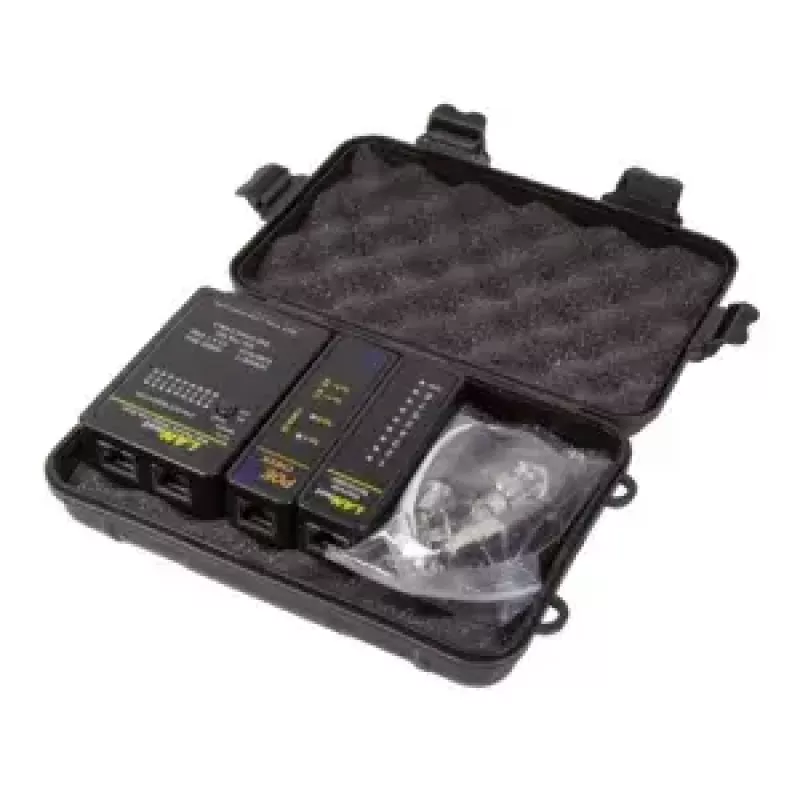

Verwenden Sie den Tester möglichst an spannungsfreien Leitungen und befolgen Sie die üblichen Sicherheitsverfahren. Für eine genaue PoE-Erkennung schließen Sie ihn direkt an den zu testenden Port oder das Kabelpaar an und vermeiden Sie Adapter, die die Verdrahtung ändern könnten. Bewahren Sie das Gerät und den Remote in einer Schutzhülle auf, um Transportschäden zu vermeiden.
