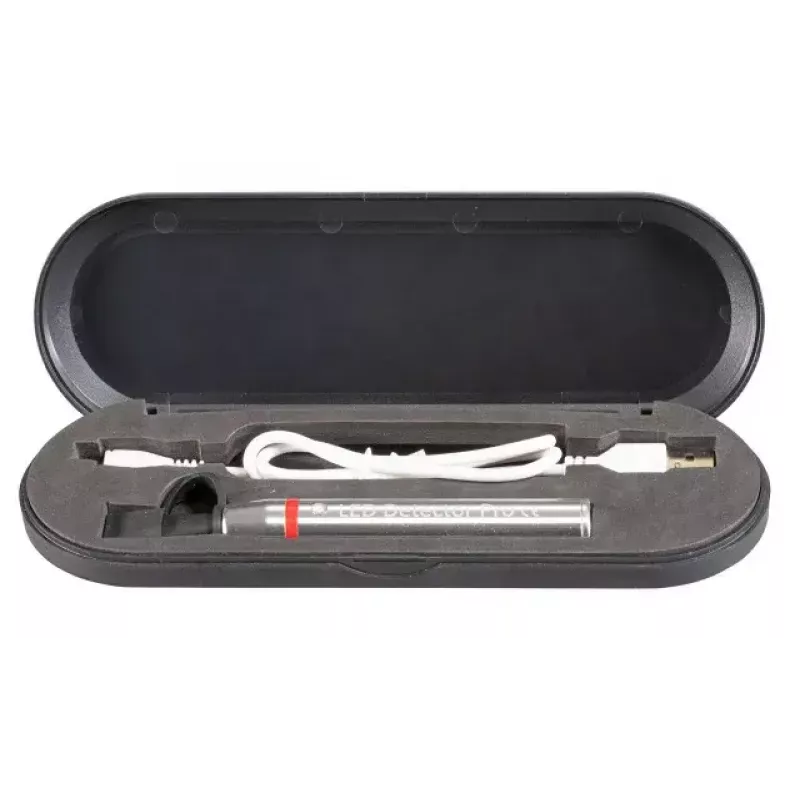

Netzwerkkabel-Tester EFB Elektronik DC10001USB

Der Netzwerkkabel-Tester EFB Elektronik DC10001USB ist ein kompakter Detektor, der für die Arbeit mit DualBoot® LED-Patchkabeln entwickelt wurde. Er wird direkt mit den RJ45-Kontaktpaaren verbunden und bietet wählbare Signalmodi, um Kabelverdrahtung und Durchgang zu prüfen. Der Tester enthält einen wiederaufladbaren Akku und ein Micro-USB-Kabel zum bequemen Aufladen.

Vorteile

Das Gerät bietet vier wählbare Betriebsmodi (Dauerlicht, schnelles Blinken, langsames Blinken, Aus), die durch wiederholtes Drücken der integrierten Taste eingestellt werden. Sein integrierter 600-mAh-3,7-V-Akku gewährleistet den mobilen Einsatz, und das mitgelieferte Micro-USB-Kabel vereinfacht das Laden. Die einfache Steckverbindung mit RJ45 ermöglicht einen schnellen Einsatz bei Installation und Fehlersuche.

Geeignet für

• Prüfen der Verkabelung und des Durchgangs von Ethernet-Patchkabeln (RJ45)
• Identifizieren von Adernpaaren bei Verwendung mit DualBoot® LED-Patchkabeln
• Vor-Ort-Kabelverifikation bei Installation und Wartung

Technische Daten

• Marke: EFB Elektronik
• Modell: DC10001USB
• Akku: 600 mAh, 3,7 V (wiederaufladbar)
• Ladeschnittstelle: Micro-USB (Kabel mitgeliefert)
• Anschluss: RJ45-Kontaktpaare
• Betriebsmodi: Dauerlicht, schnelles Blinken, langsames Blinken, Aus

Anwendung

Stecken Sie den Tester in die entsprechenden Kontaktpaare des RJ45-Steckers des Patchkabels. Drücken Sie die Taste wiederholt, um durch die vier Betriebszustände – Dauerlicht, schnelles Blinken, langsames Blinken oder Aus – zu schalten, bis Sie das gewünschte Signal erreichen. Laden Sie den internen Akku bei Bedarf mit dem mitgelieferten Micro-USB-Kabel auf.

Empfehlungen

Verwenden Sie den Dauerlichtmodus zur stabilen Kennzeichnung von Kabelenden und die Blinkmodi zur Verfolgung und Unterscheidung von Kabeln in Bündeln. Achten Sie darauf, dass der Tester vor längerem Gebrauch geladen ist, und behandeln Sie den RJ45-Stecker sorgfältig, um ein Verbiegen der Kontakte zu vermeiden.
