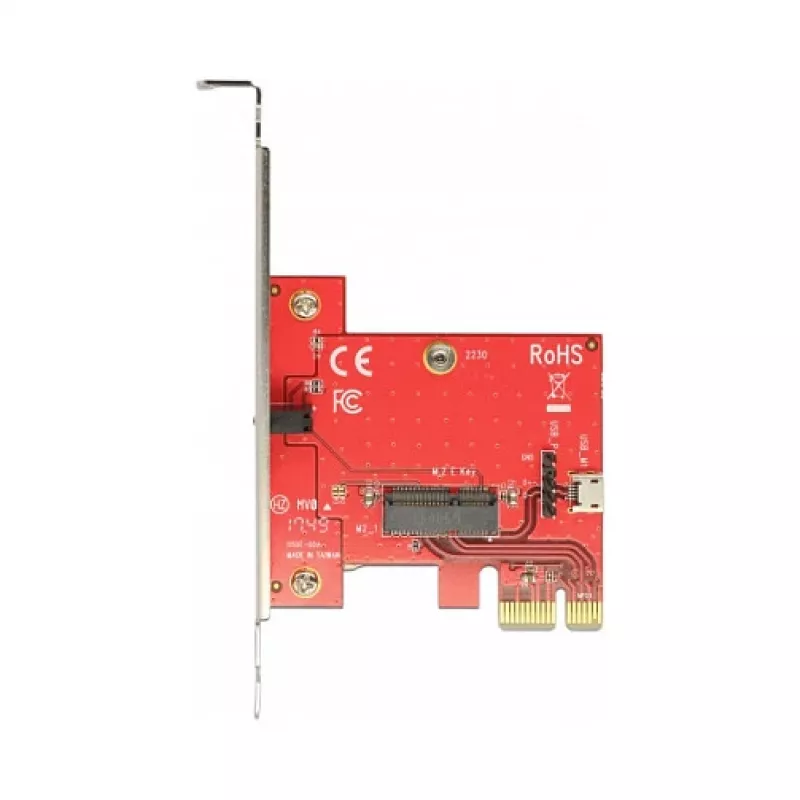

Interner M.2-Adapter DeLOCK 89889

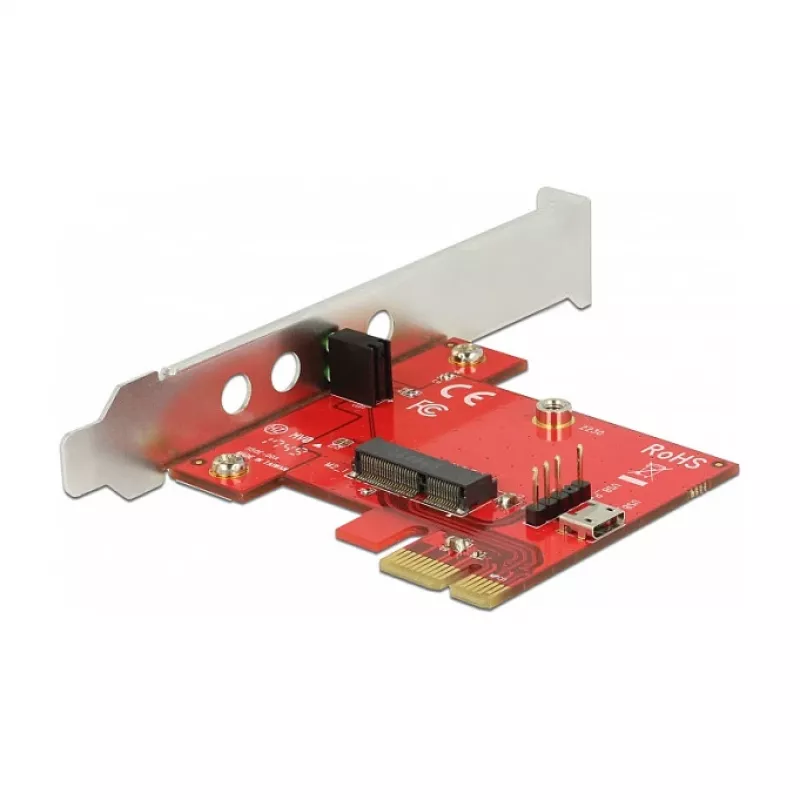

Der interne M.2-Adapter DeLOCK 89889 fügt einem Desktop-PC über eine PCI Express x1-Karte einen M.2-Key-E-Steckplatz hinzu. Er verfügt über einen 67-poligen M.2-Key-E-Anschluss, der mit Modulen kompatibel ist, die PCIe- und USB-Signale verwenden, und bietet sowohl einen USB-2.0-Micro-B-Port als auch einen internen USB-2.0-Pin-Header für die Systemverbindung. Typische installierbare Module umfassen WLAN, Bluetooth, GNSS, 3G/HSPA und NFC, und Module, die mehrere Funktionen kombinieren (z. B. WLAN + Bluetooth), können beide Schnittstellen nutzen, sofern unterstützt.

Vorteile

Dieser Adapter erweitert die Systemfunktionalität, indem er einen internen M.2-Key-E-Steckplatz bereitstellt und dabei einen einzelnen PCIe-x1-Steckplatz belegt. Er unterstützt Module mit PCIe- und USB-Signalisierung und enthält integrierte USB-Anschlüsse für Module, die USB benötigen. Das kompakte interne Design ermöglicht die Installation in Standard-Desktop-Systemen ohne externe Verkabelung. Hergestellt in Taiwan, folgt der Adapter der standardmäßigen M.2-Key-E-Pinbelegung für breite Modulkompatibilität.

Geeignet für

Technische Daten

Verwendung

Installieren Sie die Karte in einem freien PCI-Express-x1-Steckplatz auf dem Motherboard und befestigen Sie sie am Gehäuse. Setzen Sie ein kompatibles M.2-Key-E-Modul (Key A/E) im richtigen Winkel in den M.2-Sockel ein und befestigen Sie es mit der mit Ihrem Gehäuse oder Modul gelieferten Befestigungsschraube. Wenn das eingesetzte Modul USB-Konnektivität benötigt, verbinden Sie das System je nach Bedarf mit dem USB-2.0-Micro-B-Port oder dem integrierten USB-2.0-Header des Adapters. Schalten Sie nach der Hardware-Installation das System ein und installieren Sie alle erforderlichen Treiber für das M.2-Modul gemäß den Anweisungen des Modulherstellers.

Empfehlungen

Überprüfen Sie vor der Installation, ob das gewählte M.2-Modul der Key-E/A-Pinbelegung entspricht und Ihr Betriebssystem Treiberunterstützung für das Modul bietet. Stellen Sie sicher, dass der PCIe-x1-Steckplatz und der verfügbare interne USB-Header oder externe USB-Anschluss nicht von anderen Geräten belegt sind, um eine einwandfreie Funktion zu gewährleisten.
