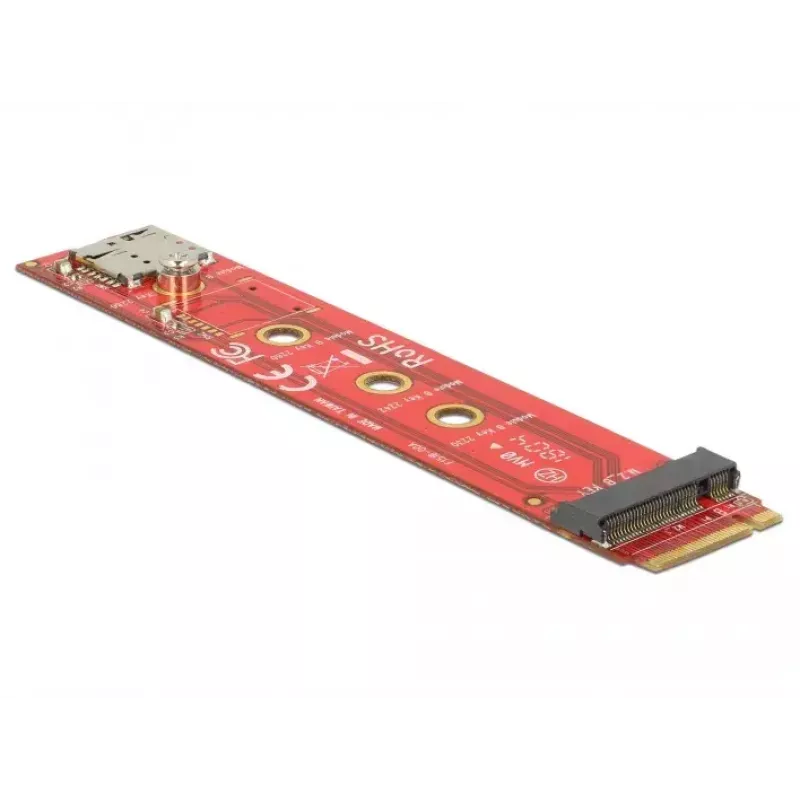

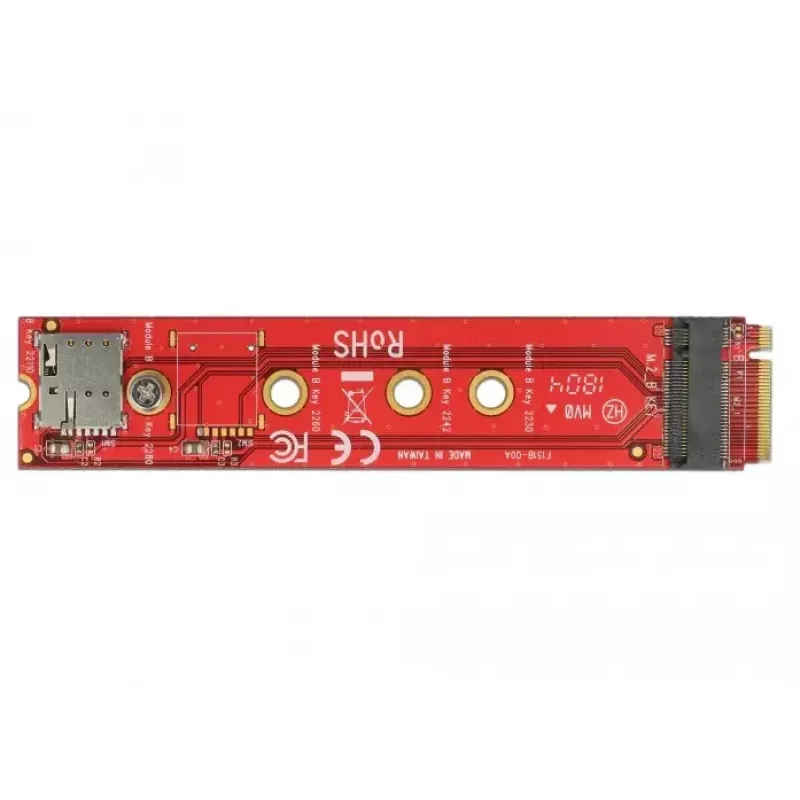

Interner M.2 Adapter DeLOCK 65921

Der DeLOCK 65921 ist ein interner M.2-Adapter, der als Port-Saver entwickelt wurde, um die M.2-Schnittstelle bei häufigem Gebrauch vor Verschleiß und möglichen Schäden zu schützen. Er verwendet das M.2-22110-Formfaktor mit einem 67‑pin M.2-Key-B-Anschluss und passt in standardmäßige interne M.2-Steckplätze, wodurch eine kompakte Lösung zum Verlängern oder Sichern interner Verbindungen geboten wird. Der Adapter verfügt außerdem über einen Nano-SIM-Kartensteckplatz zur Verwendung mit kompatiblen M.2-Modulen.

Vorteile

Der Adapter reduziert die Belastung des Haupt-M.2-Sockels, indem er als austauschbare Schnittstelle fungiert, unterstützt M.2-Key-B-Module im 22110-Formfaktor und integriert einen Nano-SIM-Steckplatz für die Kompatibilität mit Mobilfunkmodulen. Seine kompakten Abmessungen von 22 × 110 × 5 mm machen ihn für beengte interne Einbauten geeignet, und die FCC/CE-Zertifizierungen weisen auf die Einhaltung gängiger gesetzlicher Standards hin.

Geeignet für

• Schutz des M.2-Sockels auf Mainboards oder Erweiterungskarten
• Verwendung von M.2-Key-B-Modulen im M.2-22110-Formfaktor
• Installation von Mobilfunk-M.2-Modulen, die eine Nano-SIM-Karte erfordern

Wichtige Spezifikationen

• Hersteller: DELOCK
• Modell: 65921
• Host-Schnittstelle: M.2
• Ausgangsschnittstelle: M.2
• M.2-Anschluss: 67‑pin Key B
• Formfaktor: M.2 22110
• Abmessungen: 22 mm × 110 mm × 5 mm
• Intern: Ja
• Zertifizierungen: FCC, CE
• Hergestellt in: Taiwan
• EAN: 4043619659210

Verwendung

Setzen Sie den DeLOCK 65921 unter Beachtung der Erdungs- und ESD-Schutzmaßnahmen Ihres Systems in den Host-M.2-Steckplatz ein. Montieren Sie ein kompatibles M.2-Key-B-Modul auf dem Adapter und befestigen Sie es gemäß den Anweisungen für Modul und Gehäuse. Wenn Sie ein Mobilfunkmodul verwenden, das eine Nano-SIM erfordert, legen Sie die Nano-SIM vor der endgültigen Montage in den SIM-Steckplatz des Adapters ein. Schließen Sie die Stromversorgung wieder an und überprüfen Sie, ob das System das angeschlossene Modul über das Betriebssystem oder den Geräte-Manager erkennt.

Empfehlungen

Behandeln Sie den Adapter und die M.2-Module mit ESD-Schutzmaßnahmen und vermeiden Sie übermäßiges Biegen oder Kraftaufwand an den Anschlüssen. Verwenden Sie den Adapter als austauschbare Verschleißstelle, um wiederholte Belastungen des Haupt-M.2-Sockels zu minimieren. Stellen Sie die Kompatibilität des Moduls (Key B, 22110) und bei Bedarf die korrekte Ausrichtung der SIM-Karte sicher.
