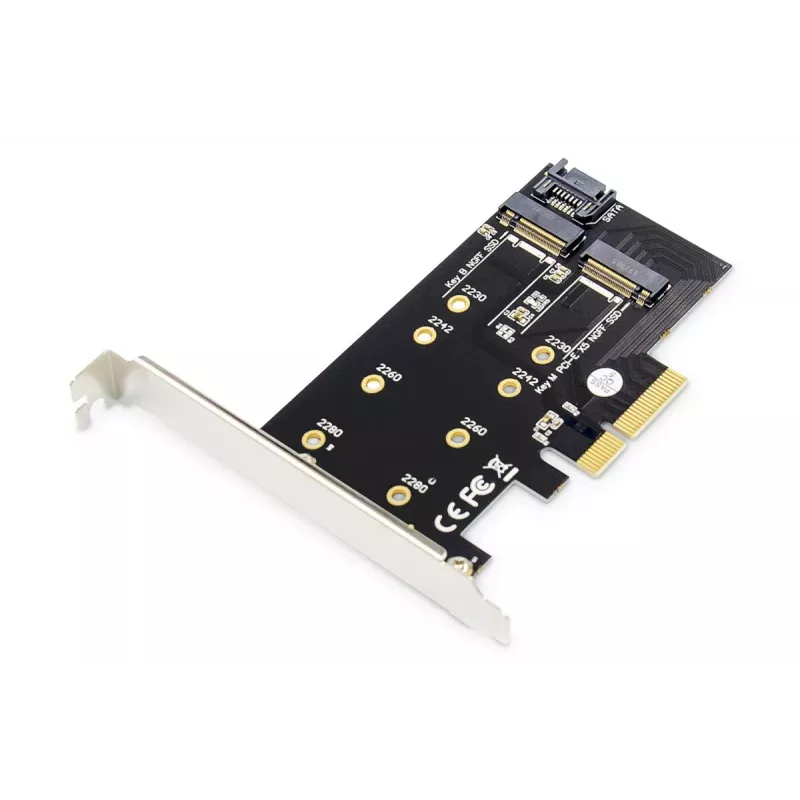

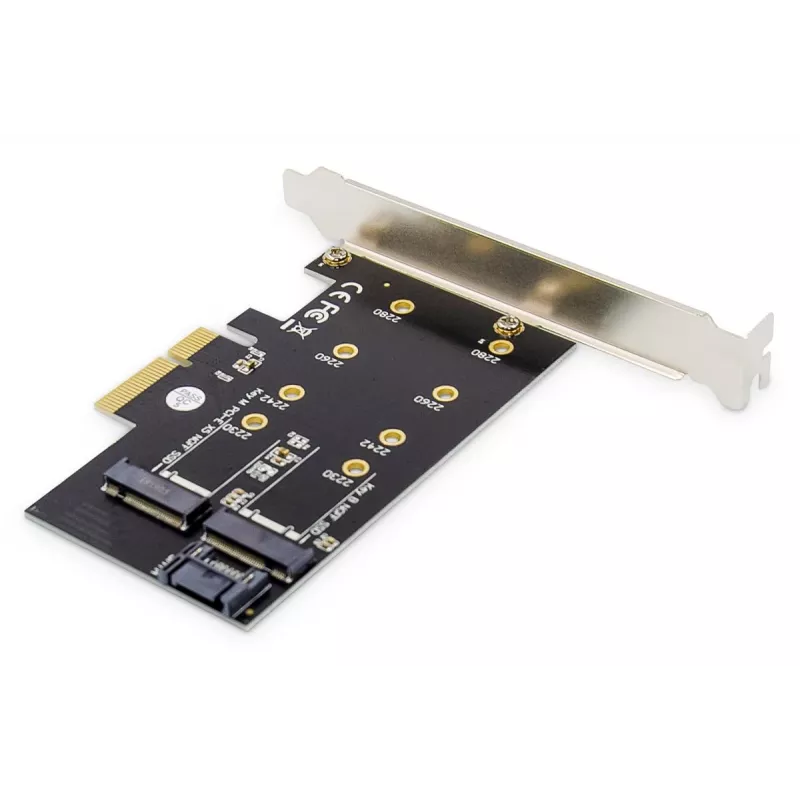

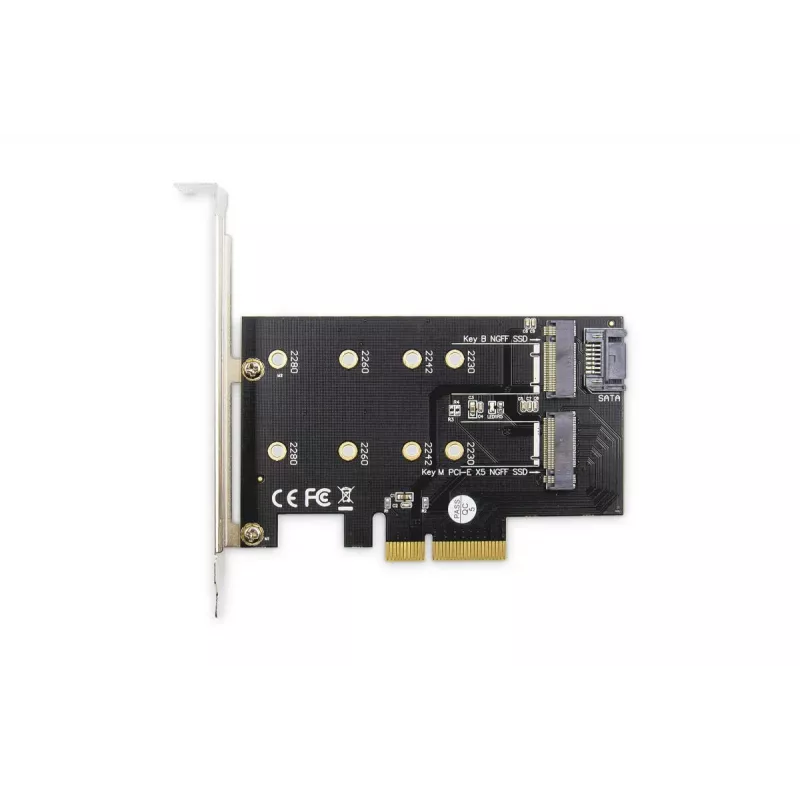

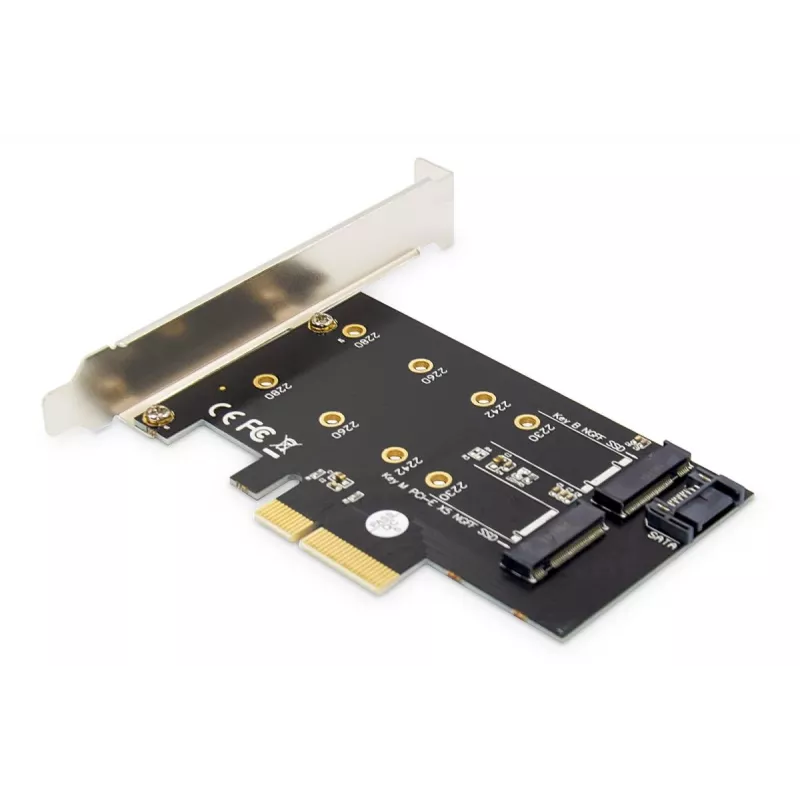

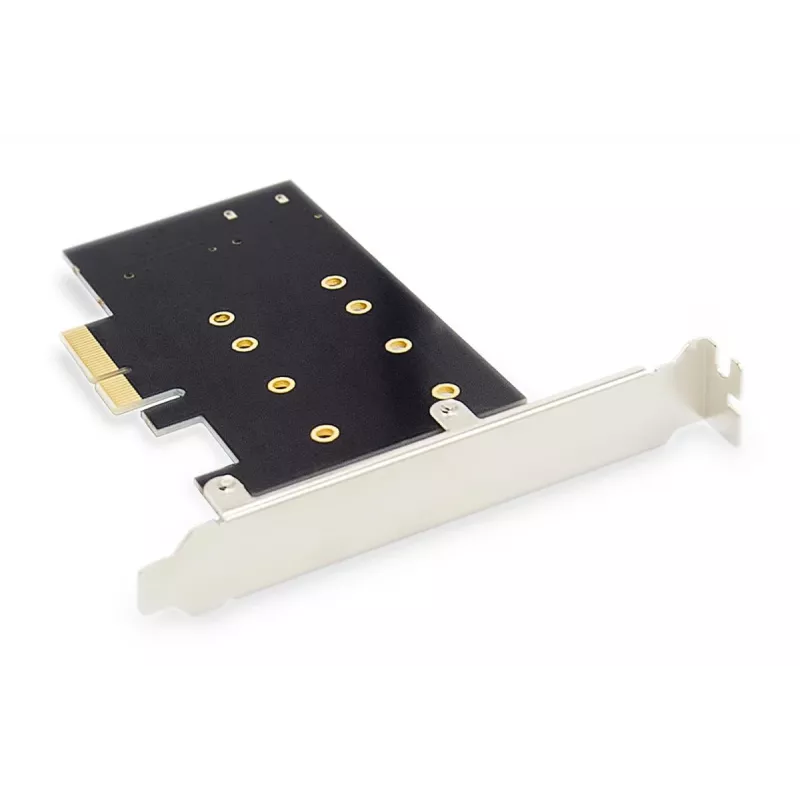

DIGITUS M.2 NGFF/NVMe SSD PCI-Express-Erweiterungskarte unterstützt B-, M- und B+M-Key, Größen 80, 60, 42 und 30 mm

Die Erweiterungskarte Digitus M.2 NGFF NVMe SSD PCI Express 3.0 x4 ist eine Adapterkarte, mit der Sie M.2 NGFF/NVMe SSDs in einen PCIe x4/x8/x16-Steckplatz auf dem Mainboard installieren können. Sie unterstützt M-Key-, B-Key- und B+M-Key-M.2-SSDs in den Größen 2230, 2242, 2260 und 2280 und bietet je nach installiertem M.2-Modul sowohl PCIe- als auch SATA-Konnektivität.

Vorteile

Dieser PCIe 3.0 x4-Adapter ermöglicht Hochgeschwindigkeitsdatenübertragung bis zur PCIe 3.0-Spezifikation. Er ist mit NVMe PCIe SSDs und M.2 SATA SSDs über die integrierten Schnittstellen kompatibel, enthält ein Low-Profile-Bracket für Small-Form-Factor-Systeme und unterstützt eine Vielzahl von M.2-Key-Typen und Modullängen.

Geeignet für

• Aufrüstung von Desktop-PCs mit M.2 NVMe- oder M.2 SATA-SSDs
• Hinzufügen von zusätzlichem M.2-Speicher zu Workstations oder Servern mit verfügbaren PCIe-Steckplätzen
• Systeme, die eine kompakte Low-Profile-Speichererweiterung benötigen

Wichtige Spezifikationen

• Schnittstelle: PCIe-Host-Schnittstelle, M.2-Ausgang
• PCIe-Version: PCIe 3.0 (x4)
• Max. Datenrate: bis zu 6 Gbit/s / 32 GT/s (gemäß PCIe 3.0-Spezifikation)
• Unterstützte M.2-Keys: M-Key, B-Key, B+M-Key
• Unterstützte M.2-Größen: 2230, 2242, 2260, 2280
• Enthält: Low-Profile-Slotblende, SATA-Kabel
• Marke / MPN / EAN: DIGITUS / DS-33170 / 4016032464419

Verwendung

Installieren Sie die Karte in einen freien PCIe x4-, x8- oder x16-Steckplatz auf dem Motherboard. Befestigen Sie die Karte mit der Blende und wählen Sie die passende M.2-Steckplatzposition für die Modullänge (2230–2280). Setzen Sie die M.2-SSD entsprechend ihrem Key-Typ (M, B oder B+M) ein und befestigen Sie sie mit der mitgelieferten Schraube. Bei M.2-SATA-SSDs verbinden Sie die integrierte SATA-Schnittstelle über das mitgelieferte Kabel; NVMe-PCIe-SSDs nutzen die PCIe-Lanes direkt.

Empfehlungen

Stellen Sie sicher, dass das BIOS/UEFI Ihres Motherboards NVMe-Boot unterstützt, wenn Sie von einem NVMe-Laufwerk booten möchten. Verwenden Sie das Low-Profile-Bracket für kompakte Gehäuse und überprüfen Sie die verfügbaren PCIe-Lanes, um optimale PCIe 3.0 x4-Leistung zu erzielen.
